Tascam MM-4D IN Convertisseur Analog Dante 4 canaux, XLR

Convertisseur Tascam ML-4D/IN Analog Dante avec mixeur DSP

MM-4D / IN est une unité d’entrée analogique raffinée qui convertit quatre signaux d’entrée mic / line en quatre signaux de sortie Dante. Elle prend également en charge quatre entrées Dante, ce qui permet d’utiliser pratiquement toutes les sources audio dans un réseau Dante établi. Disponible avec des connecteurs Euroblock (MM-4D / IN-E) ou XLR (MM-4D / IN-X) pour les entrées analogiques, ce modèle peut être utilisé dans une large gamme d’applications.

MM-4D / IN fait partie de la série de processeurs Tascam Dante Compact, composée de convertisseurs audio compacts avec moitié de rack pour les réseaux Dante / AES67. Les modèles permettent d’ajouter facilement des entrées / sorties mic / line ou AES / EBU supplémentaires aux réseaux audio Dante dans les établissements publics, les stations de télévision, les studios d’enregistrement ou les environnements résidentiels haut de gamme, et peuvent être combinés librement.

Un avantage essentiel de la gamme de produits est le processeur DSP intégré dans chaque unité. En fournissant non seulement des fonctions de mixage et d’EQ, mais aussi un traitement dynamique, un contrôle automatique des niveaux, un ducking automatique, un routage et une compensation du bruit, même les petits systèmes peuvent fonctionner sans traitement du signal ni unités de mixage supplémentaires. De l’entrée des signaux de microphone à la sortie vers des haut-parleurs amplifiés ou des appareils d’enregistrement, la série Dante Compact Processor peut constituer à elle seule un petit système complet.

La télécommande est possible via deux logiciels différents pour les appareils Mac, Windows, IOS et Android : Tascam DCP Connect pour la configuration et Tascam EZ Connect pour les utilisateurs finaux, tous deux simples à utiliser et inclus avec les unités. MM-4D / IN permet également de couper ses entrées via GPI.

Tous les modèles peuvent être alimentés par PoE ou par un adaptateur AC supplémentaire. Grâce au power-daisy-chaining, deux unités montées côte à côte peuvent être installées dans un rack.

Fonctions hardware
Quatre entrées mic/line symétriques avec alimentation fantôme 48 V
Deux variantes de produit : MM-4D/IN-E : équipée de connecteurs Euroblock pour l’installation permanente
MM-4D/IN-X : équipée de connecteurs XLR pour le touring et autres applications plus flexibles

L’interface Dante permet de transférer des signaux audio via un réseau Ethernet
Deux connecteurs LAN pour le daisy-chaining Dante
Routage flexible avec le logiciel Dante Controller
AES67 est pris en charge pour permettre la connexion avec Ravenna et d’autres technologies de réseau audio compatibles

Fréquence d’échantillonnage jusqu’à 96 kHz et résolution de 24 bits

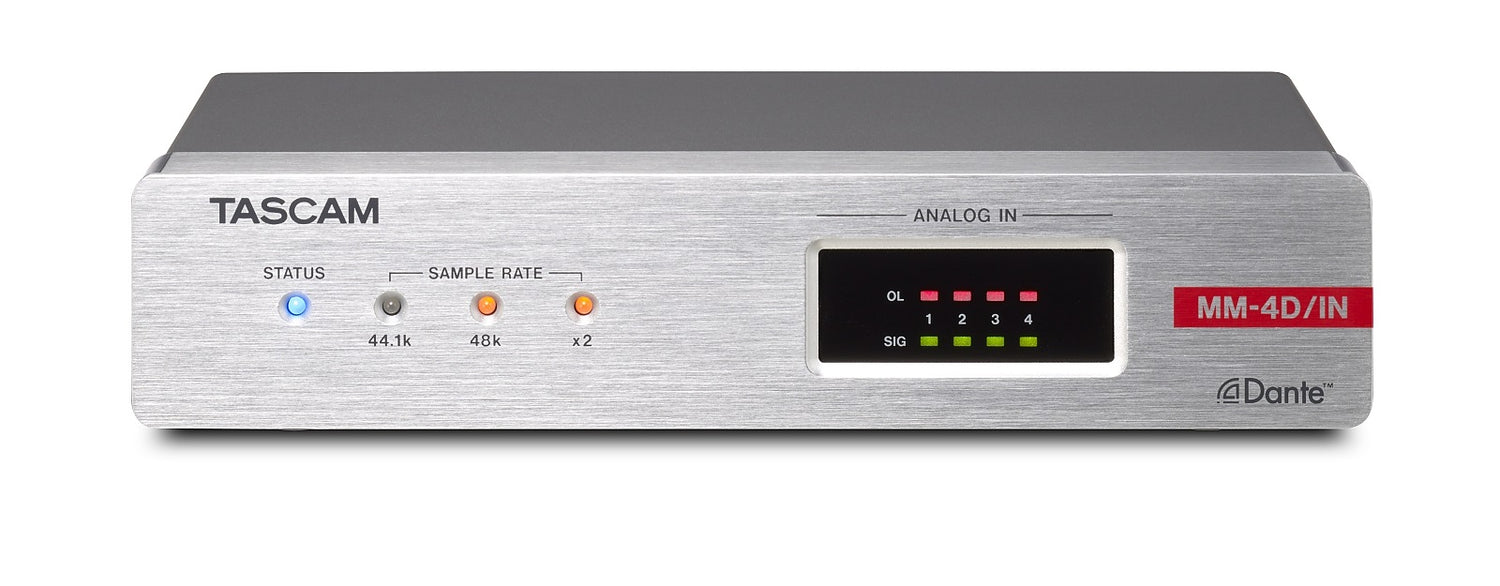

Indicateurs en face avant pour l’état de fonctionnement et la fréquence d’échantillonnage actuelle
Indicateurs de signal et de surcharge pour les signaux d’entrée analogiques
Les entrées peuvent être mises en sourdine par GPI (MM-4D/IN-E uniquement)
Alimentation par PoE (Power over Ethernet) ou adaptateur AC PS-P1220E en option
Le power daisy-chaining permet d’alimenter deux unités avec un seul adaptateur AC
Châssis au format demi-rack (1U)
Supports de fixation inclus pour monter l’unité sous un plateau de table, par exemple

Fonctions software
Quatre canaux d’entrée et de sortie audio Dante

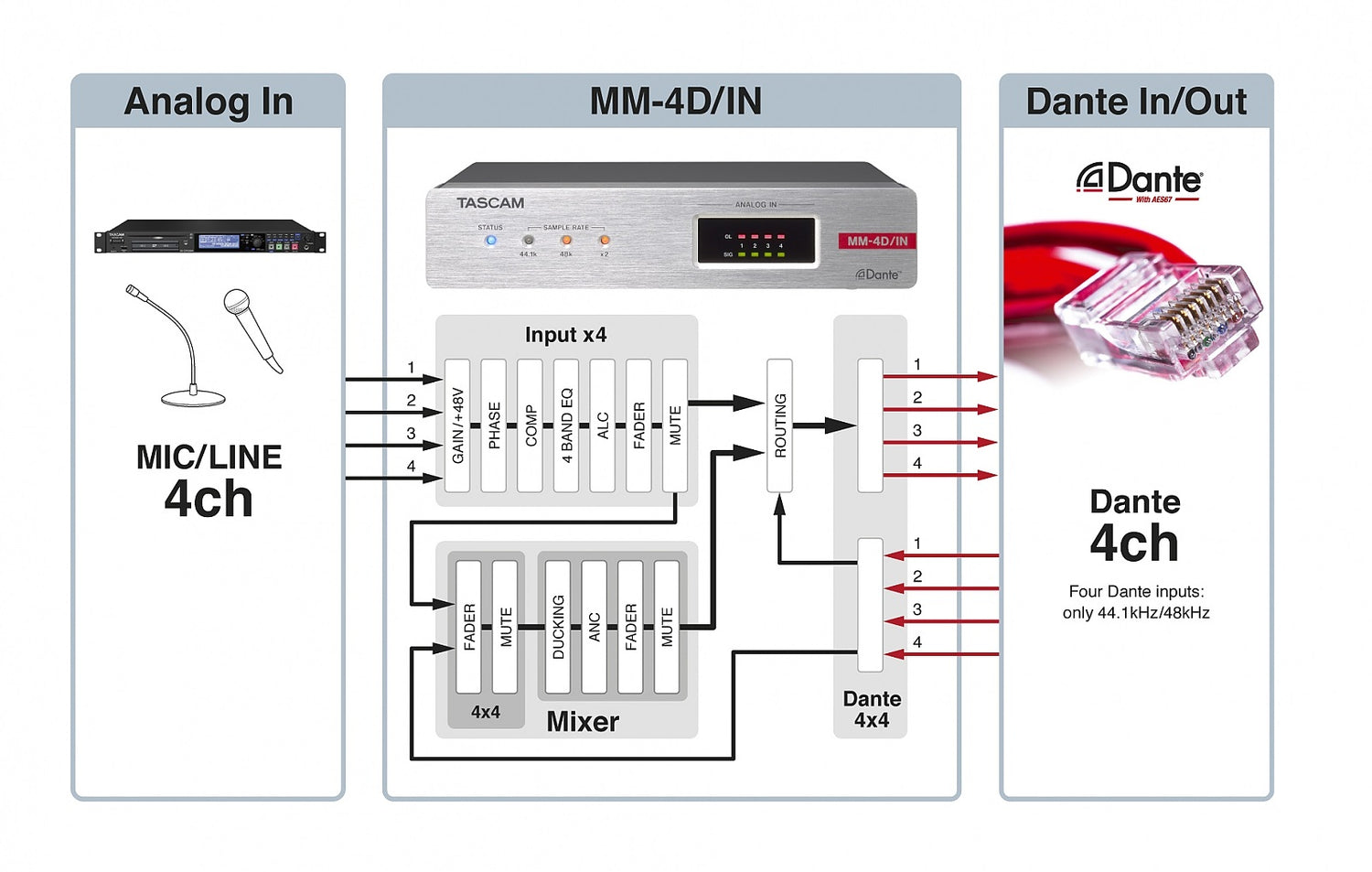

Puissant mixeur DSP
Fonctions d’entrée : alimentation fantôme on/off, polarité, sensibilité (gain), trim, contrôle automatique du niveau, égaliseur 4 bandes, mute, fader
Fonctions du mixeur : mixeur matriciel, ducking, compensateur de bruit ambiant (ANC), routage

Jusqu’à 50 préréglages de scènes peuvent être sauvegardés
La fonction d’événement de minuterie permet de basculer les préréglages à des heures précises (prévue pour une future mise à jour)
Cinq niveaux de référence différents sont disponibles pour s’adapter à pratiquement toutes les applications dans les environnements grand public, professionnels ou broadcast
Deux types de logiciels de contrôle sont disponibles (compatibles avec les appareils Windows/Mac/iOS/Android) : Tascam MX Connect, destiné aux intégrateurs système, offre un accès complet à pratiquement tous les réglages
Tascam EZ Connect, destiné aux utilisateurs finaux, est une application simple ne proposant que les réglages les plus nécessaires

Accessoires en option
Adaptateur AC PS-P1220E (peut également être utilisé comme alimentation redondante lors d’un fonctionnement en PoE)
Étagère rack AK-RS1 pour monter deux unités côte à côte

Spécifications

Généralités
Nombre de canaux et formats : 4 canaux, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bit

Entrées audio
Entrées analogiques (ANALOG IN) :
MM-4D/IN-E : connecteurs Euroblock symétriques, pas de 3.81 mm
MM-4D/IN-X : connecteurs XLR (XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Niveau d’entrée minimal : -70 dBu
Niveau d’entrée maximal : +26 dBu
Impédance d’entrée : ≥2 ohm
Remarque : 0 dBu équivaut à 0.775 Vrms

Autres entrées et sorties
Connecteurs Dante/Ethernet (DATA/DATA+PoE) : RJ-45
Protocole de transmission : Dante
Norme Gigabit Ethernet : 1000BASE-T (IEEE 802.3ab)
Exigences relatives aux câbles : câbles STP Cat 5e ou supérieurs
Contrôle de mute externe (LED/SWITCH/GND, MM-4D/IN-E uniquement) : connecteurs Euroblock symétriques, pas de 3.81 mm
Connecteurs LED
Format de sortie : collecteur ouvert (impédance de sortie de 10 ohm, tension de tenue de 48 V, courant maximal de 35 mA)
Tension de sortie maximale pour le niveau Low : 0.5 V
Connecteurs SWITCH
Tension d’entrée maximale : 5.5 V
Tension d’entrée minimale pour le niveau High : 2.31 V
Tension d’entrée maximale pour le niveau Low : 0.99 V

Performances audio
Entrée microphone vers sortie Dante
EIN de l’ampli mic (bruit d’entrée équivalent) : ≤-125 dB
(150 ohm, LPF 22 kHz, pondération A, JEITA)
Réponse en fréquence : 20 Hz - 20 kHz, ±0.5 % (fréquence d’échantillonnage 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (fréquence d’échantillonnage 88.2/96 kHz, JEITA)
Distorsion (THD+N) : ≤0.003 %
(entrée -1 dBFS, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Rapport S/B : ≥108 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Diaphonie : ≥100 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Plage dynamique : ≥108 dB (fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Remarque : JEITA indique la conformité à JEITA CP-2150

Alimentation et autres spécifications
Alimentation : PoE classe 0
Adaptateur AC Tascam PS-P1220E (vendu séparément)
Consommation électrique : 7.5 W
Dimensions (L × H × P) : 214 mm × 45 mm × 136 mm (saillies comprises)
Poids : 885 g
Plage de températures de fonctionnement admissible : 0-40 ºC
