Convertisseur Dante analogique Tascam MM-2D 2 entrées / 2 sorties, XLR

Convertisseur Analog Dante Tascam MM-2D-X avec mélangeur DSP

Le MM-2D est une remarquable unité d’entrée / sortie analogique qui peut soit convertir deux signaux d’entrée mic / ligne en deux signaux de sortie Dante, soit deux signaux d’entrée Dante en deux signaux de sortie ligne. Il prend également en charge les entrées / sorties Dante à 4 canaux, ce qui permet d’utiliser pratiquement toutes les sources audio dans un réseau Dante existant. Disponible avec des connecteurs Euroblock (MM-2D-E) ou XLR (MM-2D-X) pour les entrées et sorties analogiques, ce modèle convient à une grande variété d’applications.

Le MM-2D fait partie de la série de processeurs compacts Dante de Tascam, composée de convertisseurs audio compacts au format demi-rack pour les réseaux Dante / AES67. Les modèles permettent d’ajouter facilement des entrées / sorties mic / ligne ou AES / EBU supplémentaires aux réseaux audio Dante dans les établissements publics, les stations de télévision, les studios d’enregistrement ou les environnements résidentiels haut de gamme, et peuvent être combinés librement.

Un avantage décisif de cette gamme de produits est le processeur DSP intégré à chaque unité. En offrant non seulement des fonctions de mixage et d’égalisation, mais aussi un traitement dynamique, un contrôle automatique des niveaux, une réduction automatique, un routage et une compensation du bruit, même les petits systèmes peuvent fonctionner sans traitement du signal ni unités de mixage supplémentaires. De l’entrée des signaux de microphone à la sortie vers des haut-parleurs amplifiés ou des appareils d’enregistrement, la série de processeurs compacts Dante peut constituer à elle seule un petit système complet.

La télécommande est possible via deux programmes software différents pour les appareils Mac, Windows, IOS et Android : Tascam DCP Connect pour la configuration et Tascam EZ Connect pour les utilisateurs finaux, tous deux simples à utiliser et inclus avec les appareils. Le MM-2D permet également de couper ses entrées et de contrôler ses niveaux de sortie via GPI.

Tous les modèles peuvent être alimentés par PoE ou par un adaptateur secteur supplémentaire. Grâce au chaînage d’alimentation, deux unités montées côte à côte peuvent être alimentées.

Fonctions matérielles

Deux entrées mic/ligne symétriques avec alimentation fantôme 48 V
Deux sorties ligne symétriques
Deux variantes de produit : MM-2D-E : équipé de connecteurs Euroblock pour une installation permanente
MM-2D-X : équipé de connecteurs XLR pour les tournées et autres applications plus flexibles

L’interface Dante permet de transférer des signaux audio via un réseau Ethernet
Deux connecteurs LAN pour le chaînage Dante
Routage flexible avec le software « Dante Controller »
AES67 est pris en charge pour permettre la connexion avec Ravenna et d’autres technologies de réseaux audio compatibles

Fréquence d’échantillonnage jusqu’à 96 kHz et résolution de 24 bits

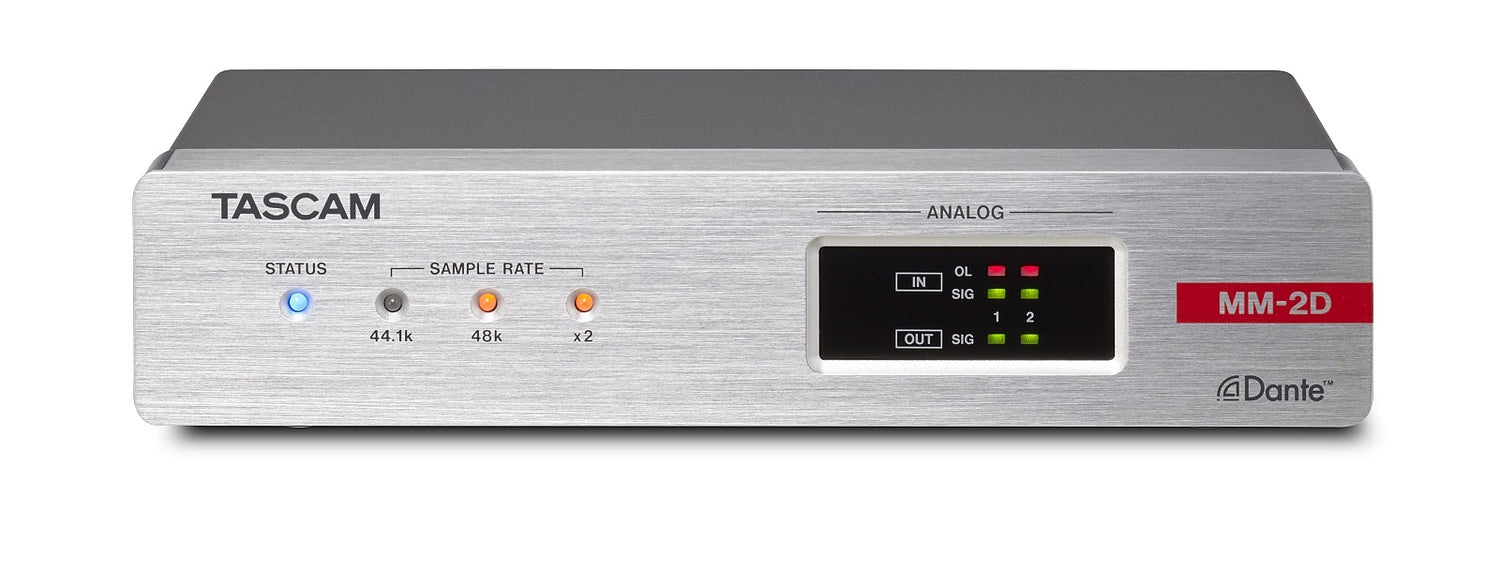

Indicateurs sur le panneau avant pour l’état de fonctionnement et la fréquence d’échantillonnage actuelle
Indicateurs de surcharge pour les signaux d’entrée analogiques
Indicateurs de signal pour les signaux d’entrée et de sortie analogiques
Les entrées peuvent être coupées par GPI (MM-2D-E uniquement)
Les niveaux de sortie peuvent être contrôlés par GPI (MM-2D-E uniquement)
Alimentation par PoE (Power over Ethernet) ou adaptateur secteur PS-P1220E en option
Le chaînage d’alimentation permet d’alimenter deux unités avec un seul adaptateur secteur
Châssis au format demi-rack (1U)
Supports de fixation inclus pour monter l’unité sous un plateau de table, par exemple

Fonctions software

Quatre canaux d’entrée et de sortie audio Dante

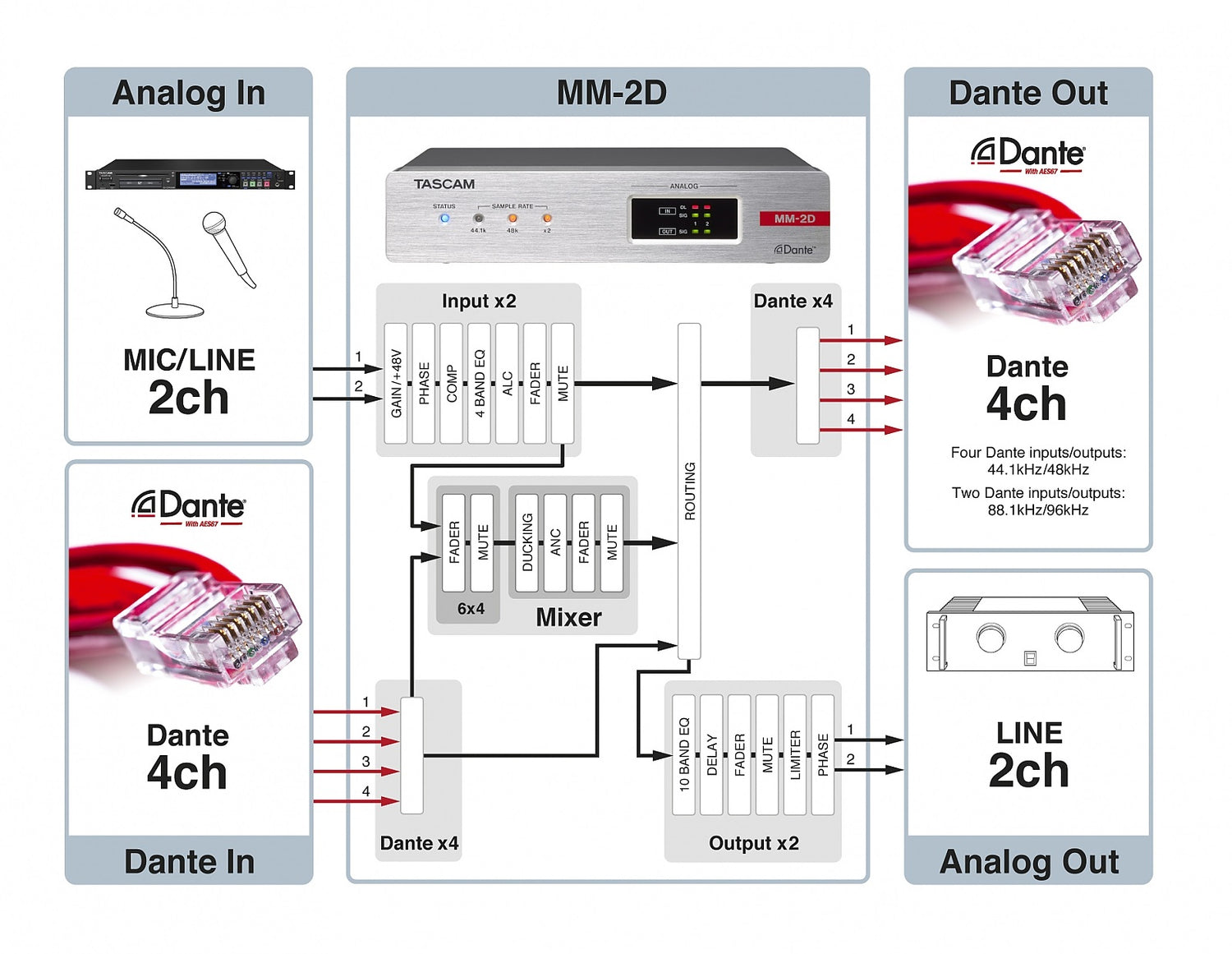

Mélangeur DSP puissant Fonctions d’entrée : alimentation fantôme activée/désactivée, sensibilité (gain), trim, phase, égaliseur 4 bandes, contrôle automatique du niveau, fader, mute
Fonctions du mélangeur : mélangeur matriciel, réduction, compensateur de bruit ambiant (ANC), routage
Fonctions de sortie : égaliseur 10 bandes, délai, fader, mute, limiter, phase

Jusqu’à six sources d’entrée (deux signaux d’entrée mic/ligne et quatre entrées Dante) peuvent être mixées
La matrice permet d’acheminer deux entrées mic/ligne, quatre entrées Dante et la sortie du mélangeur vers deux sorties ligne et/ou quatre sorties Dante
Jusqu’à 50 préréglages de scène peuvent être enregistrés
La fonction d’événement programmateur permet de changer de préréglage à des heures précises (prévu pour une future mise à jour)
Cinq niveaux de référence différents sont disponibles pour s’adapter à pratiquement toute application dans les environnements grand public, professionnels ou de diffusion
Deux types de software de contrôle sont disponibles (compatibles avec les appareils Windows/Mac/iOS/Android) : Tascam MX Connect, destiné aux intégrateurs système, offre un accès complet à pratiquement tous les réglages
Tascam EZ Connect, destiné aux utilisateurs finaux, est une application simple pour les réglages essentiels uniquement

Accessoires en option

Adaptateur secteur PS-P1220E (peut également être utilisé comme alimentation redondante lors d’un fonctionnement en PoE)
Étagère de montage en rack AK-RS1 pour monter deux unités côte à côte

Caractéristiques

Généralités

Nombre de canaux et formats 2 canaux, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bits

Entrées et sorties audio

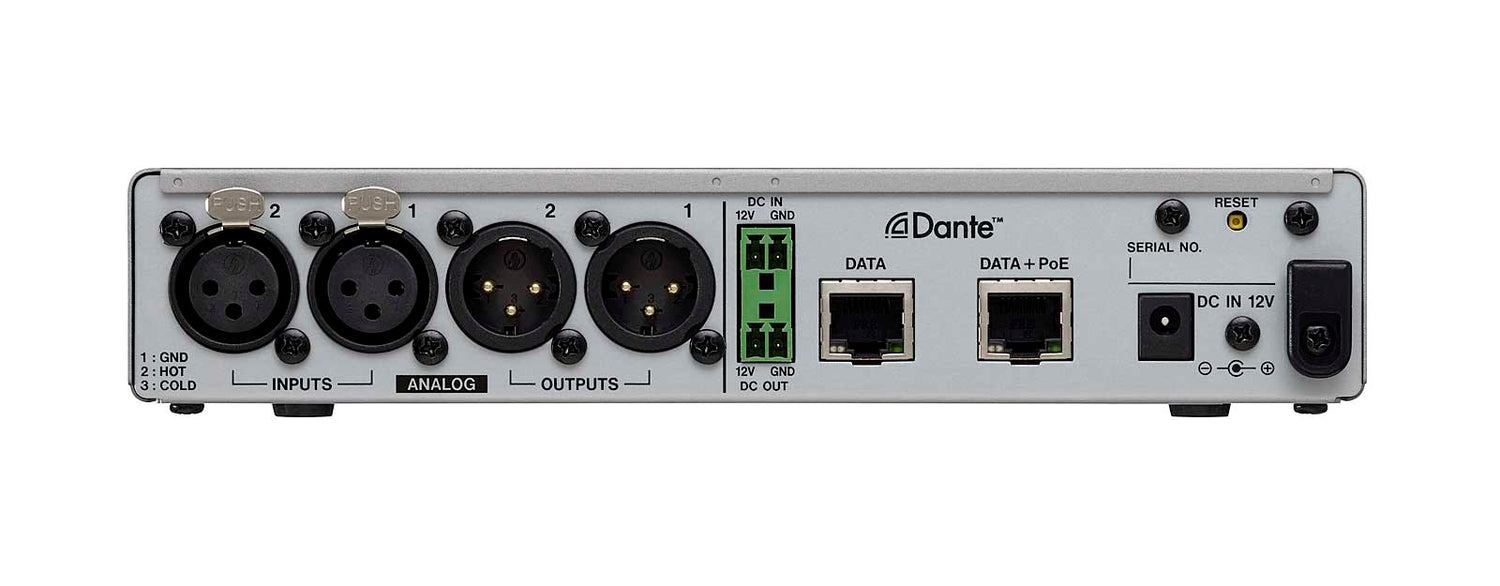

Entrées analogiques (ANALOG IN) MM-2D-E : connecteurs Euroblock symétriques, pas de 3.81 mm
MM-2D-X : connecteurs XLR
(XLR-3-31, 1 : GND, 2 : HOT, 3 : COLD)
Niveau d’entrée minimum -74 dBu
Niveau d’entrée maximum +26 dBu
Impédance d’entrée ≥2 kOhm
Sorties analogiques (ANALOG OUT) MM-2D-E : connecteurs Euroblock symétriques, pas de 3.81 mm
MM-2D-X : connecteurs XLR
(XLR-3-32, 1 : GND, 2 : HOT, 3 : COLD)
Niveau de sortie nominal +4 dBu (Ref(D) ≠ -9 dBFS)
+6 dBu (Ref(D) = -9 dBFS)
Niveau de sortie maximum (sélectionnable) +15 dBu (Ref(D) : -9 dBFS)
+18 dBu (Ref(D) : -14 dBFS)
+20 dBu (Ref(D) : -16 dBFS)
+22 dBu (Ref(D) : -18 dBFS)
+24 dBu (Ref(D) : -20 dBFS)
Impédance de sortie ≤200 Ohm
Remarque : 0 dBu équivaut à 0.775 Vrms

Autres entrées et sorties

Connecteurs Dante/Ethernet (DATA/DATA+PoE) RJ-45
Protocole de transmission Dante
Norme Gigabit Ethernet 1000BASE-T (IEEE 802.3ab)
Exigences de câblage câbles STP Cat 5e ou supérieurs
Contrôle de coupure externe (LED/SWITCH/GND, MM-2D-E uniquement) connecteurs Euroblock symétriques, pas de 3.81 mm
Connecteurs LED
Format de sortie collecteur ouvert (impédance de sortie 10 Ohm, tension de tenue 48 V, courant maximum 35 mA)
Tension de sortie maximum pour le niveau Low 0.5 V
Connecteurs SWITCH
Tension d’entrée maximum 5.5 V
Tension d’entrée minimum pour le niveau High 2.31 V
Tension d’entrée maximum pour le niveau Low 0.99 V
Contrôle du niveau de sortie (10V/CONTROL/GND, MM-2D-E uniquement) connecteurs Euroblock symétriques, pas de 3.81 mm
Connecter ici une résistance variable (10 kOhm recommandé)

Performances audio

Entrée microphone vers sortie Dante
Bruit d’entrée équivalent de l’ampli micro (EIN) ≤-125 dB
(150 Ohm, filtre passe-bas 22 kHz, pondération A, JEITA)
Réponse en fréquence 20 Hz - 20 kHz, ±0.5 % (fréquence d’échantillonnage 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (fréquence d’échantillonnage 88,2/96 kHz, JEITA)
Distorsion (THD+N) ≤0.005 %
(entrée -1 dBFS, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Rapport S/B ≥105 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Diaphonie ≥100 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Plage dynamique ≥105 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Entrée Dante vers sortie ligne
Réponse en fréquence 20 Hz - 20 kHz, ±0.5 % (fréquence d’échantillonnage 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (fréquence d’échantillonnage 88,2/96 kHz, JEITA)
Distorsion (THD+N) ≤0.005 %
(entrée -1 dBFS, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Rapport S/B ≥105 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Diaphonie ≥100 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Plage dynamique ≥105 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Remarque : JEITA indique la conformité à JEITA CP-2150

Alimentation et autres caractéristiques

Alimentation PoE classe 0
Adaptateur secteur Tascam PS-P1220E (vendu séparément)
Consommation électrique 6 W
Dimensions (L × H × P) 214 mm × 45 mm × 136 mm (saillies comprises)
Poids 885 g
Plage de températures de fonctionnement admissible 0-40 ºC
