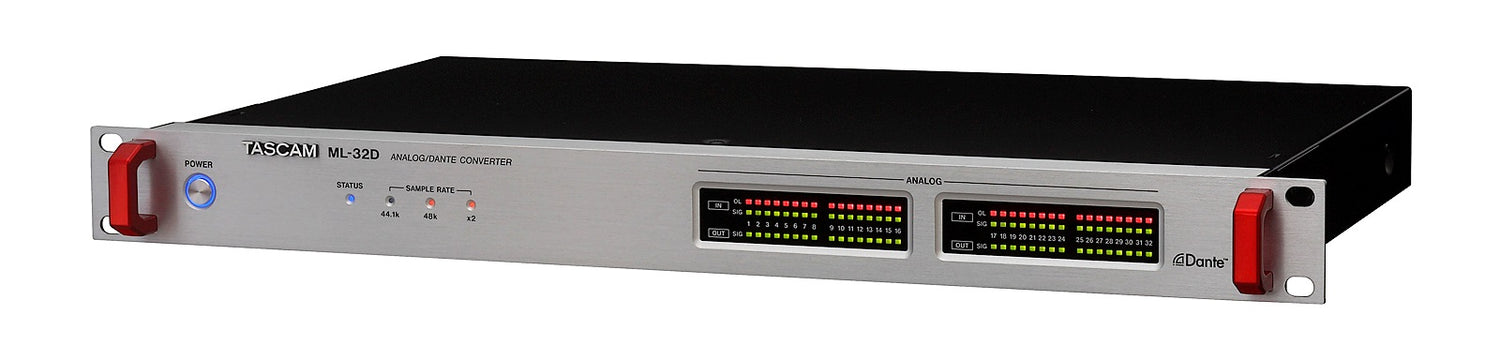

Tascam ML-32D Convertisseur Analog Dante 32 canaux

Tascam ML-32D Analog Dante converter

Tascam ML-32D est un convertisseur Analog-Dante-Analog compact de haute qualité, conçu pour transporter 16 ou 32 canaux audio analogiques sur des réseaux Dante dans les deux directions.
Connecteur D-sub à 25 broches pour économiser de l’espace, utilisable avec les panneaux breakout Tascam ; entrée et sortie symétrique, signal audio analogique de niveau ligne.
2 connecteurs Ethernet (Dante Primary/Secondary) pour le mode réseau redondant sur 2 réseaux séparés.

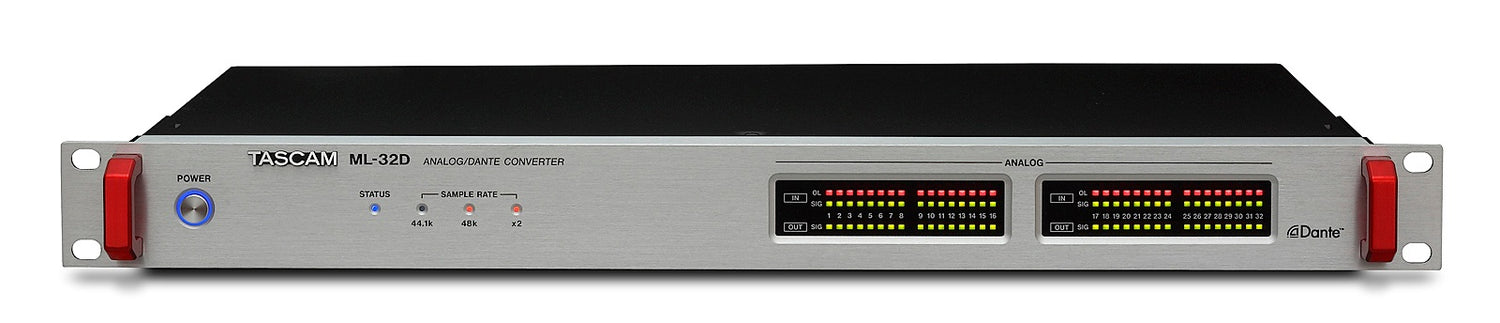

Indicateur de l’état de fonctionnement et de la fréquence d’échantillonnage actuelle, ainsi que LEDs de surcharge pour chaque entrée et LEDs de signal pour chaque entrée et sortie.
Un commutateur situé à l’arrière permet de régler le niveau d’entrée/de sortie maximal requis.
D’autres réglages, tels que la fréquence d’échantillonnage, le routage des canaux ou le retard, peuvent être effectués dans l’application informatique « Dante Controller », disponible gratuitement.

Dante est une technologie réseau d’Audinate qui offre une distribution audio haute performance sur des réseaux IP standard.
Elle prend en charge des centaines de canaux simultanés de son non compressé, avec une latence ultra-faible et une synchronisation précise.

Convertisseur Analogique-Dante-Analogique pour 16 (ML-16D) ou 32 (ML-32D) canaux audio de niveau ligne
L’interface Dante permet de transférer jusqu’à 16/32 canaux audio via un réseau Ethernet. Deux connecteurs LAN pour les réseaux primaire et secondaire assurent la redondance.
Routage flexible avec le logiciel « Dante Controller ».
AES67 est pris en charge pour permettre la connexion avec Ravenna et d’autres technologies de réseau audio compatibles.

Fréquence d’échantillonnage jusqu’à 96 kHz et résolution de 24 bit.
Indicateurs de l’état de fonctionnement et de la fréquence d’échantillonnage actuelle.
Indicateurs de surcharge pour les signaux d’entrée analogiques.

Indicateurs de signal pour les signaux d’entrée et de sortie analogiques.
Cinq niveaux de référence différents sont disponibles pour s’adapter à pratiquement toutes les applications dans les environnements grand public, professionnels ou de diffusion (sélectionnables via les commutateurs situés à l’arrière).

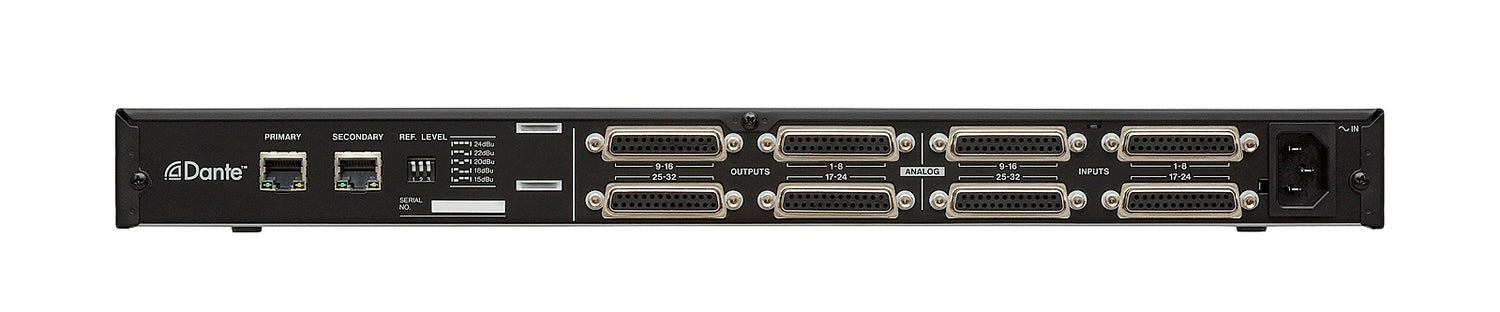

Connecteurs D-sub à 25 broches pour les entrées/sorties ligne symétriques (AES59-2012 : brochage TASCAM). Une boîte breakout Euro Block peut être utilisée pour une installation fixe (BO-32DE).
Des boîtes breakout XLR peuvent être utilisées pour les applications de musique live ou de studio (BO-16DX/IN, BO-16DX/OUT).

Châssis montable en rack 19 pouces (1U).

Caractéristiques
Résolution audio : 44.1/48/88.2/96 kHz, 16/24 bit

Entrées audio analogiques
Connecteurs : D-sub 25 broches
Vis de verrouillage : No. 4-40 UNC (type pouce)
Niveau d’entrée nominal : +4 dBu, +6 dBu (uniquement lorsque le niveau d’entrée maximal est de +15 dBu)
Niveau d’entrée maximal : +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu
(réglé par les commutateurs REF. LEVEL)
Impédance d’entrée : supérieure ou égale à 10 k ohm

Sorties audio analogiques
Connecteurs : D-sub 25 broches
Vis de verrouillage : No. 4-40 UNC (type pouce)
Niveau de sortie nominal : +4 dBu, +6 dBu (uniquement lorsque le niveau de sortie maximal est de +15 dBu)
Niveau de sortie maximal : +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu
(réglé par les commutateurs REF. LEVEL)
Impédance de sortie : inférieure ou égale à 200 ohm
Impédance de charge applicable : supérieure ou égale à 2 k ohm

Entrées/sorties réseau
Connecteurs Dante PRIMARY/SECONDARY RJ-45
Protocole de transmission : Dante
Norme réseau : Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab)
Exigences relatives aux câbles : câbles STP Cat 5e ou supérieurs

Performances audio
ANALOG IN vers DANTE OUT
Réponse en fréquence : 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(entrée -16 dBFS, fréquence d’échantillonnage 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(entrée -16 dBFS, fréquence d’échantillonnage 88.2/96 kHz, JEITA)
Distorsion (THD+N) : inférieure ou égale à 0.001%
(entrée -1 dBFS, 1 kHz, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Rapport S/B : supérieur ou égal à 113 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Diaphonie : supérieure ou égale à 115 dB
(1 kHz, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)

DANTE IN vers ANALOG OUT
Réponse en fréquence : 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(entrée -16 dBFS, fréquence d’échantillonnage 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(entrée -16 dBFS, fréquence d’échantillonnage 88.2/96 kHz, JEITA)
Distorsion (THD+N) : inférieure ou égale à 0.001%
(entrée -1 dBFS, 1 kHz, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Rapport S/B : supérieur ou égal à 110 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Diaphonie : supérieure ou égale à 115 dB
(1 kHz, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)

Alimentation et autres spécifications
Alimentation : AC 100-240 V, 50/60 Hz
Consommation électrique : ML-32D: 22 W, ML-16D: 14 W
Dimensions (L × H × P) : 483 mm × 45 mm × 304 mm
Poids : ML-32D: 3.5 kg, ML-16D: 3.3 kg
Plage de température de fonctionnement : 0-40 °C
