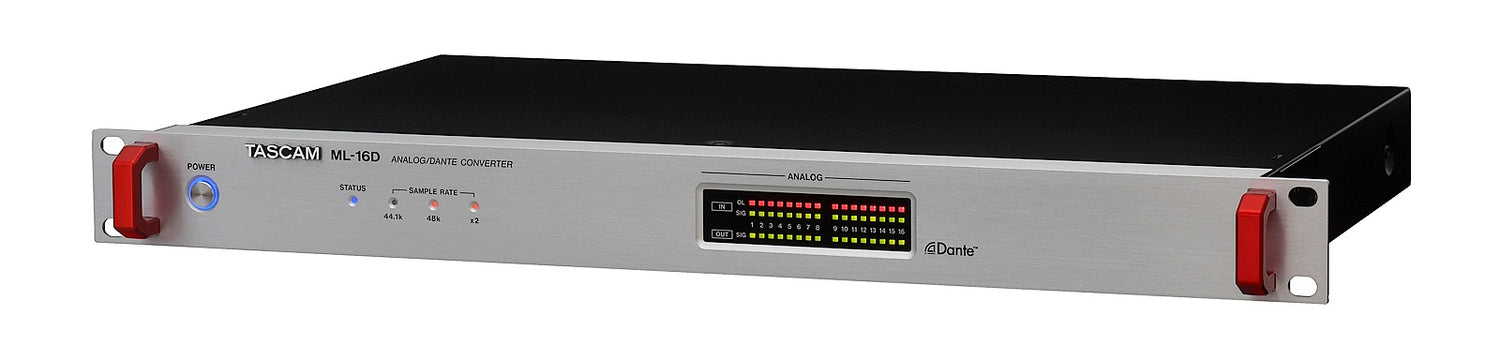

Tascam ML-16D Convertisseur analogique Dante 16 canaux

Tascam ML-16D Analog Dante converter

Tascam ML-16D est un convertisseur Analog-Dante-Analog compact et de haute qualité, conçu pour transporter 16 ou 32 canaux audio analogiques sur des réseaux Dante dans les deux directions.
Connecteur D-sub 25 broches pour économiser de l’espace, utilisable avec les panneaux breakout Tascam ; entrée et sortie analogique audio symétrique au niveau ligne.
2 connecteurs Ethernet (Dante Primary/Secondary) pour un mode réseau redondant sur 2 réseaux séparés.

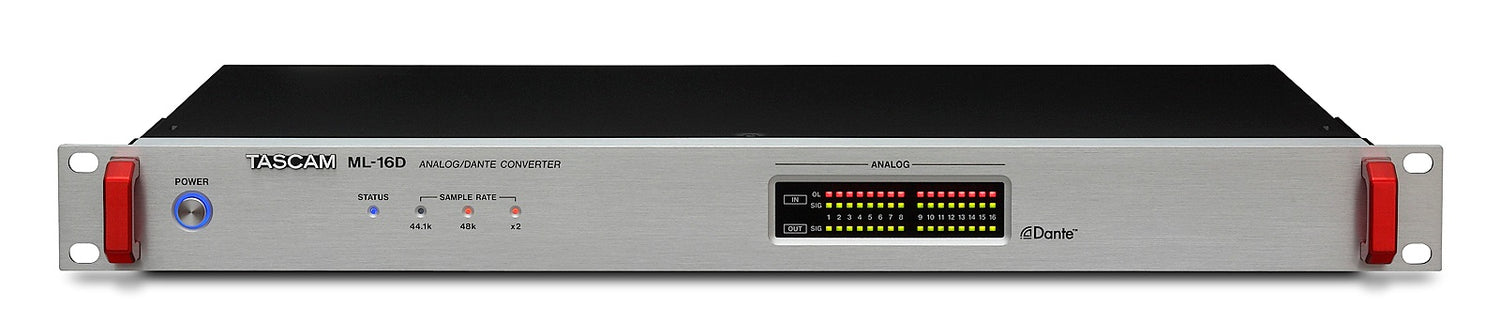

Indicateur d’état de fonctionnement et de la fréquence d’échantillonnage actuelle, ainsi que des LED overload pour chaque entrée et des LED de signal pour chaque entrée et sortie.
Un commutateur à l’arrière permet de régler le niveau d’entrée/de sortie maximal requis.
D’autres réglages éventuels, tels que la fréquence d’échantillonnage, le routage des canaux ou le délai, peuvent être effectués dans l’application informatique librement accessible "Dante Controller".

Dante est une technologie réseau d’Audinate, qui offre une distribution audio haute performance sur des réseaux IP standard.
Elle prend en charge des centaines de canaux simultanés de son non compressé avec une latence ultra-faible et une synchronisation précise.

Convertisseur Analogue-Dante-Analogue pour 16 (ML-16D) ou 32 (ML-32D) canaux audio au niveau ligne
L’interface Dante permet de transférer jusqu’à 16/32 canaux audio sur un réseau Ethernet. Deux connecteurs LAN pour les réseaux primaire et secondaire assurent la redondance.
Routage flexible avec le logiciel "Dante Controller".
AES67 est pris en charge afin de permettre la connexion avec Ravenna et d’autres technologies de réseau audio compatibles.

Jusqu’à 96 kHz de fréquence d’échantillonnage et résolution de 24 bit.
Indicateurs d’état de fonctionnement et de la fréquence d’échantillonnage actuelle.
Indicateurs overload pour les signaux d’entrée analogiques.

Indicateurs de signal pour les signaux d’entrée et de sortie analogiques.
Cinq niveaux de référence différents sont disponibles pour s’adapter à presque toutes les applications dans les environnements grand public, professionnels ou broadcast (sélection via les commutateurs à l’arrière).

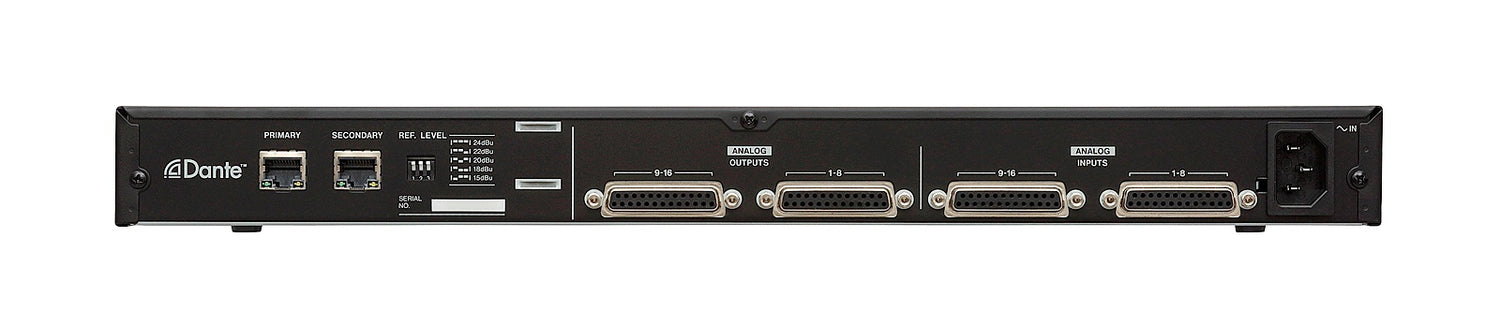

Connecteurs D-sub 25 broches pour les entrées/sorties ligne symétriques (affectation des broches TASCAM AES59-2012). Une breakout box Euro Block peut être utilisée pour une installation fixe (BO-32DE).
Des breakout boxes XLR peuvent être utilisées pour la musique live ou les applications de studio (BO-16DX/IN, BO-16DX/OUT).

Châssis rackable 19 pouces (1U).

Spécifications
Résolution audio : 44.1/48/88.2/96 kHz, 16/24 bit.

Entrées audio analogiques
Connecteurs : D-sub 25 broches.
Vis de verrouillage : No. 4-40 UNC (type impérial).
Niveau d’entrée nominal : +4 dBu, +6 dBu (uniquement lorsque le niveau d’entrée maximal est de +15 dBu).
Niveau d’entrée maximal : +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (réglé par les commutateurs REF. LEVEL).
Impédance d’entrée >=10 kOhm.

Sorties audio analogiques
Connecteurs : D-sub 25 broches.
Vis de verrouillage : No. 4-40 UNC (type impérial).
Niveau de sortie nominal : +4 dBu, +6 dBu (uniquement lorsque le niveau de sortie maximal est de +15 dBu).
Niveau de sortie maximal : +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (réglé par les commutateurs REF. LEVEL).
Impédance de sortie <=200 Ohm.
Impédance de charge utilisable >=2 kOhm.

Entrées/sorties réseau
Connecteurs RJ-45 Dante PRIMARY/SECONDARY.
Protocole de transmission : Dante.
Standard réseau : Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab).
Exigences relatives aux câbles : câbles STP Cat 5e ou supérieurs.

Performances audio
ANALOG IN to DANTE OUT
Réponse en fréquence : 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(entrée -16 dBFS, fréquence d’échantillonnage 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(entrée -16 dBFS, fréquence d’échantillonnage 88.2/96 kHz, JEITA)
Distorsion (THD+N) <=0.001 %
(entrée -1 dBFS, 1 kHz, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Rapport S/N >=113 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Diaphonie >=115 dB
(1 kHz, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)

DANTE IN to ANALOG OUT
Réponse en fréquence : 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(entrée -16 dBFS, fréquence d’échantillonnage 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(entrée -16 dBFS, fréquence d’échantillonnage 88.2/96 kHz, JEITA)
Distorsion (THD+N) <=0.001 %
(entrée -1 dBFS, 1 kHz, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Rapport S/N >=110 dB
(fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)
Diaphonie >=115 dB
(1 kHz, fréquence d’échantillonnage 44.1/48/88.2/96 kHz, JEITA)

Alimentation et autres spécifications
Alimentation : AC 100-240 V, 50/60 Hz.
Consommation électrique : ML-32D: 22 W, ML-16D: 14 W.
Dimensions (L × H × P) : 483 mm × 45 mm × 304 mm.
Poids : ML-32D: 3.5 kg, ML-16D: 3.3 kg.
Température de fonctionnement : 0-40 °C.
