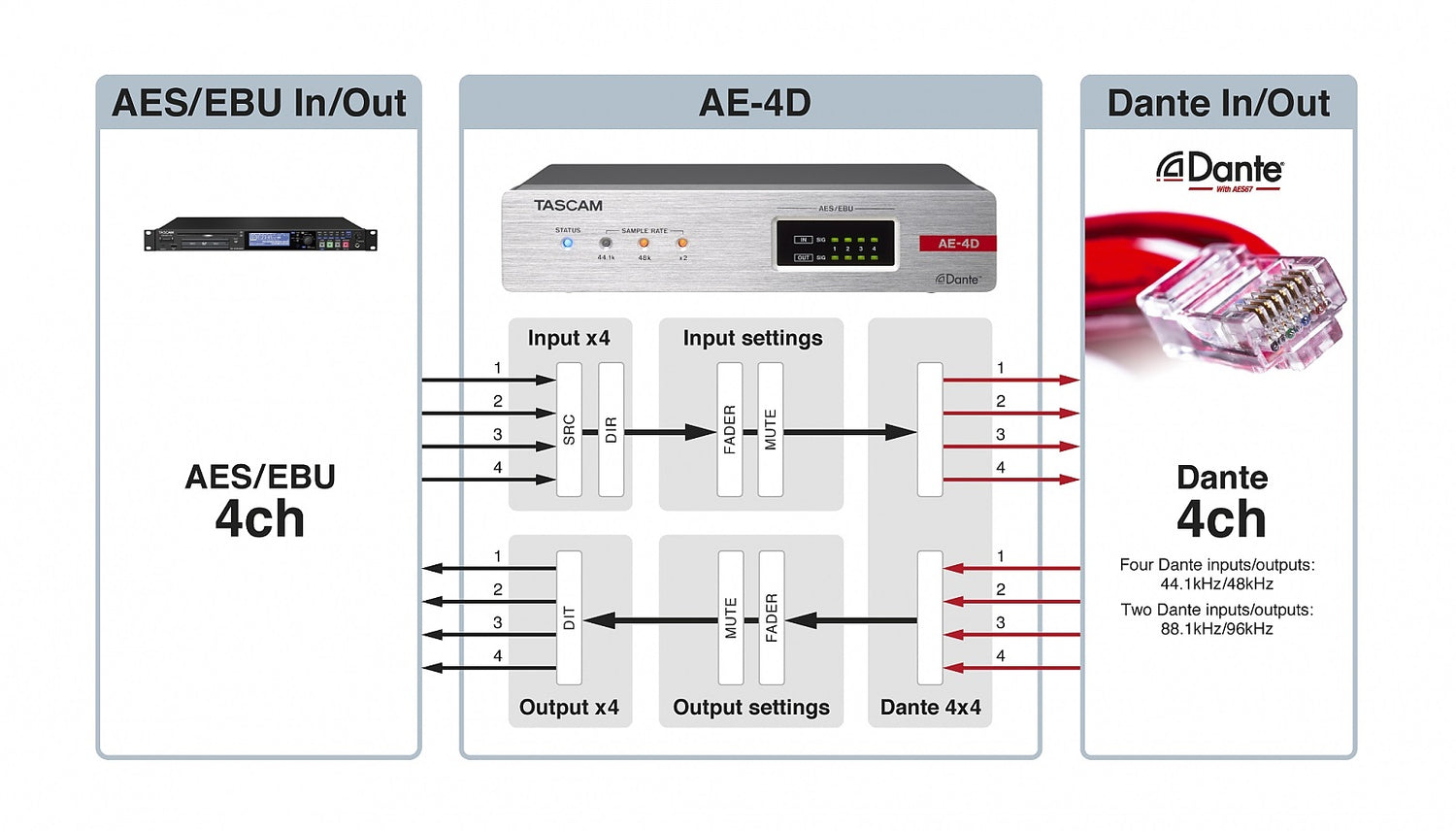

AE-4D est un appareil d’entrée/sortie AES / EBU raffiné, qui convertit jusqu’à quatre signaux AES / EBU en quatre canaux audio Dante et inversement. Il dispose d’un convertisseur de fréquence d’échantillonnage d’entrée, prend en charge des résolutions audio jusqu’à 96 kHz / 24 bit et utilise des connecteurs XLR symétriques pour l’entrée et la sortie AES / EBU. Les fonctions DSP de ce modèle sont limitées aux faders d’entrée et de sortie ainsi qu’à la fonction mute.

AE-4D fait partie de la série de processeurs compacts Dante Tascam, composée de convertisseurs audio compacts au format demi-rack pour les réseaux Dante / AES67. Les modèles permettent d’ajouter facilement des entrées / sorties mic / line ou AES / EBU supplémentaires aux réseaux audio Dante dans les établissements publics, les stations de télévision, les studios d’enregistrement ou les environnements domestiques haut de gamme, et peuvent être combinés librement.

La télécommande est possible via deux logiciels différents pour les appareils Mac, Windows, IOS et Android : Tascam DCP Connect pour la configuration et Tascam EZ Connect pour les utilisateurs finaux, tous deux simples à utiliser et inclus avec les appareils.

Tous les modèles peuvent être alimentés par PoE ou par un adaptateur secteur supplémentaire. Grâce au power-daisy-chaining, deux appareils montés côte à côte dans un rack peuvent être alimentés par un seul adaptateur secteur.

Caractéristiques matérielles

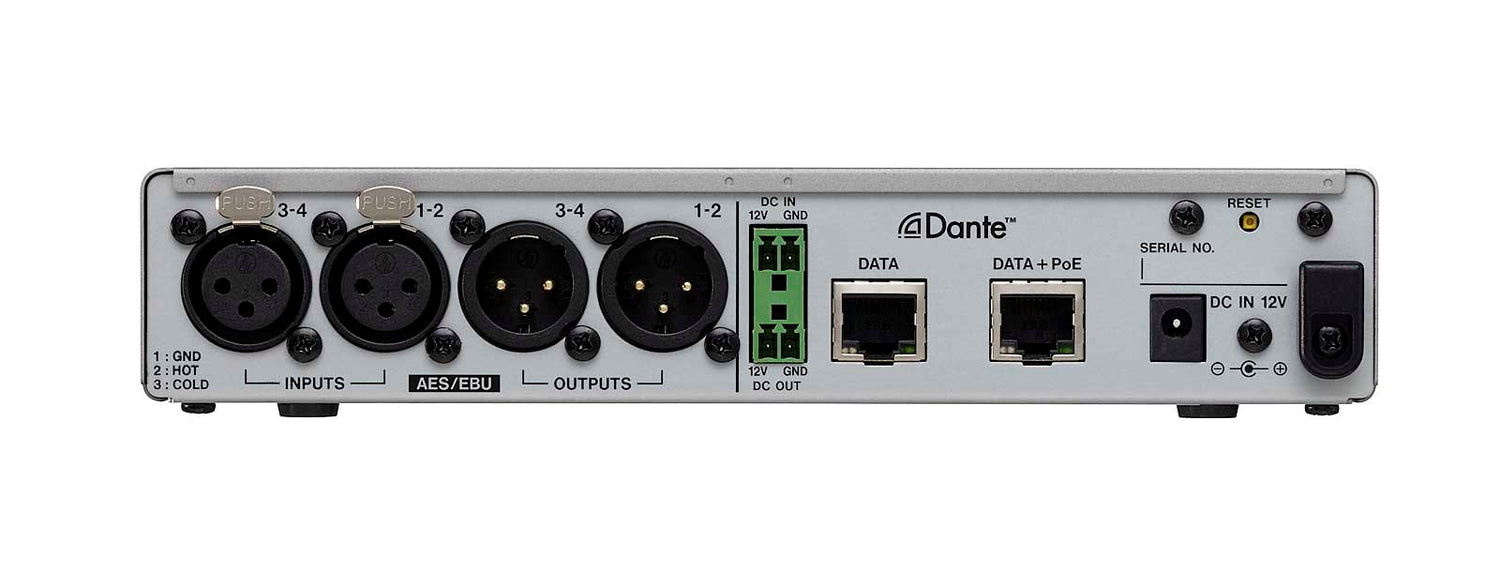

Deux entrées AES/EBU sur connecteurs XLR symétriques avec convertisseur de fréquence d’échantillonnage
Deux sorties AES/EBU sur connecteurs XLR symétriques
Quatre canaux audio à 44.1/48 kHz, 16/24 bit
Deux canaux audio à 88.2/96 kHz, 16/24 bit
L’interface Dante permet de transférer des signaux audio via un réseau Ethernet
Deux connecteurs LAN pour le chaînage Dante
Routage flexible avec le logiciel "Dante Controller"
AES67 est pris en charge pour permettre la connexion avec Ravenna et d’autres technologies de réseau audio compatibles

Fréquence d’échantillonnage jusqu’à 96 kHz et résolution de 24 bit

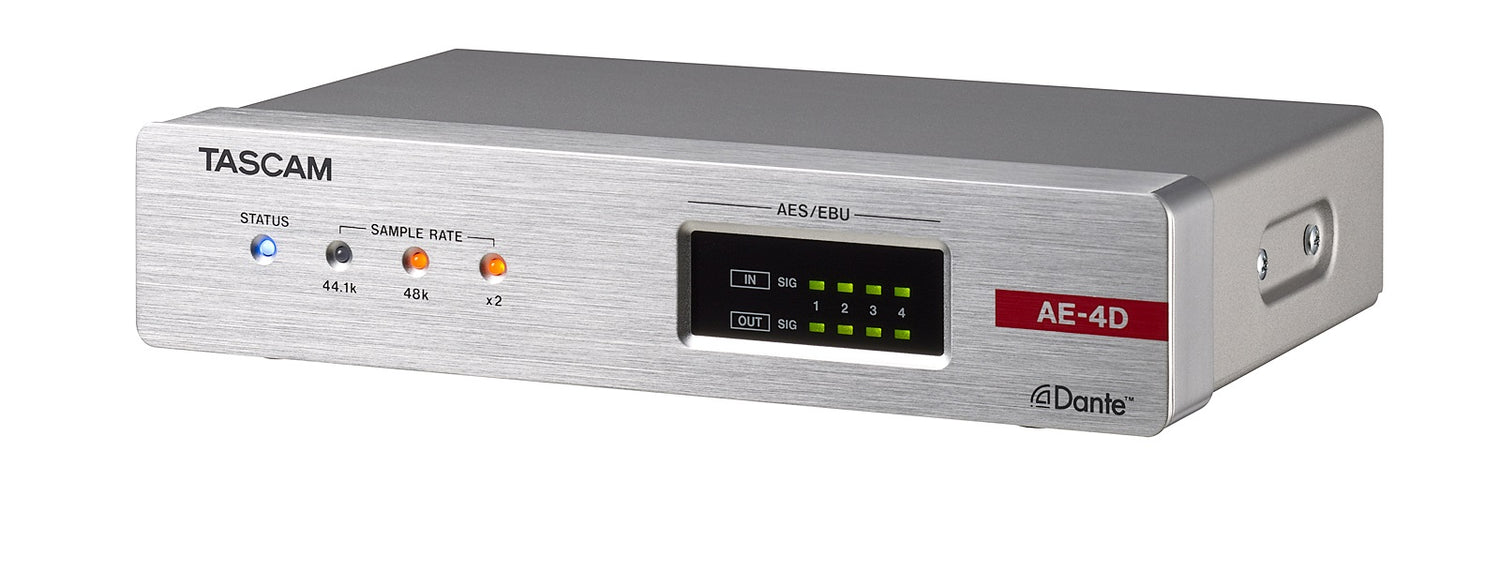

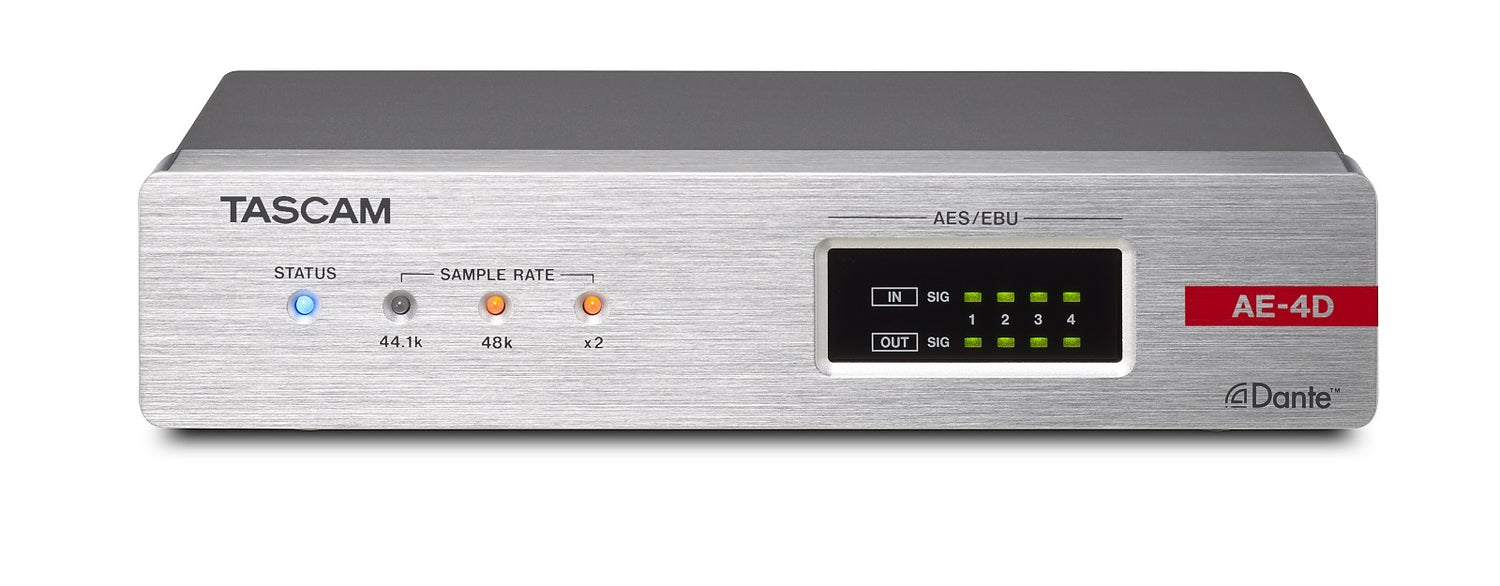

Indicateurs en façade pour l’état de fonctionnement et la fréquence d’échantillonnage actuelle
Indicateurs de signal pour les signaux d’entrée et de sortie
Alimentation par PoE (Power over Ethernet) ou adaptateur secteur PS-P1220E en option
Le power daisy-chaining permet d’alimenter deux appareils avec un seul adaptateur secteur
Boîtier au format demi-rack (1U)
Équerres de fixation incluses pour monter l’appareil sous un plateau de table, par exemple

Caractéristiques logicielles
Réglages du fader et du mute pour chaque canal d’entrée et de sortie
Deux types de logiciels de contrôle disponibles (compatibles avec les appareils Windows/Mac/iOS/Android) : Tascam DCP Connect pour les intégrateurs système offre un accès complet à pratiquement tous les réglages
Tascam EZ Connect pour les utilisateurs finaux est une application simple offrant uniquement les réglages essentiels (AE-4D ne possède aucun réglage contrôlable via cette application)

Accessoires en option
Adaptateur secteur PS-P1220E (peut également être utilisé comme alimentation redondante lors d’un fonctionnement avec PoE)
Étagère rack AK-RS1 pour monter deux appareils côte à côte

Caractéristiques techniques

Généralités
Nombre de canaux et formats 4 canaux, 44.1 kHz, 48 kHz, 16/24-bit
2 canaux (double vitesse), 88.2 kHz, 96 kHz, 16/24-bit

Entrées et sorties
ENTRÉES AES/EBU XLR-3-31
Impédance d’entrée 110 ohm
Format AES3-2003/IEC60958-4 (AES/EBU)
Fréquences d’échantillonnage prises en charge 32-192 kHz (Le convertisseur de fréquence d’échantillonnage est toujours activé)
SORTIES AES/EBU XLR-3-32
Impédance d’entrée 110 ohm
Format AES3-2003/IEC60958-4 (AES/EBU)
Fréquences d’échantillonnage prises en charge 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz
Connecteurs Dante/Ethernet (DATA/DATA+PoE) RJ-45
Protocole de transmission Dante
Norme Gigabit Ethernet 1000BASE-T (IEEE 802.3ab)
Exigences relatives aux câbles câbles STP Cat 5e ou supérieurs

Alimentation et autres caractéristiques
Alimentation PoE classe 0
Adaptateur secteur Tascam PS-P1220E (vendu séparément)
Consommation électrique 3 W
Dimensions (L × H × P) 214 mm × 45 mm × 136 mm (saillies incluses)
Poids 795 g
Plage de température de fonctionnement admissible 0-40 ºC
