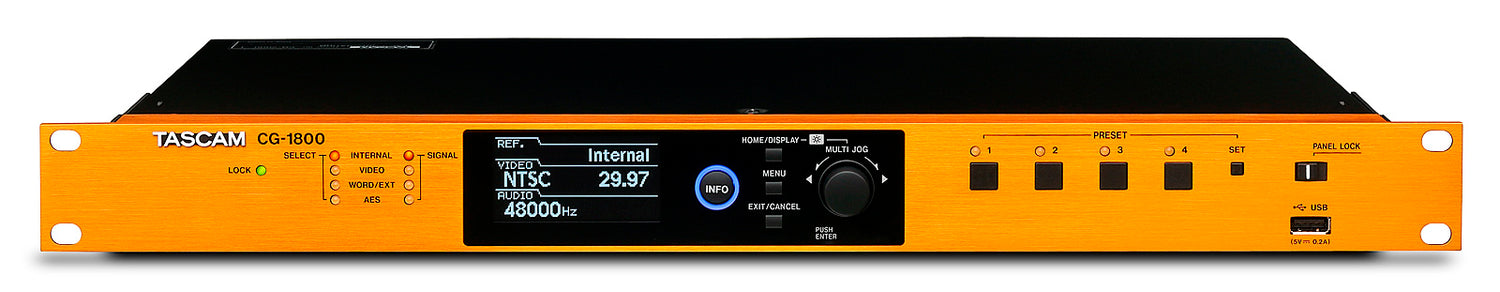

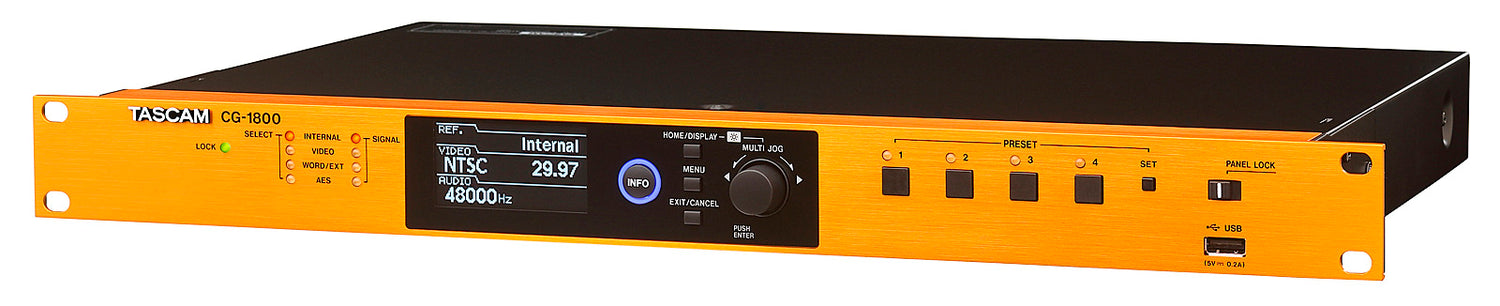

Tascam CG-1800 maître word clock

Tascam CG-1800 Word Clock Master

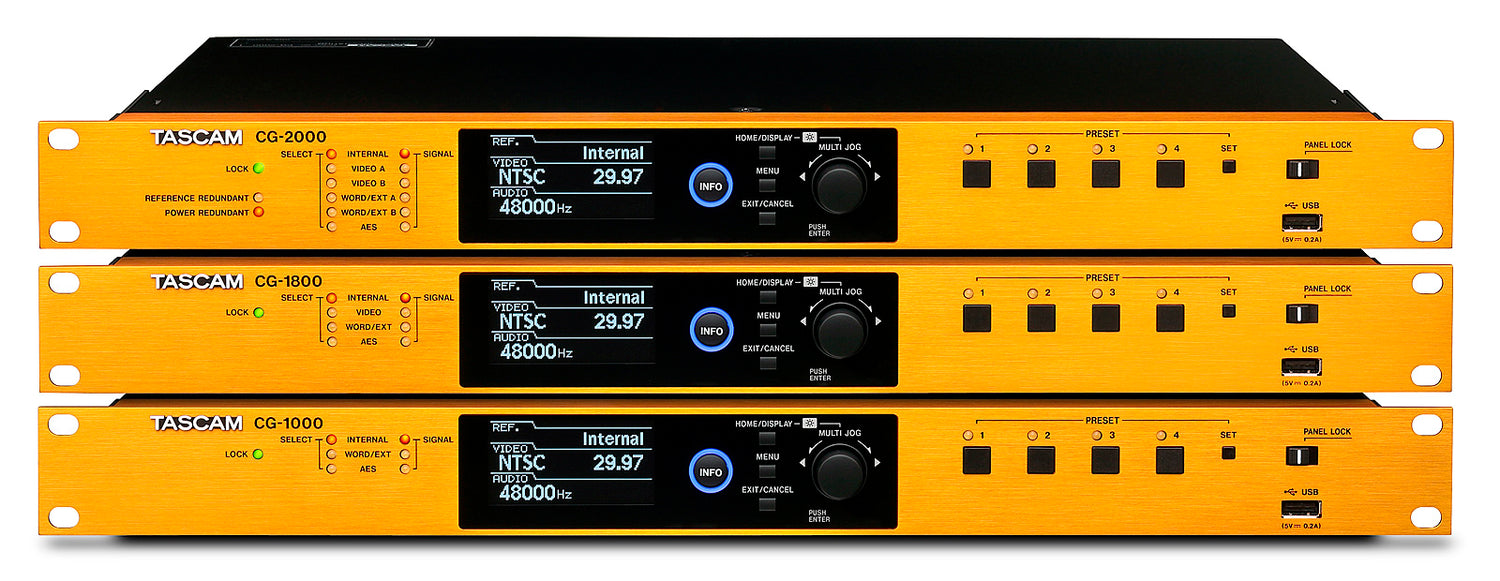

Les générateurs master-clock de la série CG reposent sur un oscillateur à quartz de haute précision, une gestion du jitter et un relocking parfait pour une précision d’horloge ultra-élevée. Le CG-2000 est conçu pour le broadcasting et la post-production, le CG-1800 pour les petits et grands systèmes de synchronisation vidéo/audio, et le CG-1000 pour les studios d’enregistrement, le son live et les musiciens professionnels. L’oscillateur à quartz est le cœur du générateur d’horloge. Chaque modèle propose un OCXO (oven-controlled crystal oscillator), qui offre une grande précision et n’est pas influencé par la température ambiante. Avec une fréquence d’horloge de 0,01 ppm*1, supérieure à celle d’un TCXO (temperature-compensated crystal oscillator), ces appareils sont parfaits pour créer des systèmes de synchronisation de haute précision, avec une stabilité de fréquence de sortie word de ±0,005 ppm ou moins par jour. Chaque modèle est équipé d’une entrée prenant en charge un signal de 10 MHz. Cela permet de les connecter à une horloge au rubidium ou à une horloge GPS, offrant une précision encore supérieure.

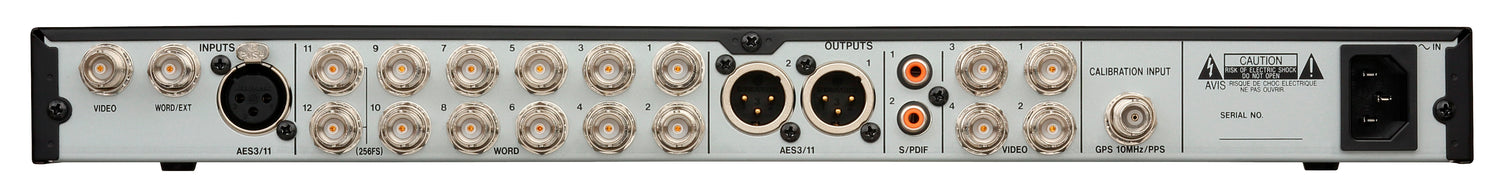

Entrées et sorties

ENTRÉE VIDÉO
Connecteur BNC
Niveau d’entrée 0.5–2.0 Vp-p
Impédance d’entrée 75 Ohm activable/désactivable dans le menu
Format d’entrée
SD video black burst NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync NTSC B/W (RS-170)
HD video tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Déviation de fréquence autorisée ±10 ppm

ENTRÉES WORD/EXT
Connecteur BNC
Niveau d’entrée 0.5–5.0 Vp-p
Impédance d’entrée 75/50 Ohm réglable sur 75/50/OFF dans le menu
Fréquences prises en charge
WORD CLOCK 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN pris en charge uniquement lorsque 48/96/192 kHz est sélectionné
ATOM 10.0 MHz
GPS 10.0 MHz
Déviation de fréquence autorisée ±10 ppm

ENTRÉE AES3/11
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Niveau d’entrée 0.2–10 Vp-p
Impédance d’entrée 110 Ohm
Format AES11-2003, AES3-2003, IEC60958-4
Fréquences prises en charge 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN pris en charge uniquement lorsque 48/96/192 kHz est sélectionné
Déviation de fréquence autorisée ±10 ppm

ENTRÉE DE CALIBRAGE
Connecteur BNC
Niveau d’entrée 0.5–5.0 Vp-p
Impédance d’entrée 50 Ohm activable/désactivable dans le menu
Fréquences prises en charge
ATOM 10.0 MHz
GPS 10.0 MHz, PPS

SORTIES VIDÉO
Connecteur BNC
Impédance de sortie 75 Ohm
Format de sortie
SD video black burst NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync NTSC B/W (RS-170)
HD video tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

SORTIES WORD
Connecteur BNC
Niveau de sortie 1.0–3.5 Vp-p réglable par paliers de 0.5V dans le menu
Impédance de sortie 75 Ohm
Fréquences prises en charge
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, connexion uniquement 11/12)
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN pris en charge uniquement lorsque 48/96/192 kHz est sélectionné

SORTIES AES3/11
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Niveau de sortie 2.5 Vp-p
Impédance de sortie 110 Ohm
Format AES11-2003, AES3-2003, IEC60958-4
Fréquences prises en charge 32/44.1/48/88.2/96/176.4/192 kHz

SORTIES S/PDIF
Prise RCA
Niveau de sortie 0.5 Vpp
Impédance de sortie 75 Ohm
Format IEC 60958-3 (SPDIF)
Fréquences prises en charge 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN pris en charge uniquement lorsque 48/96/192 kHz est sélectionné

SORTIE D’ALARME (CG-2000 uniquement)
Connecteur Euroblock à 6 broches
Format de sortie Collecteur ouvert
Impédance de sortie 10 Ohm
Rigidité diélectrique 20 V
Courant de sortie maximal 50 mA

Oscillateur interne
OCXO (oven-controlled crystal oscillator)
Déviation de fréquence autorisée ±0.01 ppm (valeur ajustée en sortie d’usine)
Caractéristiques de température de fréquence ±0.05 ppm (0 à 40 ºC)
Stabilité de fréquence à long terme ±0.005 ppm (quotidienne)
±0.5 ppm (annuelle)

Alimentation et autres spécifications
Alimentation 100–240 V
Consommation CG-2000 14 W, CG-1800 11.5 W, CG-1000 10 W
Dimensions externes (L x H x P) 483 mm x 44 mm x 310 mm
Poids CG-2000 3.3 kg, CG-1800 3.2 kg, CG-1000 3.1 kg
Plage de température de fonctionnement 0–40 °C
