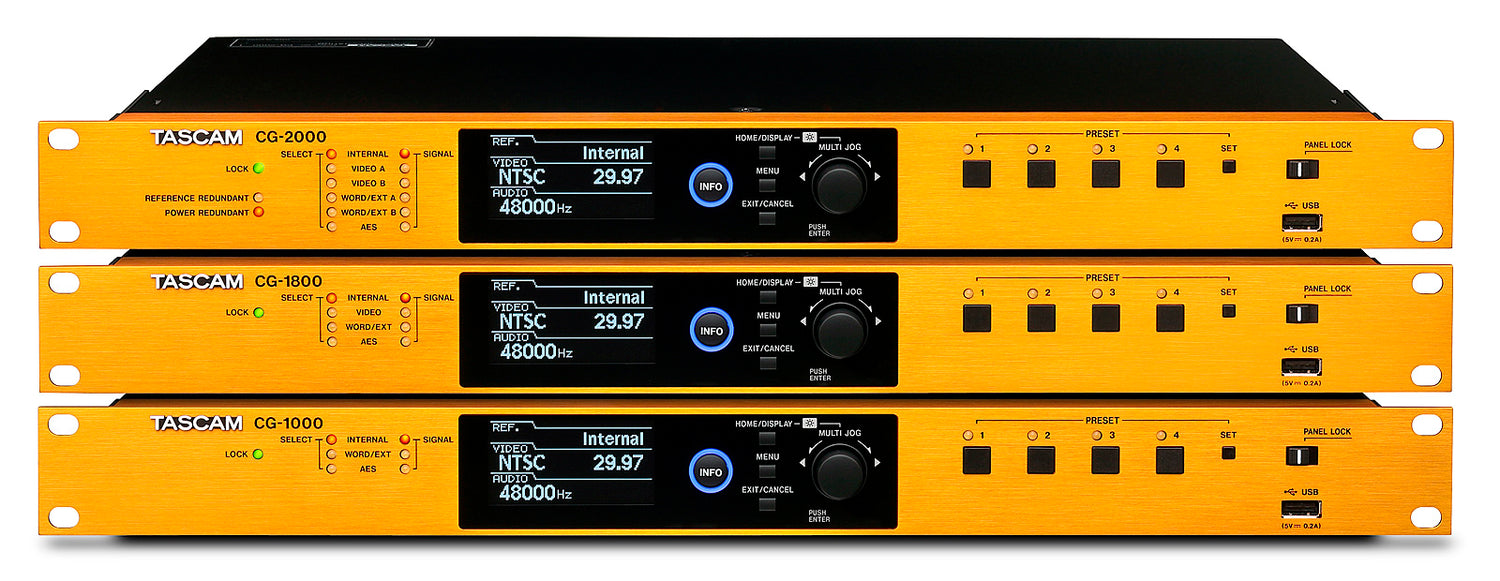

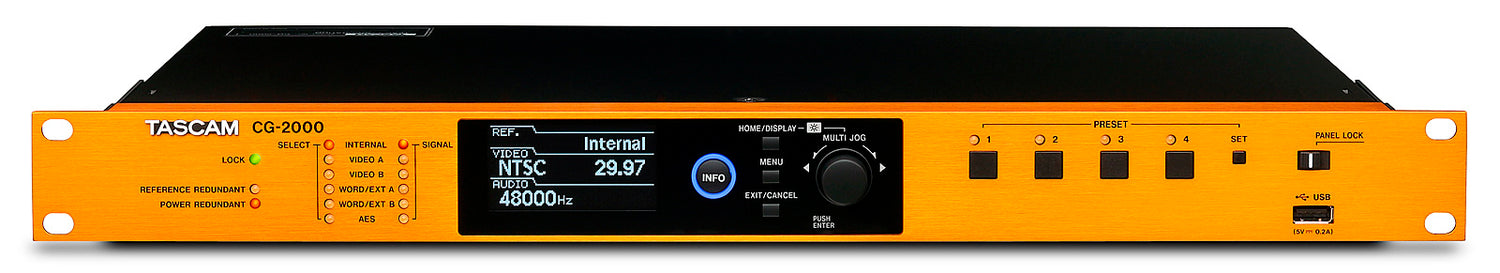

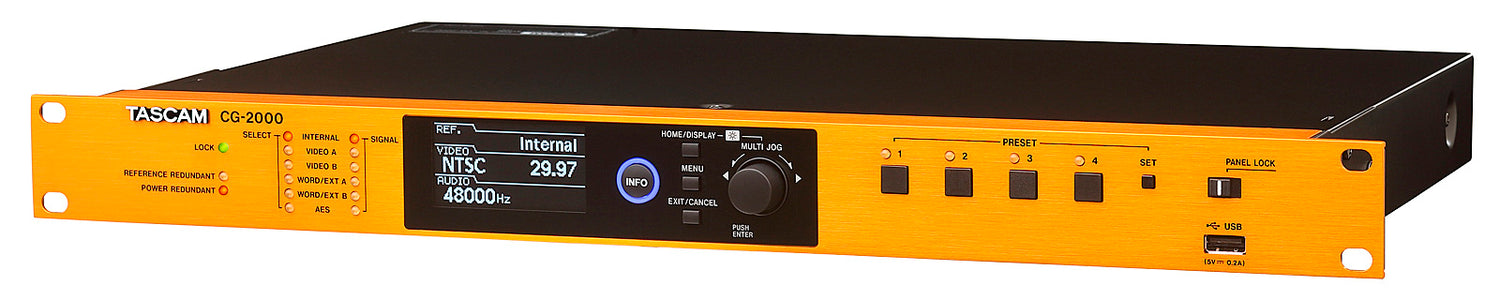

Les générateurs d’horloge maîtres de la série CG reposent sur un oscillateur à quartz de haute précision, une gestion du jitter et un réverrouillage sans erreur pour une précision d’horloge ultra-élevée. Le CG-2000 est conçu pour la diffusion et la postproduction, le CG-1800 pour les petits et grands systèmes de synchronisation vidéo/audio et le CG-1000 pour les studios d’enregistrement, le son live et les musiciens professionnels. L’oscillateur à quartz est le cœur du générateur d’horloge. Chaque modèle propose un OCXO (oven-controlled crystal oscillator), qui offre une grande précision et n’est pas affecté par la température ambiante. Avec une fréquence d’horloge de 0,01 ppm, qui dépasse celle d’un TCXO (temperature-compensated crystal oscillator), ces appareils sont parfaits pour créer des systèmes de synchronisation de haute précision, avec une stabilité de fréquence de sortie word de ±0,005 ppm ou moins par jour. Chaque modèle est équipé d’une prise d’entrée prenant en charge un signal de 10 MHz. Cela permet de les connecter à une horloge au rubidium ou à une horloge GPS pour une précision encore supérieure.

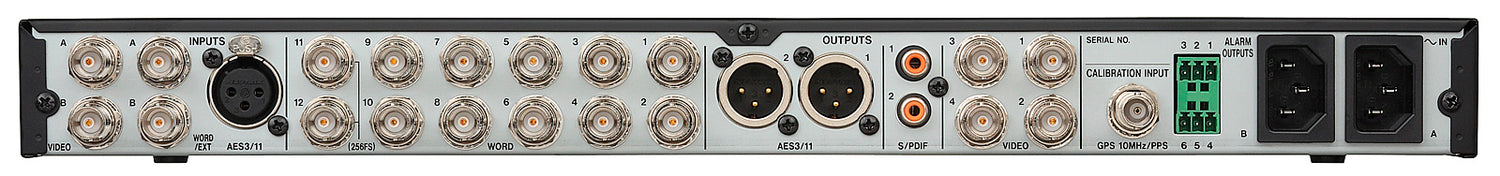

Entrées et sorties

ENTRÉE VIDÉO
Connecteur BNC
Niveau d’entrée
0.5-2.0 Vp-p
Impédance d’entrée
75 ohm (activation/désactivation dans le menu)
Format d’entrée
SD video black burst: NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync: NTSC B/W (RS-170)
HD video tri-level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Écart de fréquence autorisé
±10 ppm

ENTRÉES WORD/EXT
Connecteur BNC
Niveau d’entrée
0.5-5.0 Vp-p
Impédance d’entrée
75/50 ohm (réglable sur 75/50/AF dans le menu)
Fréquences prises en charge
WORD CLOCK: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN pris en charge uniquement lorsque 48/96/192 kHz est sélectionné)
ATOM: 10.0 MHz
GPS: 10.0 MHz
Écart de fréquence autorisé
±10 ppm

ENTRÉE AES3/11
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Niveau d’entrée
0.2-10 Vp-p
Impédance d’entrée
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Fréquences prises en charge
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN pris en charge uniquement lorsque 48/96/192 kHz est sélectionné)
Écart de fréquence autorisé
±10 ppm

ENTRÉE DE CALIBRATION
Connecteur BNC
Niveau d’entrée
0.5-5.0 Vp-p
Impédance d’entrée
50 ohm (activation/désactivation dans le menu)
Fréquences prises en charge
ATOM: 10.0 MHz
GPS: 10.0 MHz, PPS

SORTIES VIDÉO
Connecteur BNC
Impédance de sortie
75 ohm
Format de sortie
SD video black burst: NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync: NTSC B/W (RS-170)
HD video tri-level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

SORTIES WORD
Connecteur BNC
Niveau de sortie
1.0-3.5 Vp-p (réglable par paliers de 0.5V dans le menu)
Impédance de sortie
75 ohm
Fréquences prises en charge
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, uniquement connecteurs 11/12)
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN pris en charge uniquement lorsque 48/96/192 kHz est sélectionné)

SORTIES AES3/11
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Niveau de sortie
2.5 Vp-p
Impédance de sortie
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Fréquences prises en charge
32/44.1/48/88.2/96/176.4/192 kHz

SORTIES S/PDIF
Prise RCA
Niveau de sortie
0.5 Vpp
Impédance de sortie
75 ohm
Format
IEC 60958-3 (SPDIF)
Fréquences prises en charge
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN pris en charge uniquement lorsque 48/96/192 kHz est sélectionné)

SORTIE D’ALARME (CG-2000 uniquement)
Connecteur Euroblock à 6 broches
Format de sortie
Collecteur ouvert
Impédance de sortie
10 ohm
Rigidité diélectrique
20 V
Courant de sortie maximal
50 mA

Performances
Oscillateur interne
OCXO (oven-controlled crystal oscillator)
Écart de fréquence autorisé
±0.01 ppm (valeur ajustée lors de l’expédition depuis l’usine)
Caractéristiques de température de fréquence
±0.05 ppm (0 to 40 ºC)
Stabilité de fréquence à long terme
±0.005 ppm (quotidienne)
±0.5 ppm (annuelle)

Alimentation et autres caractéristiques
Alimentation
100-240 V
Consommation électrique
14 W
Dimensions externes (l × h × p)
483 mm × 44 mm × 310 mm
Poids
3.3 kg
Plage de température de fonctionnement
0-40 °C

Niveau de sortie: 0.5 Vpp
Impédance de sortie: 75 ohm
Format: IEC 60958-3 (SPDIF)
Fréquences prises en charge: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN pris en charge uniquement lorsque 48/96/192 kHz est sélectionné)

SORTIE D’ALARME (CG-2000 uniquement): Connecteur Euroblock à 6 broches
Format de sortie: Collecteur ouvert
Impédance de sortie: 10 ohm
Rigidité diélectrique: 20 V
Courant de sortie maximal: 50 mA
Oscillateur interne: OCXO (oven-controlled crystal oscillator)
Écart de fréquence autorisé: ±0.01 ppm (valeur ajustée lors de l’expédition depuis l’usine)
Caractéristiques de température de fréquence: ±0.05 ppm (0 to 40 ºC)
Stabilité de fréquence à long terme: ±0.005 ppm (quotidienne), ±0.5 ppm (annuelle)
Alimentation: 100-240 V
Consommation électrique: CG-2000: 14 W, CG-1800: 11.5 W, CG-1000: 10 W
Dimensions externes (W x H x D): 483 x 44 x 310 mm
Poids: CG-2000: 3.3 kg, CG-1800: 3.2 kg, CG-1000: 3.1 kg
Plage de température de fonctionnement: 0-40 °C
