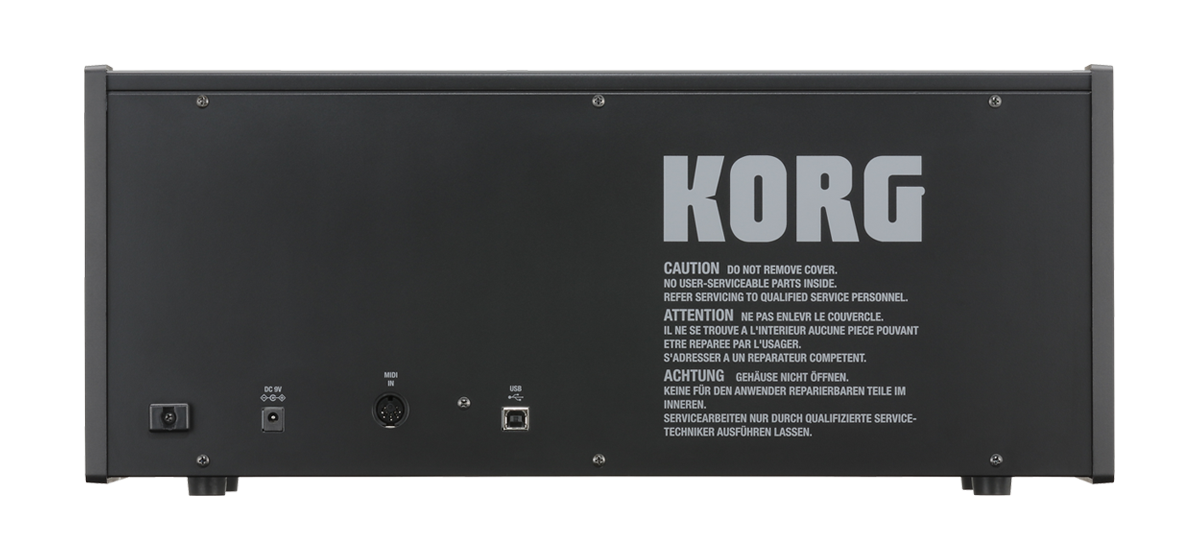

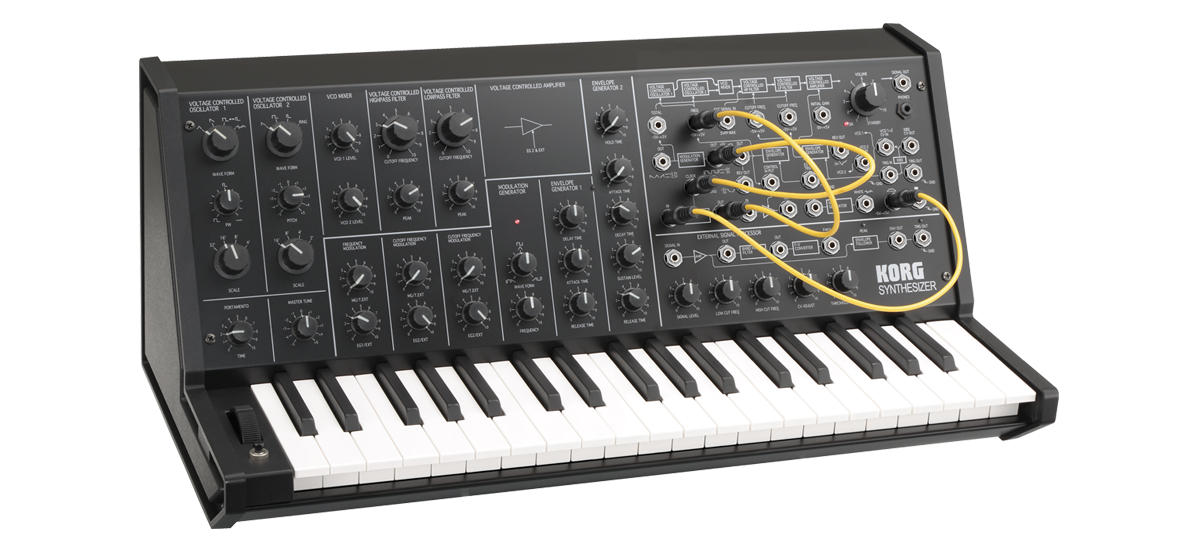

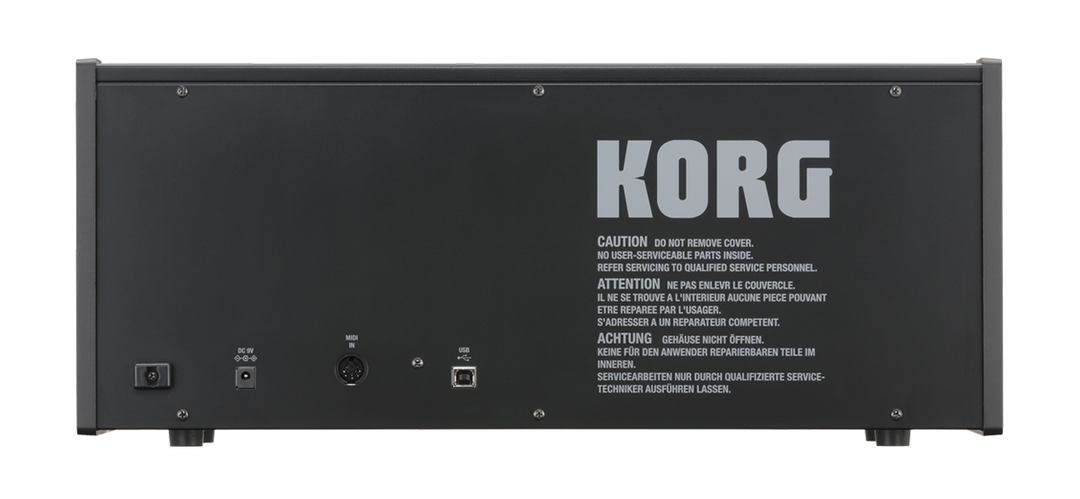

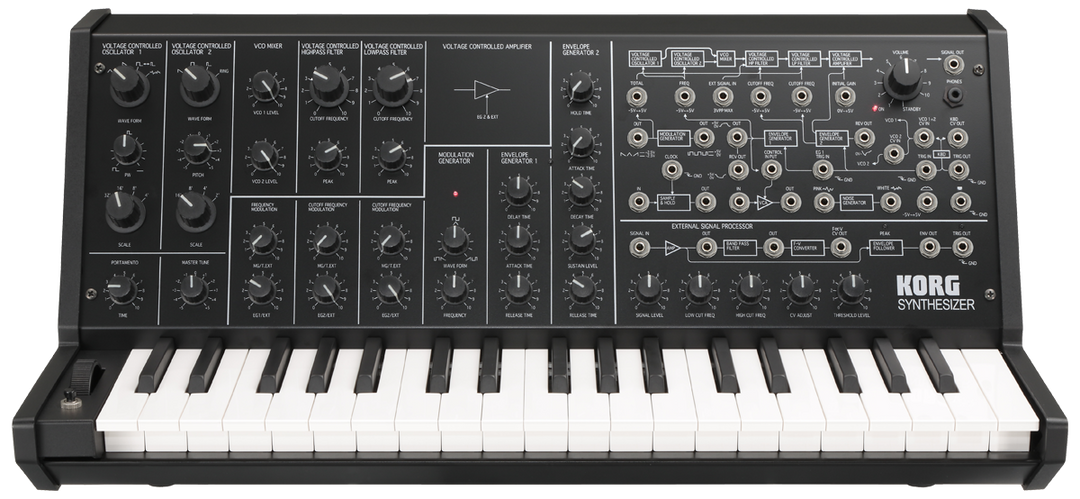

Korg MS-20 Mini Synthétiseur

Spécifications

Craviers

C – C : 37 notes (3 octaves), mini clavier conçu spécifiquement pour le MS-20 mini

Oscillateur commandé en tension 1 (VCO 1)

Échelle (32', 16', 8', 4') (6 octaves, +cent, -cent)

Forme d’onde (triangle, dent de scie, carré PW, bruit blanc) (4 modes)

Réglage de la largeur d’impulsion 1:1 - 1:infini

Oscillateur commandé en tension 2 (VCO 2)

Échelle (16', 8', 4', 2') (6 octaves, +cent, -cent)

Forme d’onde (dent de scie, carré, impulsion, modulateur en anneau) (4 modes)

Hauteur (± 1 octave) 　 　

Contrôle principal du VCO

Accordage principal (± 100cent)

Portamento (max. 10sec)

Intensité de modulation de fréquence par MG/T.EXT (-5V - +5V)

Intensité de modulation de fréquence par EG1/EXT (-5V - 0V) 　 　

Mélangeur VCO

Filtre passe-haut commandé en tension (VCF HPF)

Fréquence de coupure (50Hz - 15,000Hz)

Crête (plat - OSC auto-oscillant)

Intensité de modulation de la fréquence de coupure par MG/T.EXT (-5V - +5V)

Intensité de modulation de la fréquence de coupure par EG2/EXT (-5V - +5V) 　 　 　

Filtre passe-bas commandé en tension (VCF LPF)

Fréquence de coupure (50Hz - 15,000Hz)

Crête (plat - OSC auto-oscillant)

Intensité de modulation de la fréquence de coupure par MG/T.EXT (-5V - +5V)

Intensité de modulation de la fréquence de coupure par EG2/EXT (-5V - +5V) 　 　 　

Générateur d’enveloppe 1

Temps de délai (10sec)

Temps d’attaque (10sec)

Temps de relâchement (10sec) 　 　

Générateur d’enveloppe 2

Temps de maintien (20sec)

Temps d’attaque (10sec)

Temps de décroissance (10sec)

Niveau de sustain (0V - 5V)

Temps de relâchement (10sec)

Générateur de modulation (LFO)

Forme d’onde (dent de scie positive - triangle - dent de scie négative, impulsion large - carré - impulsion étroite)

Fréquence (0.1Hz ～ 20Hz)

Contrôleur manuel

Molette de contrôle (clic central)

Interrupteur momentané -->GND

Section de contrôle

Niveau du signal d’entrée

Fréquence de coupure Low (50Hz - 2,500Hz)

Fréquence de coupure High (100Hz - 5,000Hz)

Réglage CV

Niveau de seuil

Entrées et sorties

Entrée de signal

Sortie amplificateur

Sortie filtre passe-bande

Sortie CV (0 - +8.4V)

Sortie ENV (0 - +5V)

Sortie Trig (+5V-->GND)

Sortie de signal (mini-jack téléphonique mono 1/8", impédance de sortie 3.5k Ω, sortie 2Vp-p)

Sortie casque (mini-jack téléphonique stéréo 1/8", 33 Ω 48mW)

Type B, entrée/sortie USB-MIDI  *Seuls les messages de notes (la vélocité n’est pas utilisée) peuvent être transmis et reçus.

Entrée MIDI, seuls les messages de notes (la vélocité n’est pas utilisée) peuvent être transmis et reçus.

Alimentation

DC9V

Dimensions

(L x P x H)

493 ×257 × 208 mm / 19.41 x 10.12 x 8.19 inches

Poids

4.8 kg / 10.58 lbs.

Accessoires

Adaptateur secteur (9V/1.7A), cordons de raccordement x 10
