Yamaha TF3 - Digital Mixer
Trouvé moins cher ?
TTC • B2B HT
- De nombreux inputs
- Contrôle pratique pour la plupart des situations
- Beaucoup de possibilités dans une console compacte

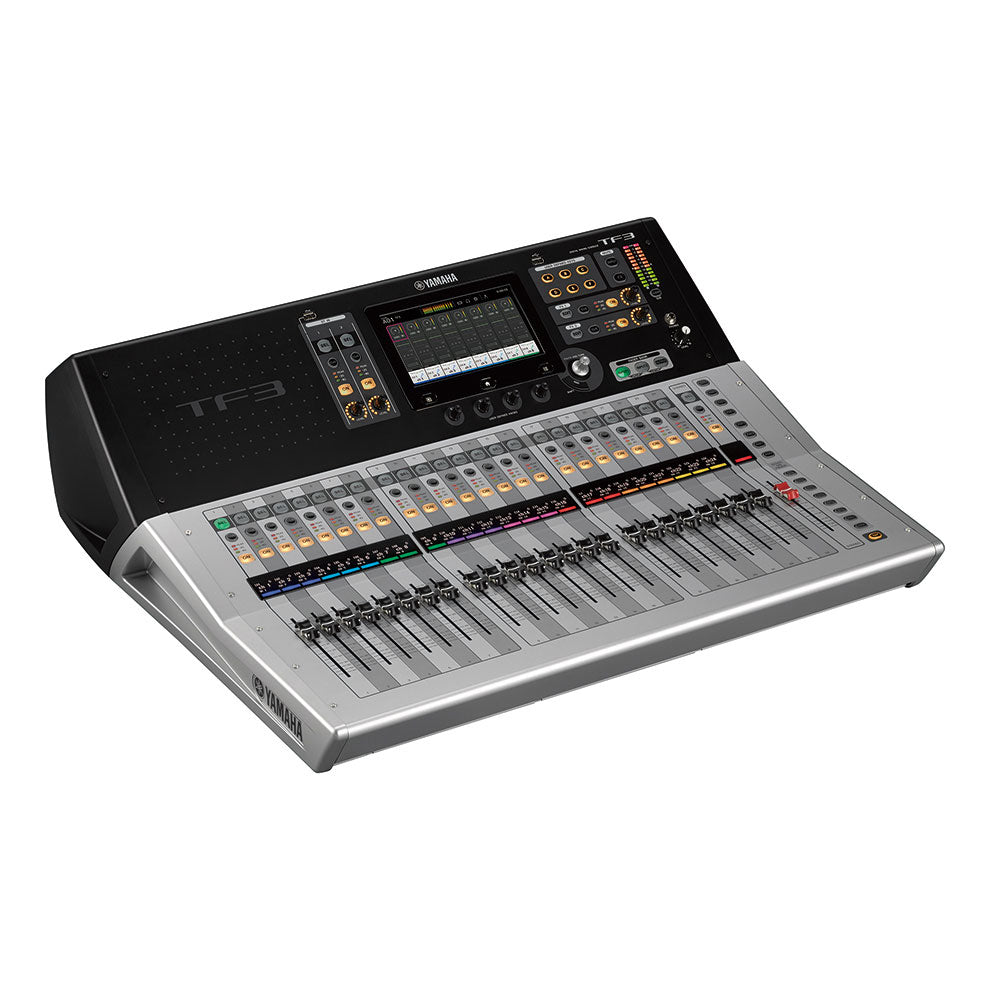

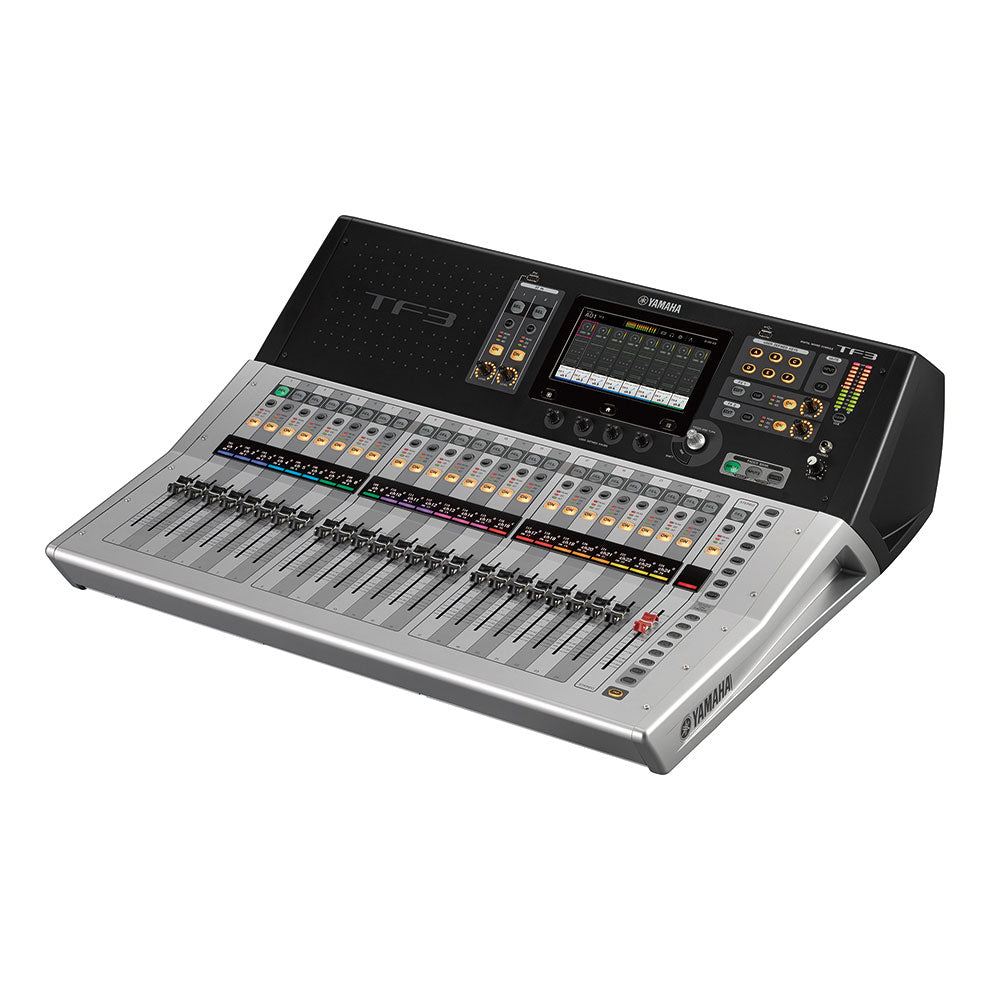

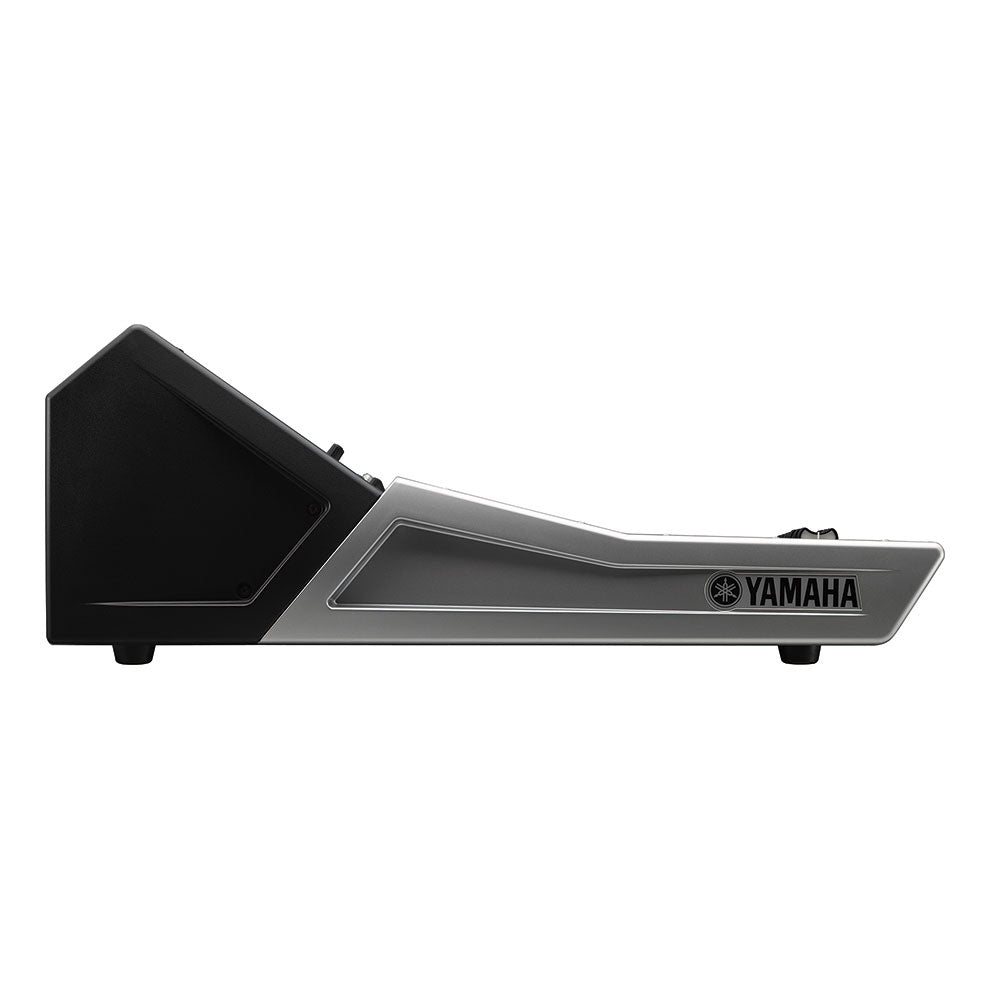

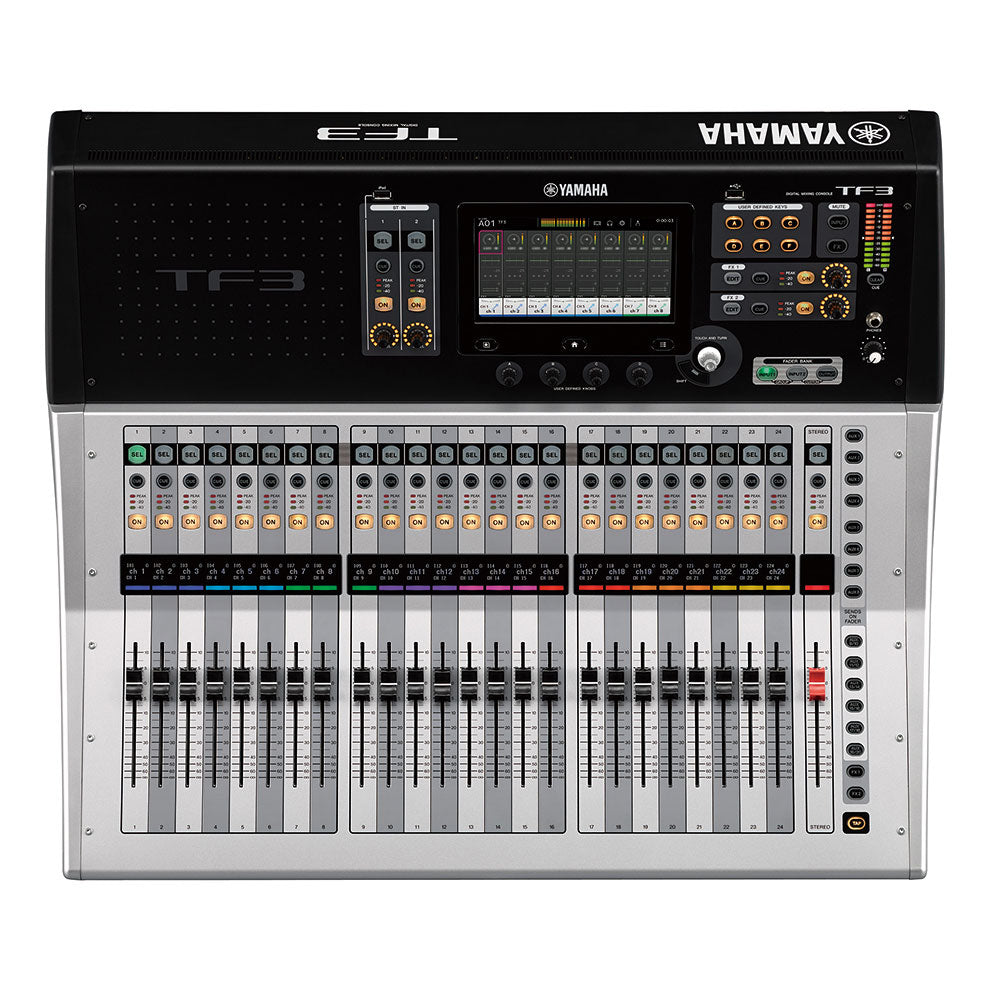

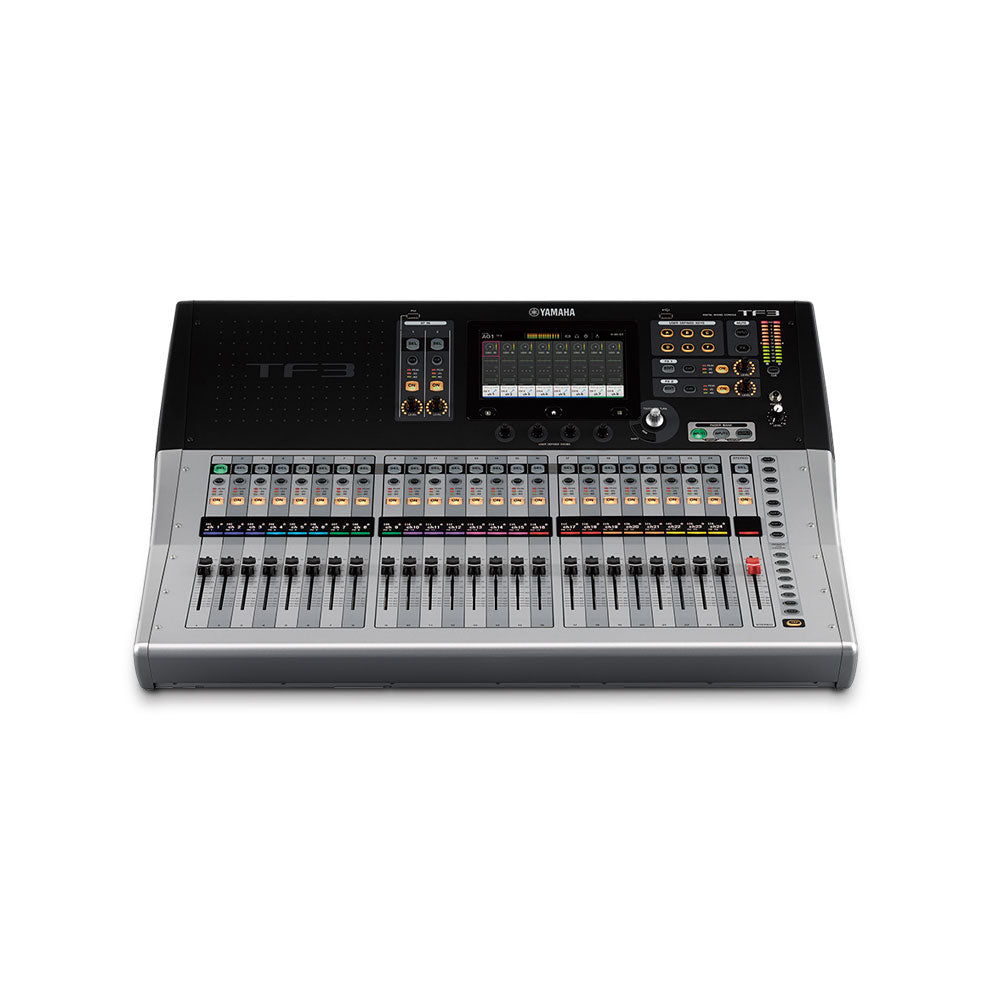

Yamaha TF3
- 25 faders motorisés (24 faders de canal + 1 master)
- 48 inputs pour mixage (40 mono + 2 stéréo + 2 retour)
- 20 Aux (8 mono + 6 stéréo) + Stéréo + Sub bus
- 8 groupes DCA avec Roll-out

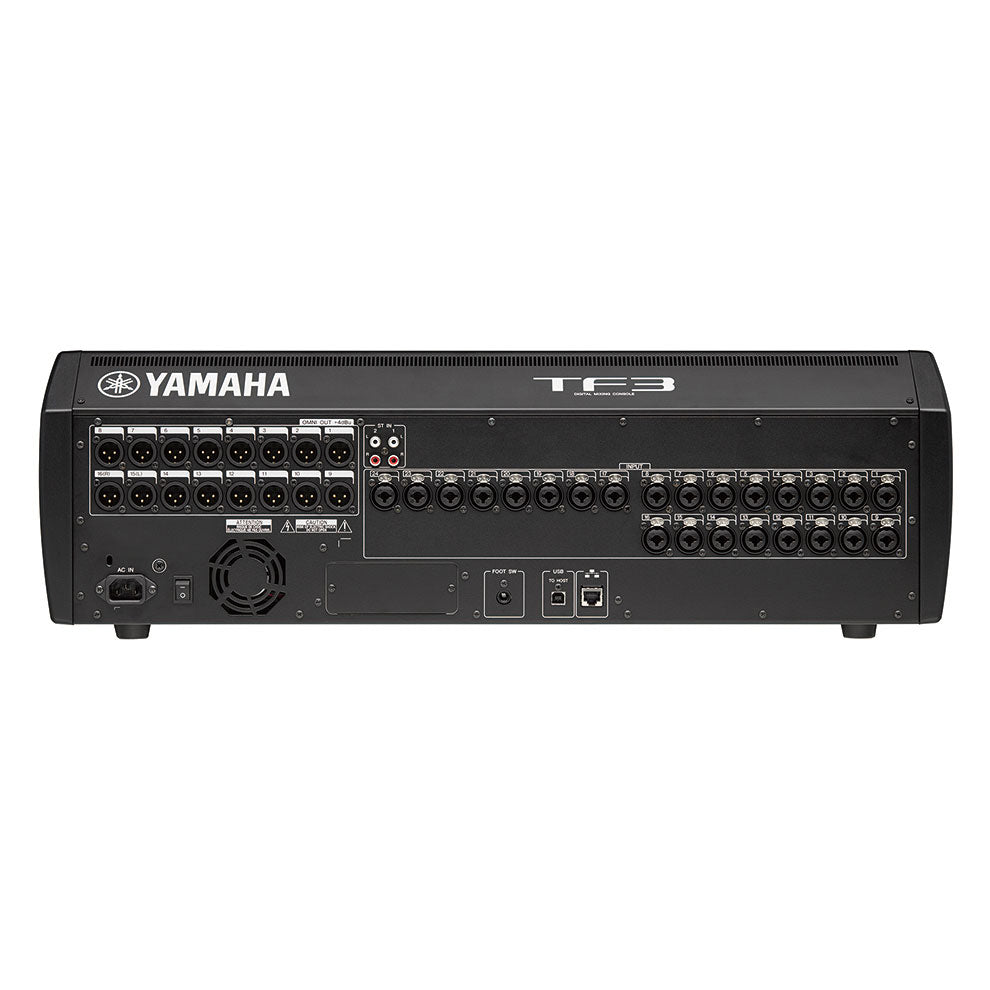

- 24 entrées combo mic/line analogiques XLR/TRS + 2 entrées ligne stéréo phono analogiques
- 16 sorties analogiques XLR
- 34 x 34 canaux de lecture et enregistrement numérique via USB 2.0 + 2 x 2 via une clé USB
- 1 slot d'extension pour carte interface audio NY64-D
Spécifications
Configuration
| Configuration des faders | 24 + 1 (Master) | |
|---|---|---|
| Capacité de mixage | Canaux d’entrée | 48 (40 mono + 2 stéréo + 2 retours) |
| Bus auxiliaires | 20 (8 mono + 6 stéréo) | |
| Bus stéréo | 1 | |
| Sous-bus | 1 | |
| Fonctions des canaux d’entrée | 8 groupes DCA | |
| E/S | Entrées | 24 mic/ligne (combo XLR/TRS) + 2 lignes stéréo (phono) |
| Sorties | 16 (XLR) | |
| Emplacements d’extension | 1 | |
| Processeurs intégrés | DSP | 8 effets + 10 GEQ |
| USB | Interface audio USB 34x34, enregistrement sur 2 pistes vers une clé USB | |
Spécifications générales
| Fréquence d’échantillonnage | Interne | 48 kHz |
|---|---|---|
| Délai du signal | Inférieur à 2.6 ms, INPUT vers OMNI OUT, Fs=48 kHz | |
| Fader | 100 mm motorisés, résolution = 10 bits, +10 dB à –138 dB, –∞ dB pour tous les faders | |
| Distorsion harmonique totale | Inférieure à 0.05% 20 Hz–20 kHz @+4 dBu vers 600 ohms, INPUT vers OMNI OUT, Input Gain=Min. (mesurée avec un filtre de –18 dB/octave@80 kHz) | |
| Réponse en fréquence | +0.5, –1.5 dB 20 Hz–20 kHz, à +4 dBu en sortie @1kHz, INPUT vers OMNI OUT | |
| Plage dynamique | 110 dB typ., convertisseur DA, 107 dB typ., INPUT vers OMNI OUT, Input Gain=Min. | |
| Niveau de ronflement et de bruit | Bruit d’entrée équivalent | –128 dBu typ., Input Gain=Max. (mesuré avec un filtre de pondération A) |
| Bruit de sortie résiduel | –85 dBu, ST master désactivé (mesuré avec un filtre de pondération A) | |
| Diaphonie | –100 dB (mesurée avec un filtre de –30 dB/octave@22 kHz), canaux INPUT/OMNI OUT adjacents, Input Gain=Min. | |
| Alimentation requise | 100–240 V 50/60 Hz | |
| Consommation électrique | 110 W | |
| Dimensions | L | 716 mm (28.2in) |
| H | 225 mm (8.9in) | |
| P | 599 mm (23.6in) | |
Spécifications générales
| Poids net | 17.0 kg (37.5lb) | |
|---|---|---|
Spécifications générales
| Accessoires | Guide rapide, câble d’alimentation, informations de téléchargement de CUBASE AI | |
|---|---|---|
| Options | Carte d’extension, pédale (FC5) | |
| Autres | Température de fonctionnement : 0–40 °C, température de stockage : -20–60 °C | |
Caractéristiques des entrées analogiques
| Bornes d’entrée | GAIN | Impédance de charge | Pour utilisation avec nominal | Niveau d’entrée | Connecteur | symétrique / asymétrique | ||
|---|---|---|---|---|---|---|---|---|
| Sensibilité*1 | Nominal | Max. avant écrêtage | ||||||
| INPUT1-24 | +66dB | 7.5KΩ | Micros 50-600Ω ou lignes 600Ω | -82dBu (61.6V) | -62dBu (0.616mV) | -42dBu (6.16mV) | Jack combo (type XLR-3-31 *2 ou jack TRS *3) | Symétrique |
| -6dB | -10dBu (245mV) | +10dBu (2.45V) | +30dBu (24.5V) | |||||
| ST IN 1,2 | — | 10kΩ | Lignes 600Ω | -30dBV (31.6V) | -10dBV (316mV) | +10dBV (3.16V) | Jack RCA | Asymétrique |
*1. La sensibilité est le niveau le plus faible produisant une sortie de +4dBu (1.23V) ou le niveau de sortie nominal lorsque l’appareil est réglé sur le gain maximal. (Tous les faders et contrôles de niveau sont en position maximale.)
*2. 1 : GND, 2 : HOT, 3 : COLD
*3. Pointe : HOT, anneau : COLD, corps : GND
*Dans ces spécifications, 0dBu = 0.775Vrms.
*Une alimentation fantôme de +48V DC peut être fournie aux connecteurs de type XLR INPUT via chaque interrupteur contrôlé par le software.
Caractéristiques des sorties analogiques
| Bornes de sortie | Impédance de source | Pour utilisation avec nominal | GAIN SW | Niveau de sortie | Connecteur | symétrique / asymétrique | |
|---|---|---|---|---|---|---|---|
| Nominal | Max. avant écrêtage | ||||||
| OMNI OUT 1-16 | 75Ω | Lignes 600Ω | Position «+24dBu» (par défaut) | +4dBu (1.23 V) | +24dBu (12.3 V) | Type XLR-3-32 *1 | Symétrique |
| PHONES *3 | 100Ω | Casques 40Ω | — | 3mW | 75mW | Jack stéréo (TRS) *2 | Asymétrique |
*1.1 : GND, 2 : HOT, 3 : COLD
*2 Pointe : LEFT, anneau : RIGHT, corps : GND
*3 La position du contrôle de niveau est réduite de 16dB par rapport au maximum.
*Dans ces spécifications, 0dBu = 0.775Vrms.
*Tous les convertisseurs DA de sortie sont de 24 bits, avec suréchantillonnage 128 fois.
Spécifications des entrées/sorties numériques
| Bornes | Format | Longueur des données | Audio | Connecteur |
|---|---|---|---|---|
| USB (TO HOST) | USB | 24bit | 34ch entrée / 34ch sortie, PCM | USB (type B) |
| iPad | USB | — | Lecture : données de fichiers MP3 ou WAV / Enregistrement : données de fichiers WAV | USB (type A) |
Spécifications des E/S de commande
| Bornes | Format | Niveau | Connecteur |
|---|---|---|---|
| NETWORK | IEEE802.3 | 10BASE-T/100Base-TX | RJ-45 |
| FOOT SW | — | — | Jack TS |
