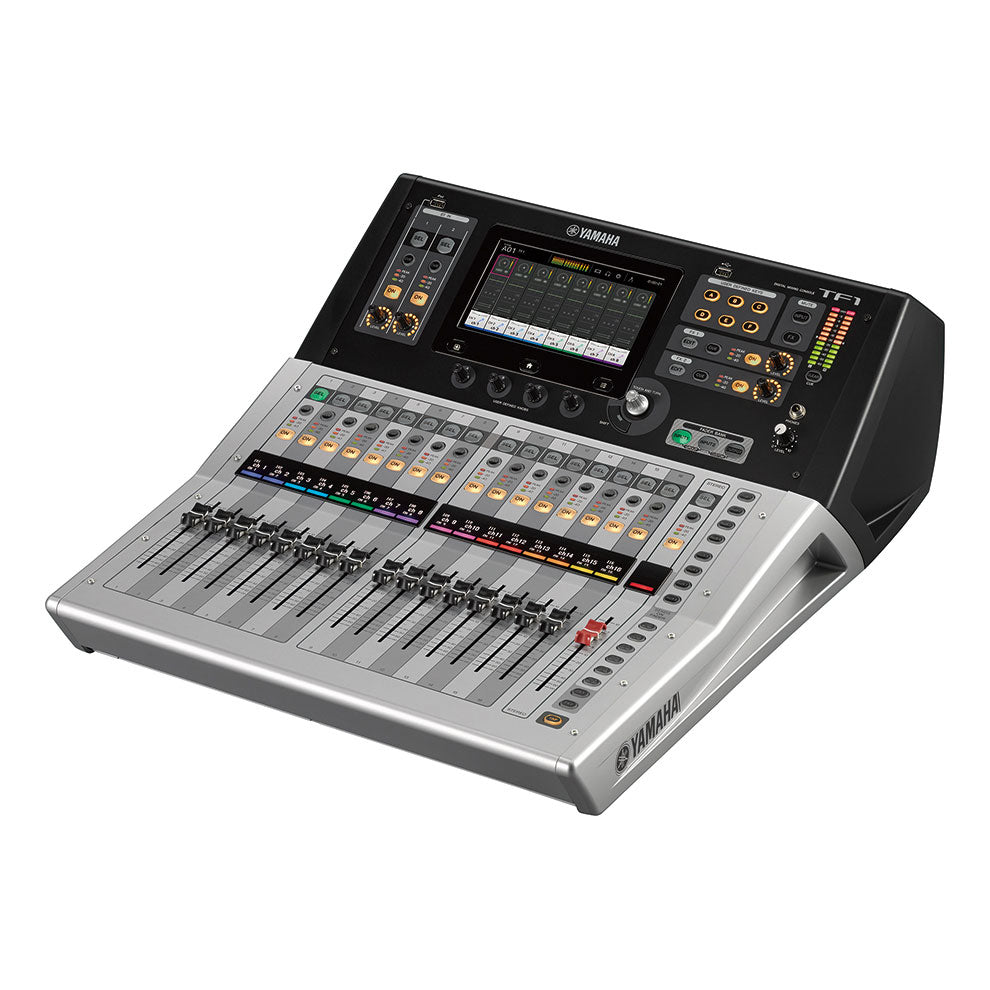

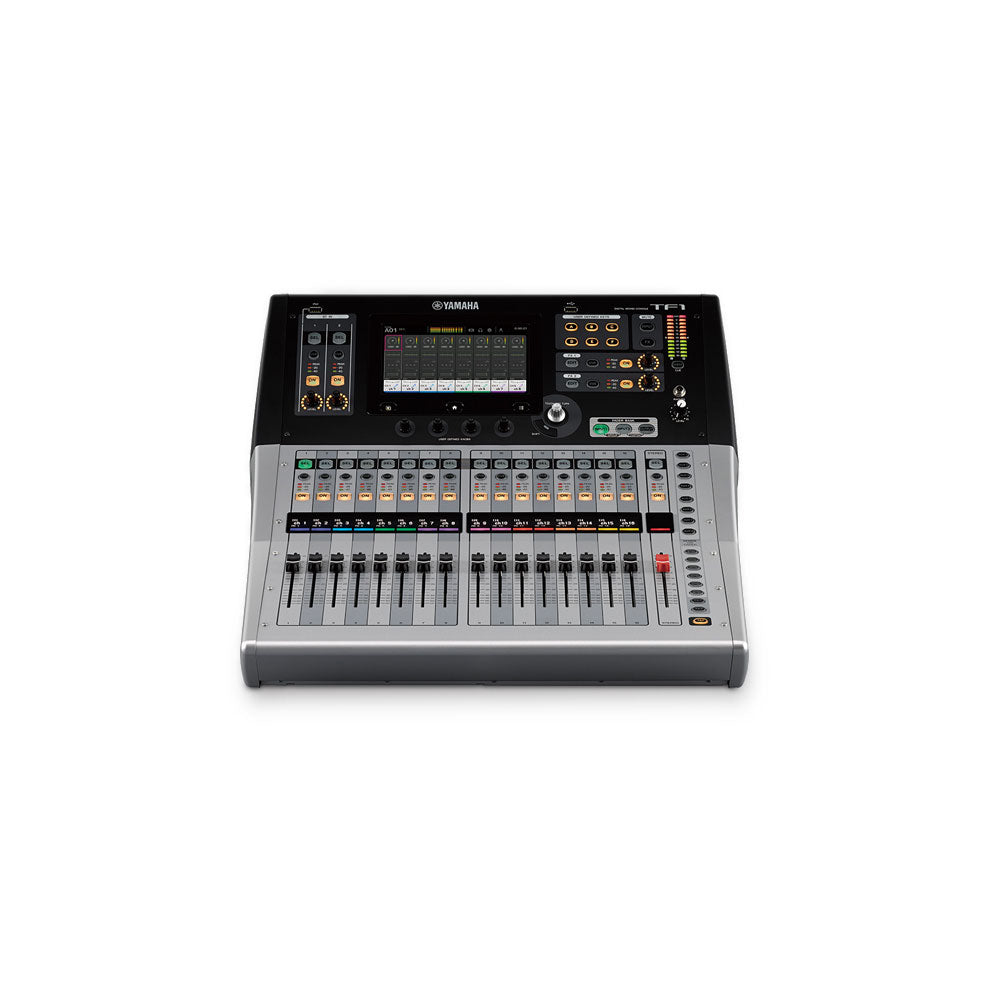

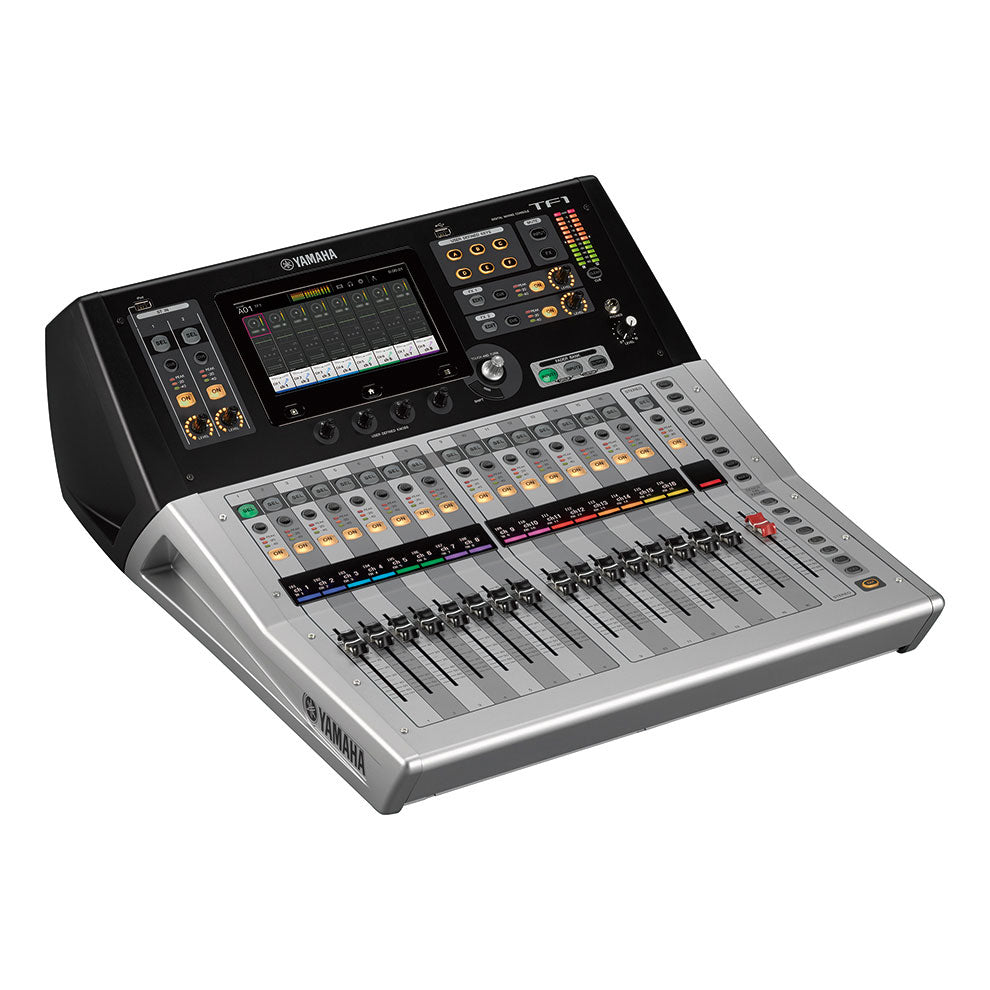

Yamaha TF1 - Digital Mixer
Trouvé moins cher ?
TTC • B2B HT
- Compact et transportable
- Montable en rack
- La console Yamaha TF1 offre tout ce dont vous avez besoin pour les systèmes plus petits
Console numérique Yamaha TF1

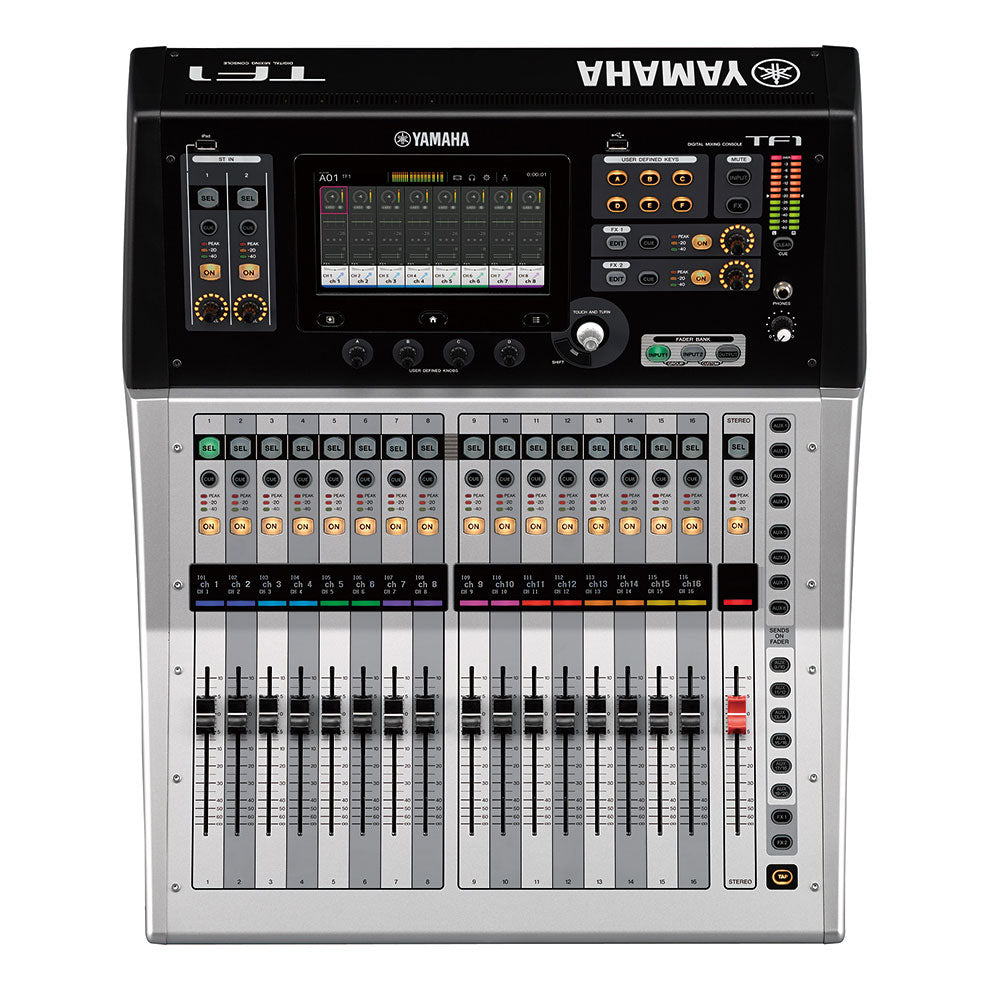

- 17 faders motorisés (16 faders de canal + 1 master)
- 40 canaux d'entrée pour mixage (32 mono + 2 stéréo + 2 retour)
- 20 bus auxiliaires (8 mono + 6 stéréo) + Stéréo + Sub
- 8 groupes DCA avec Roll-out
- 16 entrées combo mic/ligne analogiques XLR/TRS + 2 entrées phono stéréo analogiques
- 16 sorties analogiques XLR
- Enregistrement et lecture numérique 34 x 34 canaux via USB 2.0 + 2 x 2 via clé USB
- 1 slot d'extension pour carte interface audio NY64-D
Spécifications de la table de mixage numérique Yamaha TF 1
Vue d’ensemble
| Configuration des faders | 16 + 1 (Master) | |
|---|---|---|
| Capacité de mixage | Canaux d’entrée | 40 (32 mono + 2 stéréo + 2 retours) |
| Bus auxiliaires | 20 (8 mono + 6 stéréo) | |
| Bus stéréo | 1 | |
| Sous-bus | 1 | |
| Fonctions des canaux d’entrée | 8 groupes DCA | |
| E/S | Entrées | 16 mic/ligne (combo XLR/TRS) + 2 lignes stéréo (phono) |
| Sorties | 16 (XLR) | |
| Emplacements d’extension | 1 | |
| Processeurs intégrés | DSP | 8 effets + 10 GEQ |
| USB | Interface USB Audio 34x34, enregistrement 2 pistes sur clé USB | |
Spécifications générales
| Fréquence d’échantillonnage | Interne | 48 kHz |
|---|---|---|
| Délai du signal | Moins de 2.6 ms, INPUT vers OMNI OUT, Fs=48 kHz | |
| Fader | Motorisés de 100 mm, résolution = 10-bit, +10 dB à –138 dB, –∞ dB tous les faders | |
| Distorsion harmonique totale | Moins de 0.05% 20 Hz–20 kHz @+4 dBu dans 600 ohm, INPUT vers OMNI OUT, Input Gain=Min. (Mesuré avec un filtre de –18 dB/octave@80 kHz) | |
| Réponse en fréquence | +0.5, –1.5 dB 20 Hz–20 kHz, à +4 dBu en sortie @1kHz, INPUT vers OMNI OUT | |
| Plage dynamique | 110 dB typ., convertisseur DA, 107 dB typ., INPUT vers OMNI OUT, Input Gain=Min. | |
| Niveau de ronflement et de bruit | Bruit d’entrée équivalent | –128 dBu typ., Input Gain=Max. (Mesuré avec un filtre de pondération A) |
| Bruit de sortie résiduel | –85 dBu, ST master désactivé (Mesuré avec un filtre de pondération A) | |
| Diaphonie | –100 dB (Mesuré avec un filtre de –30 dB/octave@22 kHz), canaux INPUT/OMNI OUT consécutifs, Input Gain=Min. | |
| Alimentation requise | 100–240 V 50/60 Hz | |
| Consommation électrique | 100 W | |

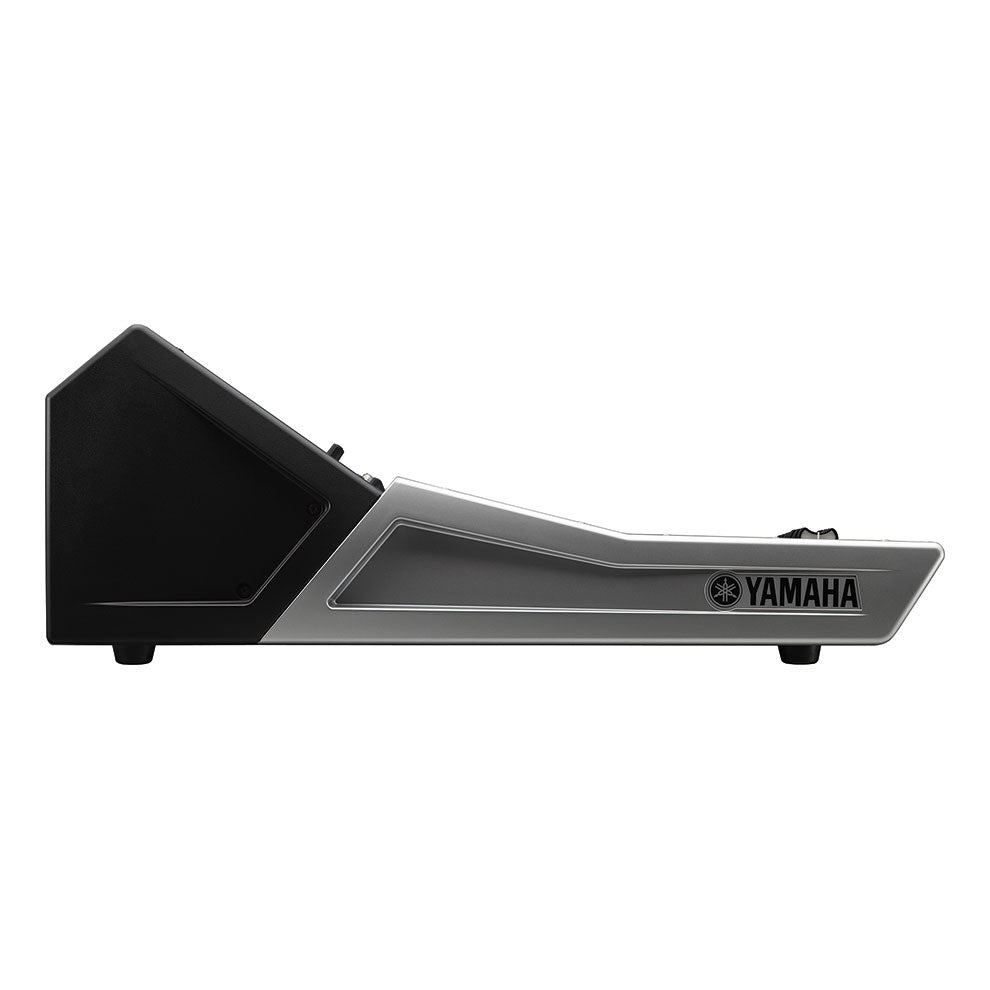

| Dimensions | L | 510 mm (20.1in) |
| H | 225 mm (8.9in) | |
| P | 599 mm (23.6in) | |
Spécifications générales du Yamaha TF1
| Poids net | 13.5 kg (29.8lb) | |
|---|---|---|
Spécifications générales
| Accessoires | Guide rapide, câble d’alimentation, informations de téléchargement de CUBASE AI | |
|---|---|---|
| Options | Kit de montage en rack RK5014, carte d’extension, pédale (FC5) | |
| Autres | Température de fonctionnement : 0–40 °C, température de stockage : -20–60 °C | |
Caractéristiques des entrées analogiques
| Bornes d’entrée | GAIN | Impédance de charge | Pour utilisation avec nominale | Niveau d’entrée | Connecteur | symétrique / asymétrique | ||
|---|---|---|---|---|---|---|---|---|
| Sensibilité*1 | Nominal | Max. avant écrêtage | ||||||
| INPUT1-16 | +66dB | 7.5KΩ | Micros 50-600Ω ou lignes 600Ω | -82dBu (61.6V) | -62dBu (0.616mV) | -42dBu (6.16mV) | Prise combo (type XLR-3-31 *2 ou jack TRS *3) | Symétrique |
| -6dB | -10dBu (245mV) | +10dBu (2.45V) | +30dBu (24.5V) | |||||
| ST IN 1,2 | — | 10kΩ | Lignes 600Ω | -30dBV (31.6V) | -10dBV (316mV) | +10dBV (3.16V) | Prise RCA | Asymétrique |
*1. La sensibilité est le niveau le plus faible produisant une sortie de +4dBu (1.23V) ou le niveau de sortie nominal lorsque l’appareil est réglé sur le gain maximal. (Tous les faders et réglages de niveau sont en position maximale.)
*2. 1: GND, 2: HOT, 3: COLD
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*Dans ces spécifications, 0dBu = 0.775Vrms.
*+48V DC (alimentation fantôme) peut être fournie aux connecteurs de type XLR INPUT via chaque commutateur contrôlé par logiciel.

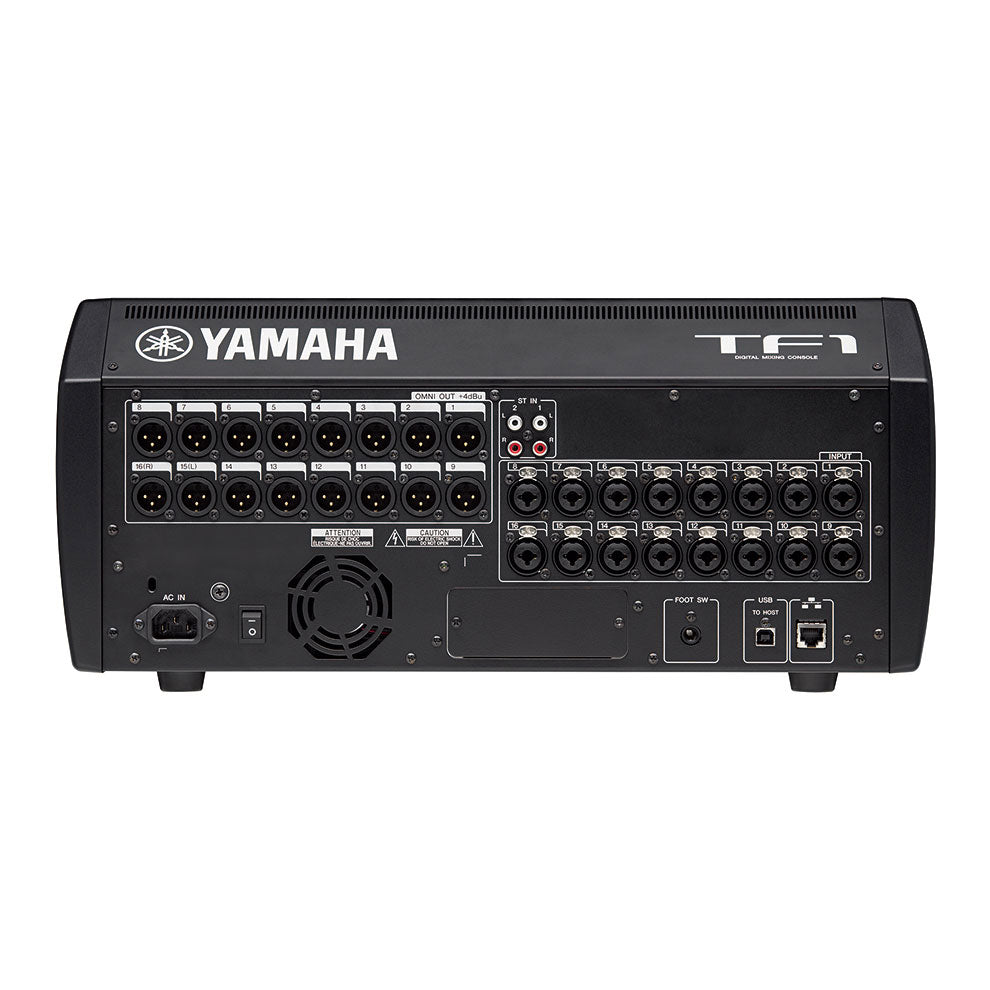

Caractéristiques des sorties analogiques
| Bornes de sortie | Impédance de source | Pour utilisation avec nominale | GAIN SW | Niveau de sortie | Connecteur | symétrique / asymétrique | |
|---|---|---|---|---|---|---|---|
| Nominal | Max. avant écrêtage | ||||||
| OMNI OUT 1-16 | 75Ω | Lignes 600Ω | Position “+24dBu” (par défaut) | +4dBu (1.23 V) | +24dBu (12.3 V) | Type XLR-3-32 *1 | Symétrique |
| PHONES *3 | 100Ω | Casques 40Ω | — | 3mW | 75mW | Prise casque stéréo (TRS) *2 | Asymétrique |
*1.1: GND,2: HOT, 3: COLD
*2 Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 La position du réglage de niveau est réduite de 16dB par rapport au maximum.
*Dans ces spécifications, 0dBu = 0.775Vrms.
*Tous les convertisseurs DA de sortie sont de 24bit, avec suréchantillonnage 128fois.
Spécifications des entrées/sorties numériques
| Borniers | Format | Longueur des données | Audio | Connecteur |
|---|---|---|---|---|
| USB (TO HOST) | USB | 24bit | Entrée 34ch / sortie 34ch, PCM | USB (type B) |
| iPad | USB | — | Lecture : données de fichiers MP3 ou WAV / Record : données de fichiers WAV | USB (type A) |
Spécifications des E/S de contrôle
| Borniers | Format | Niveau | Connecteur |
|---|---|---|---|
| NETWORK | IEEE802.3 | 10BASE-T/100Base-TX | RJ-45 |
| FOOT SW | — | — | TS Phone |
