Structure carrée (Quad truss)

Truss carré et Quad Truss pour scènes, éclairages et événements

Le truss carré, également appelé Quad Truss, est un profilé de truss tridimensionnel composé de quatre tubes principaux parallèles. La construction offre quatre côtés uniformes et rend le profilé adapté aux ponts d’éclairage, cadres de scène, stands d’exposition et installations techniques.

La sélection actuelle comprend des éléments de truss carrés de Alutruss et DNA, dans différentes longueurs et versions. Avant de choisir un truss, vous devez tenir compte de la taille de la construction, de la charge, du support et du système de connexion utilisé.

Découvrez également la sélection complète de alutruss.

Qu’est-ce que le Quad Truss ?

Le Quad Truss se compose de quatre tubes principaux qui, vus depuis l’extrémité, forment un carré ou un rectangle. Les tubes principaux sont reliés par des tubes diagonaux qui stabilisent le profilé et répartissent les forces dans la construction.

Les quatre côtés offrent davantage de possibilités pour monter des éclairages, des supports et autres équipements compatibles. Le profilé convient également aux constructions où le truss peut être visible sous plusieurs angles.

À quoi sert un truss carré ?

Le Quad Truss est notamment utilisé pour :

• Des ponts d’éclairage au-dessus des scènes et des pistes de danse.
• Des cadres pour stands d’exposition et présentoirs.
• Des installations de DJ et d’événements.
• Des panneaux, bannières et installations visuelles.
• Des constructions techniques dans les magasins et showrooms.
• Des cadres autoportants ou suspendus.

La construction concrète doit toujours être dimensionnée selon les données de charge du fabricant et les conditions locales.

Séries de Quad Truss actuelles

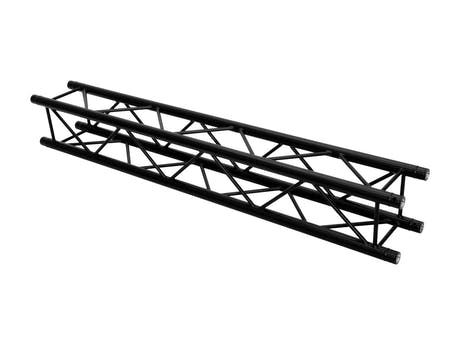

Alutruss QUADLOCK 6082

La sélection active de Alutruss QUADLOCK 6082 comprend des éléments de truss droits d’une longueur de 1, 1,5 et 3 mètres.

Les différentes longueurs peuvent être utilisées pour adapter la construction à la largeur ou à la hauteur souhaitée. Les éléments plus courts offrent davantage de possibilités de combinaison, tandis que les sections plus longues peuvent réduire le nombre de raccords.

La collection comprend également une plaque d’extrémité Alutruss QUADLOCK de 50 x 50 cm. Une plaque d’extrémité peut servir de terminaison ou d’élément de montage dans une construction compatible, selon l’utilisation prévue.

DNA TB4 en noir

La série DNA TB4 comprend actuellement des éléments de truss carrés noirs d’une longueur de 1, 1,5 et 2 mètres.

La surface noire peut être pertinente dans les installations où le truss doit rester plus discret sur des arrière-plans de scène sombres, autour d’équipements d’éclairage ou dans des installations noires.

DNA TB4 et Alutruss QUADLOCK sont des séries de produits distinctes. Les éléments ne doivent donc pas être combinés, sauf si leur compatibilité est documentée.

Choisir la longueur du truss

Le choix de la longueur dépend à la fois de la construction et des conditions pratiques liées au transport, au stockage et au montage.

Éléments de truss plus courts

Les sections plus courtes peuvent être avantageuses lorsque :

• La construction doit être adaptée à différents locaux.
• Le truss doit être transporté fréquemment.
• L’espace de stockage est limité.
• Davantage de combinaisons sont nécessaires.

Éléments de truss plus longs

Les sections plus longues peuvent réduire le nombre de connexions sur une ligne droite. Elles nécessitent toutefois davantage d’espace pendant le transport et peuvent être plus difficiles à manipuler seul.

Une section plus longue ne signifie pas automatiquement que la construction peut supporter davantage de charge. La charge dépend notamment de la portée et de l’emplacement des équipements montés.

Quad Truss ou Tri Truss ?

Le choix entre un truss carré et un truss triangulaire dépend de la géométrie de la construction, de la charge et des besoins de montage.

Le Quad Truss peut être pertinent lorsque vous souhaitez :

• Quatre côtés de montage uniformes.
• Un profilé symétrique.
• La possibilité de réaliser des constructions visibles sous plusieurs angles.
• Un accès à des angles et connexions compatibles dans plusieurs directions.

Le truss triangulaire possède trois tubes principaux et peut constituer une alternative lorsqu’un profilé légèrement plus petit convient mieux à la construction.

Pour les constructions plates plus légères, vous pouvez également consulter Bi Truss.

Assemblage et compatibilité

Les éléments de truss sont assemblés avec des connecteurs, des goupilles, des séparateurs ou autres pièces de connexion conçus pour la série concernée.

Les truss de différents fabricants ou de différentes séries ne doivent pas être combinés uniquement sur la base des dimensions extérieures du profilé. Il peut notamment y avoir des différences au niveau :

• Du diamètre des tubes principaux.
• De la distance entre les tubes.
• De la conception des connecteurs.
• Des goupilles et systèmes de verrouillage.
• Du type d’aluminium et de la construction.
• Des données de charge.

Consultez toujours la description du produit pour vérifier quelles pièces de connexion sont incluses et lesquelles doivent éventuellement être commandées séparément.

Vous trouverez davantage de pièces de connexion et de montage dans les accessoires Alutruss.

Charge et portée

La charge admissible d’une construction en Quad Truss dépend notamment :

• De la série de produits du truss.
• De la longueur de chaque élément.
• De la portée libre totale.
• Du nombre et de l’emplacement des supports.
• Du nombre de raccords.
• De l’emplacement des équipements montés.
• De la répartition ou de la concentration de la charge.

Une charge uniformément répartie influence le truss différemment d’une lourde charge ponctuelle concentrée en un seul endroit. La charge admissible doit donc toujours être évaluée à partir de la documentation technique du fabricant.

Constructions autoportantes et suspendues

Les constructions autoportantes nécessitent une base stable, un support approprié et éventuellement un lestage. La construction doit être évaluée en fonction de sa hauteur, de sa largeur et du risque de basculement.

Pour un truss suspendu, tous les points de suspension, supports et composants de sécurité doivent être dimensionnés pour la charge concernée. Cela concerne aussi bien le truss que tous les équipements montés sur la construction.

Découvrez les composants pertinents dans les chaînes et mousquetons.

Montage des éclairages et équipements

Les éclairages, écrans et autres équipements techniques doivent être montés avec des clamps ou des supports adaptés au diamètre des tubes principaux.

Les supports doivent pouvoir être correctement fermés sans déformer le tube. Les équipements installés au-dessus de personnes doivent être sécurisés conformément aux exigences en vigueur et aux instructions du fabricant.

Lors de la planification, le poids doit être réparti aussi judicieusement que possible et rester dans la capacité documentée de la construction.

Contrôle avant le montage

Les éléments de truss et les pièces de connexion doivent être contrôlés avant chaque montage. Vérifiez notamment :

• Les tubes principaux pliés ou déformés.
• Les fissures ou dommages autour des soudures.
• Les bosses et marques importantes sur les profilés.
• Les goupilles et séparateurs usés ou manquants.
• Les connecteurs qui ne peuvent pas être correctement assemblés.
• Les dommages sur les surfaces noires ou traitées.

Les éléments endommagés ne doivent pas être utilisés avant d’avoir été évalués conformément aux directives du fabricant.

Questions fréquentes sur le Quad Truss

Quelle est la différence entre un truss carré et un Quad Truss ?

Il s’agit normalement du même type de profilé. Les deux appellations désignent un truss composé de quatre tubes principaux parallèles.

Les connecteurs sont-ils inclus ?

Cela varie selon les produits et les séries. Vérifiez donc toujours la description du produit et le contenu de l’emballage.

Alutruss QUADLOCK peut-il être combiné avec DNA TB4 ?

Il ne faut pas le supposer. Les produits proviennent de séries et de fabricants différents, et leur compatibilité doit être documentée.

Le Quad Truss est-il toujours plus solide que le Tri Truss ?

Pas nécessairement. La capacité de charge dépend de la série concernée, des dimensions, de la portée et de la construction de l’ensemble.

Un truss carré peut-il être utilisé en extérieur ?

L’utilisation en extérieur exige que le vent, les conditions météorologiques, le sol, le lestage et les éventuelles bannières ou autres prises au vent soient pris en compte dans l’évaluation.
