Accessoires Alutruss

Accessoires de structure, connecteurs, goupilles et adaptateurs

Les bons accessoires de structure sont essentiels lorsqu’une construction doit être assemblée, étendue, terminée ou adaptée. Dans cette collection, vous trouverez notamment des connecteurs, des goupilles, des pivots, des plaques de base, des plaques terminales, des adaptateurs et des pièces détachées pour certains systèmes de structure.

La gamme active comprend des produits de Alutruss, DuraTruss, Milos, DNA et ProXL. Les pièces sont conçues pour différents profils et gammes de produits et ne doivent donc pas être considérées comme universelles, même si elles peuvent se ressembler.

Découvrez également la sélection complète de alutruss.

Accessoires pour l’assemblage des structures

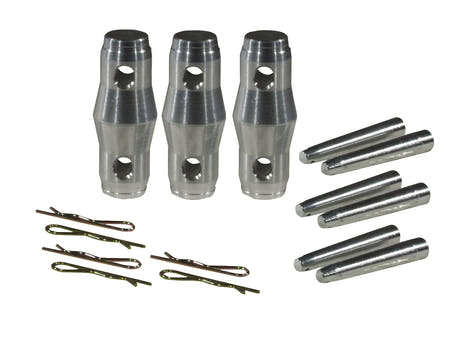

Les éléments de structure sont généralement reliés par un système de connecteurs coniques, de goupilles et de clips de sécurité. Chaque pièce a sa propre fonction dans l’assemblage :

• Les connecteurs relient les différents éléments de structure.
• Les goupilles verrouillent le connecteur entre les profilés.
• Les clips de sécurité ou aiguilles empêchent les goupilles de sortir de l’assemblage.
• Les pivots et les boulons sont utilisés dans certains systèmes et méthodes d’assemblage.

Utilisez uniquement des pièces prévues pour le fabricant et la gamme de produits concernés. Un connecteur ou une goupille inadapté peut éventuellement être introduit dans le profilé sans garantir un assemblage correct ou documenté.

Accessoires Alutruss QUICK-LOCK

La sélection active de Alutruss comprend plusieurs pièces détachées pour le système QUICK-LOCK, notamment des cônes de raccordement, des goupilles de rechange et différents pivots.

Vous trouverez notamment :

• Cône de raccordement QUICK-LOCK.
• Pivot de rechange.
• Goupille de rechange.
• Pivot avec écrou M8.
• Pivot avec goupille.
• Connecteur semi-conique avec filetage M10.

Ces composants sont utilisés pour différents types d’assemblages. Vérifiez donc toujours la référence, la série et les dimensions avant de commander une pièce détachée.

Accessoires Alutruss QUADLOCK

Pour Alutruss QUADLOCK, vous trouverez actuellement des kits d’assemblage, des connecteurs semi-coniques et des plaques terminales.

Un kit d’assemblage peut regrouper plusieurs pièces nécessaires dans un seul emballage, tandis qu’un connecteur semi-conique avec filetage peut être utilisé dans des solutions de montage particulières. Les plaques terminales servent de composants de finition ou de montage dans les constructions compatibles.

Si vous avez besoin d’éléments de structure carrés, découvrez notre sélection de Quad Truss.

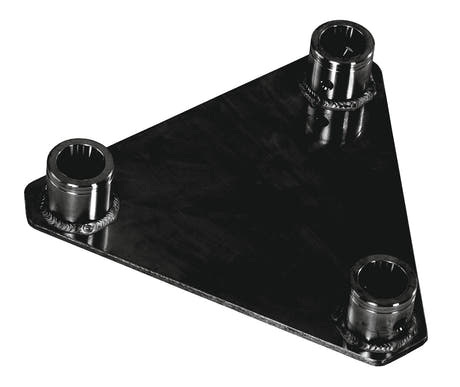

Plaques de base et plaques terminales

Les plaques de base et les plaques terminales peuvent être utilisées pour terminer, soutenir ou monter une structure. Leur fonction précise dépend de la conception de la plaque et du système de structure auquel elle appartient.

La collection comprend notamment :

• Plaque de base Alutruss DECOLOCK DQ4.
• Plaques terminales Alutruss QUADLOCK.
• Pièce terminale DuraTruss.

Une plaque de base ne rend pas automatiquement stable une construction haute ou autoportante. La hauteur, la largeur, le lest, le support et la charge de la construction doivent toujours être évalués dans leur ensemble.

Adaptateurs de structure

Les adaptateurs de structure servent à créer un point de montage entre une structure et un autre équipement compatible. La sélection actuelle comprend plusieurs adaptateurs de Alutruss ainsi qu’un bras de levage de DNA.

Certains adaptateurs sont fournis avec des clamps, tandis que d’autres nécessitent l’achat séparé de fixations adaptées. Vérifiez donc toujours :

• Le diamètre de tube auquel l’adaptateur convient.
• Si les clamps ou les boulons sont inclus.
• La charge admissible.
• L’orientation de l’adaptateur.
• Si le produit convient à l’utilisation prévue.

Connecteurs et goupilles DuraTruss

Les produits DuraTruss de la collection comprennent des connecteurs et des goupilles pour différents systèmes DT.

Vous trouverez notamment des connecteurs coniques pour :

• Les systèmes DuraTruss DT 22, DT 23 et DT 24.
• Les systèmes DuraTruss DT 32, DT 33 et DT 34.

Il existe également une goupille courte pour les séries DT 30 et DT 40 ainsi que certaines pièces terminales et d’adaptation.

Les désignations se ressemblent, mais les pièces ne sont pas nécessairement compatibles entre elles. Faites toujours correspondre les accessoires à la série exacte.

Connecteurs et kits d’assemblage Milos

La gamme active de Milos comprend un kit d’assemblage QTM ainsi qu’un connecteur conique pour les séries BTB, STB et QTB.

Un kit d’assemblage complet peut contenir plusieurs connecteurs, goupilles et aiguilles de sécurité. Le contenu varie toutefois d’un produit à l’autre et doit donc être vérifié sur la page du produit concerné.

Pour les constructions triangulaires, découvrez également Tri Truss, tandis que les accessoires pour profilés plats sont disponibles avec Bi Truss.

Comment choisir les bons accessoires de structure

Commencez par identifier la structure exacte avec laquelle les accessoires doivent être utilisés. Vérifiez ensuite les informations suivantes :

• Fabricant.
• Gamme de produits.
• Type et dimensions du profilé.
• Diamètre des tubes principaux.
• Référence du connecteur ou de la goupille.
• Type et taille du filetage, si la pièce est filetée.
• Si des goupilles, clips de sécurité, boulons ou clamps supplémentaires sont nécessaires.

Il ne suffit pas de mesurer uniquement la largeur extérieure de la structure. Deux systèmes peuvent avoir la même largeur de profilé, mais des raccords, des diamètres de tube et des données de charge différents.

Remplacement des goupilles, pivots et connecteurs

Les goupilles, pivots et connecteurs sont des pièces d’usure qui doivent être contrôlées régulièrement. Ils doivent pouvoir être montés sans résistance anormale et se verrouiller correctement.

Remplacez une pièce si vous constatez :

• Des goupilles pliées ou déformées.
• Des fissures ou des marques importantes sur les connecteurs.
• Un filetage usé ou endommagé.
• Des clips de sécurité manquants ou endommagés.
• Des assemblages présentant un jeu anormalement important.
• Des pièces qui ne peuvent plus être montées correctement.

N’essayez pas de redresser des connecteurs ou des goupilles gravement endommagés et de les réutiliser sans l’accord du fabricant.

Montage sécurisé de la structure et des accessoires

Toutes les pièces d’une structure doivent être compatibles entre elles et dimensionnées pour la charge concernée. Cela concerne non seulement la structure elle-même, mais aussi les plaques de base, les adaptateurs, les clamps, les suspensions et les éléments de sécurité.

Pour les équipements suspendus, utilisez les dispositifs de sécurité secondaires et les composants de suspension appropriés. Découvrez également la sélection de chaînes et mousquetons.

La documentation technique et les données de charge du fabricant doivent toujours être respectées. Pour les grandes constructions ou les suspensions au-dessus de personnes, l’installation doit être planifiée et réalisée par des personnes possédant les connaissances professionnelles nécessaires.

Questions fréquentes sur les accessoires de structure

Les connecteurs de différents fabricants peuvent-ils être utilisés ensemble ?

Uniquement si leur compatibilité est documentée. Une apparence similaire ou les mêmes dimensions extérieures ne suffisent pas.

Les goupilles et les clips de sécurité sont-ils fournis avec un connecteur ?

Cela varie selon les produits. Certains articles sont des kits d’assemblage complets, tandis que d’autres ne contiennent qu’un composant spécifique.

Quelle est la différence entre un connecteur et une goupille ?

Le connecteur relie les profilés de la structure, tandis que les goupilles le verrouillent en place. Les clips de sécurité ou les aiguilles sécurisent généralement les goupilles.

Une plaque de base peut-elle être utilisée pour une structure autoportante ?

Cela dépend de la taille de la construction, de la charge, du lest et des instructions du fabricant. Une plaque de base seule ne garantit pas la stabilité.

Comment trouver la bonne pièce détachée ?

Utilisez le fabricant, la gamme de produits et la référence de la structure ou de la pièce d’assemblage existante. Comparez ensuite ces informations avec les spécifications du produit.
