Connecteur XLR
Un connecteur XLR est un connecteur audio professionnel utilisé pour transmettre des signaux audio équilibrés entre, par exemple, des microphones, des mixeurs, des cartes son, des amplificateurs et des haut-parleurs. Lorsque vous voyez un connecteur rond robuste avec 3 broches ou 3 trous sur un équipement audio, il s’agit presque toujours d’un connecteur XLR. Il est conçu pour offrir une connexion stable, un faible niveau de bruit et une grande fiabilité – aussi bien en studio que sur scène.
Aujourd’hui, les connecteurs XLR sont utilisés comme norme internationale pour les connecteurs audio professionnels, et on les trouve aussi bien sur de simples configurations de podcast que sur de grandes productions de concerts.
À quoi servent les connecteurs XLR – et à qui s’adressent-ils ?
Les connecteurs XLR sont principalement utilisés pour l’audio, car ils peuvent transmettre un signal équilibré. Cela signifie que les bruits et ronflements provenant des câbles et de l’environnement sont fortement réduits, ce qui vous permet d’obtenir un signal plus propre et plus stable. C’est pourquoi les connecteurs XLR sont le premier choix dans presque toute la technique audio professionnelle, lorsqu’on souhaite un son fiable et sans interférences.
Un connecteur XLR est particulièrement pertinent pour :
- Les musiciens et chanteurs qui utilisent un microphone XLR et doivent se connecter à un système de sonorisation ou à un mixeur.
- Les DJs qui souhaitent des connexions stables entre leur mixeur et des haut-parleurs actifs ou des boîtiers de scène.
- Les studios, qu’ils soient domestiques ou professionnels, où les Câbles XLR relient les microphones, les préamplificateurs, les cartes son et les moniteurs.
- Les techniciens de conférence et d’installation qui travaillent avec la sonorisation vocale, les salles de réunion et les installations fixes.
- Les techniciens de théâtres, de salles de spectacle et d’événements, où les longues distances de câbles et la grande fiabilité sont indispensables.
Tous ont en commun le besoin d’un son de haute qualité, de connexions stables et d’équipements capables de résister à une utilisation quotidienne. Dans ce contexte, les connecteurs XLR et le câble XLR constituent une solution éprouvée.
L’histoire des connecteurs XLR et leur standardisation
L’histoire des connecteurs XLR commence dans le monde de l’audio professionnel, où l’on avait besoin d’un connecteur robuste capable de supporter une utilisation quotidienne sur scène et en studio. Les premières versions des connecteurs XLR ont été développées pour la diffusion et la production audio, et la combinaison d’un mécanisme de verrouillage, d’un boîtier métallique solide et d’un signal équilibré les a rapidement rendus populaires.
Au fil du temps, les connecteurs XLR sont devenus la norme pour les microphones et autres équipements pro-audio. Les fabricants de mixeurs, de boîtiers de scène, de cartes son, de haut-parleurs actifs et d’installations ont adopté les connecteurs XLR, car ils réduisent le bruit et garantissent une connexion uniforme et mécaniquement solide. Aujourd’hui, les connecteurs XLR sont la norme lorsqu’on parle de connecteurs audio équilibrés dans le domaine professionnel – des petites prestations en club aux grandes salles.
Conception, connexions XLR et brochage
Un connecteur XLR audio classique possède 3 broches. Il existe en version XLR mâle et XLR femelle, et sa conception est identique d’une marque à l’autre, ce qui permet de combiner des connecteurs XLR et des câbles XLR de différents fabricants sans problème. C’est une raison importante pour laquelle les connecteurs XLR sont devenus une norme mondiale.
Un connecteur XLR typique à 3 broches possède le brochage suivant, souvent présenté sous forme de schéma de connecteur XLR :
- Broche 1 : Blindage/masse – relie le blindage du câble à la masse et protège contre le bruit.
- Broche 2 : Hot (+) – la broche du signal positif dans le signal équilibré.
- Broche 3 : Cold (–) – la broche du signal négatif dans le signal équilibré.
Le signal équilibré fonctionne en envoyant le signal sur les broches 2 et 3 avec une polarité opposée. Tout bruit capté en chemin se retrouve de manière égale sur les deux conducteurs et est donc pratiquement annulé au niveau du récepteur. C’est précisément cette caractéristique qui rend les connecteurs XLR et les câbles XLR idéaux pour les longues distances et les environnements exigeants.
Mâle ou femelle – les différences entre les types de connecteurs XLR
Lorsque vous planifiez vos connexions XLR, il est important de connaître la différence entre XLR mâle et XLR femelle. Sur les équipements et les câbles, ils sont utilisés de manière constante selon des fonctions précises, afin que la direction du signal reste logique et uniforme.

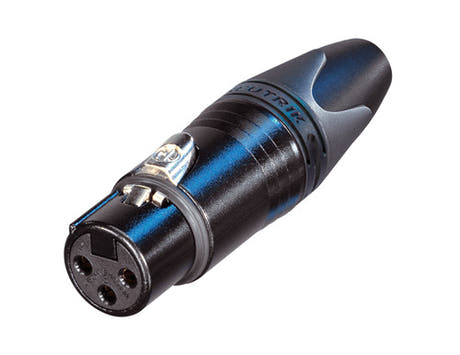

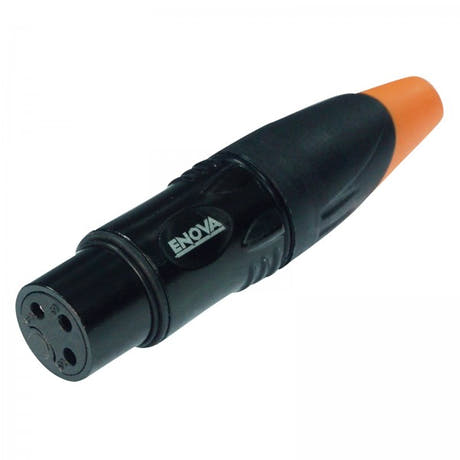

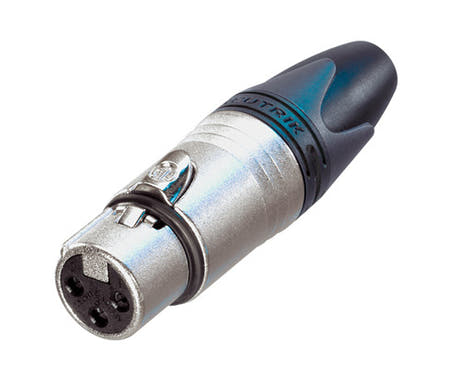

- Le connecteur XLR femelle (avec des trous) est généralement utilisé comme entrée sur les mixeurs, cartes son et boîtiers de scène. Sur les câbles, le XLR femelle se trouve normalement du côté du microphone.

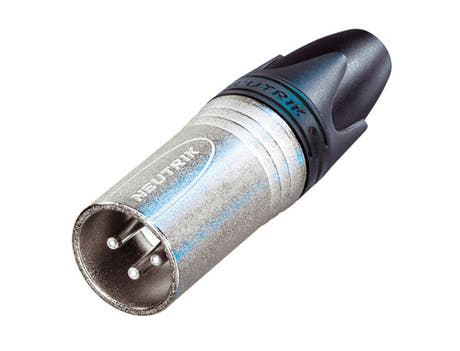

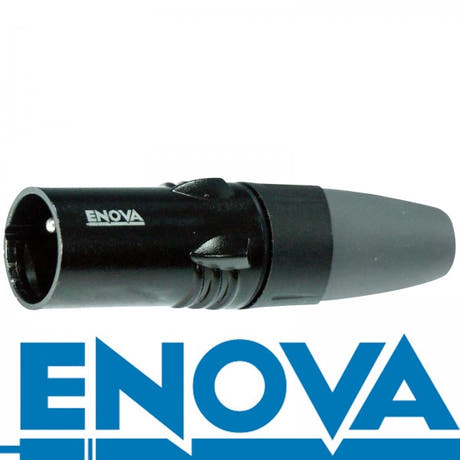

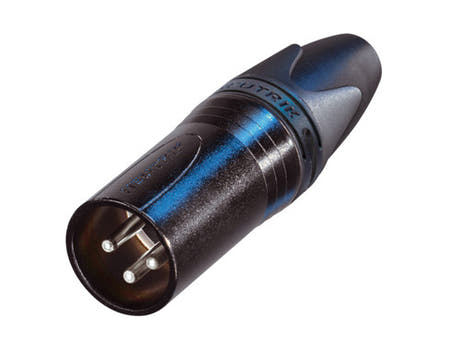

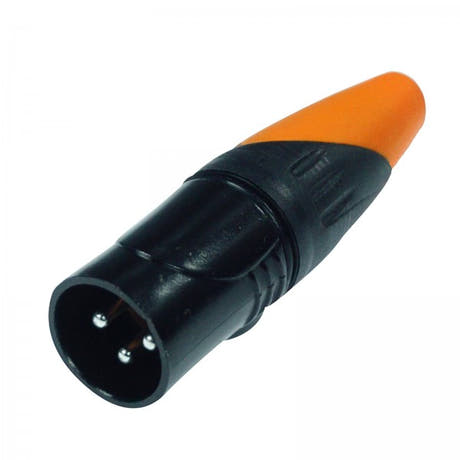

- Le connecteur XLR mâle (avec des broches) est utilisé comme sortie sur les microphones, les Boîtes DI et les émetteurs. Sur les câbles, le XLR mâle se trouve généralement du côté du mixeur ou de l’amplificateur.
Si vous disposez d’un câble XLR avec une extrémité femelle et une extrémité mâle, il conviendra dans la plupart des cas directement entre un microphone XLR et un mixeur ou une carte son. Pour les configurations plus complexes, vous pouvez utiliser des adaptateurs XLR afin de passer de XLR mâle à XLR femelle ou vers d’autres types de connecteurs.
XLR 4 broches et autres variantes
Outre le connecteur audio classique à 3 broches, il existe également des connecteurs XLR à 4 broches et d’autres configurations de brochage. Ils sont utilisés pour des tâches particulières nécessitant des connexions supplémentaires dans le même type de connecteur et avec la même conception robuste.
- Le connecteur XLR à 4 broches peut par exemple être utilisé pour l’alimentation électrique, les systèmes d’intercom ou les équipements audio/vidéo spécialisés.

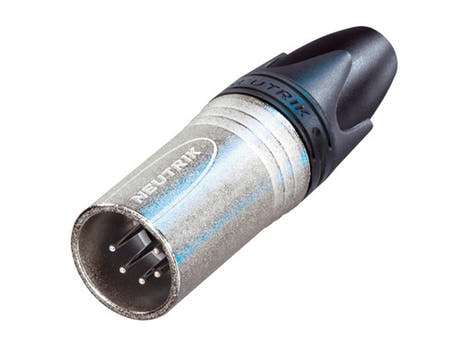

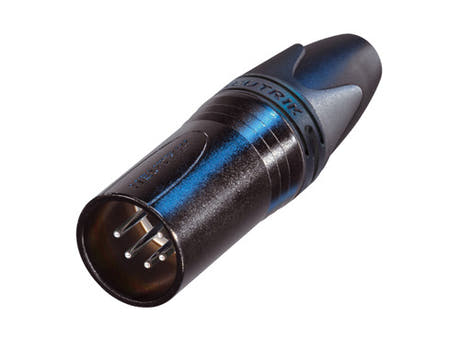

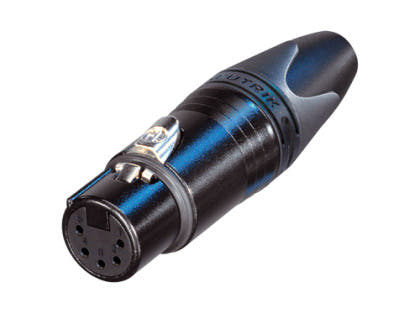

- D’autres variantes XLR multibroches sont utilisées dans des installations spécialisées où l’on souhaite regrouper plusieurs connexions dans un seul connecteur robuste.
Si vous avez besoin d’un connecteur XLR à 4 broches ou d’une autre variante spéciale, il est important de connaître précisément le brochage et l’utilisation prévus pour votre équipement, car les connexions ne sont pas standardisées de la même manière que le XLR audio à 3 broches.
Câble XLR et utilisations courantes – du microphone au haut-parleur
Un connecteur XLR est rarement utilisé seul ; il fait partie d’un câble XLR. La combinaison de connecteurs XLR et d’un bon câble est essentielle pour obtenir une connexion audio stable et silencieuse en pratique. Beaucoup se demandent : y a-t-il une différence entre les câbles XLR ? Oui, il existe des différences en matière de qualité mécanique, de blindage, de matériau des conducteurs et de flexibilité.
- Pour les microphones, on utilise généralement des câbles XLR flexibles avec un bon blindage, afin d’éviter les bruits et les craquements du câble sur scène ou en studio.
- Entre un mixeur et des haut-parleurs actifs, on utilise souvent des câbles XLR plus longs, pour lesquels le faible niveau de bruit et la robustesse sont importants, notamment sur scène et dans les installations.
- Dans les studios, les préamplificateurs, cartes son et moniteurs sont reliés par des câbles XLR plus courts et de haute qualité, afin de préserver les détails et la dynamique du signal.

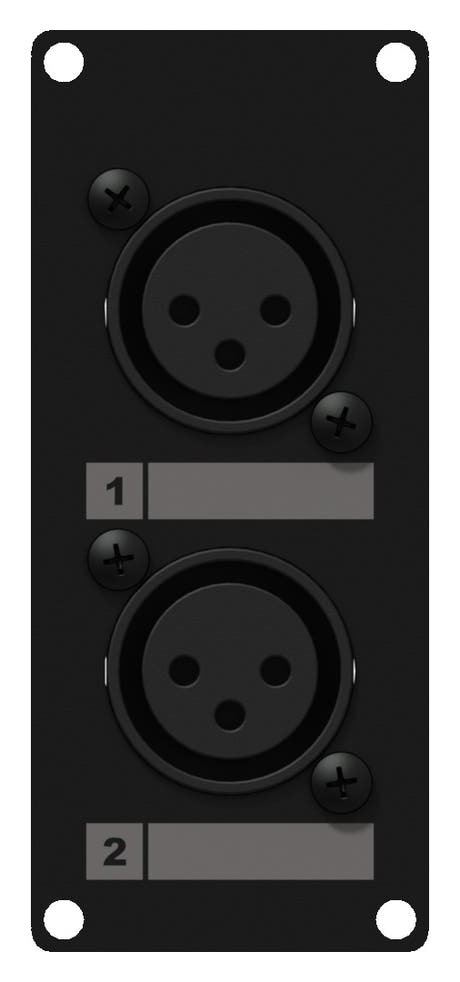

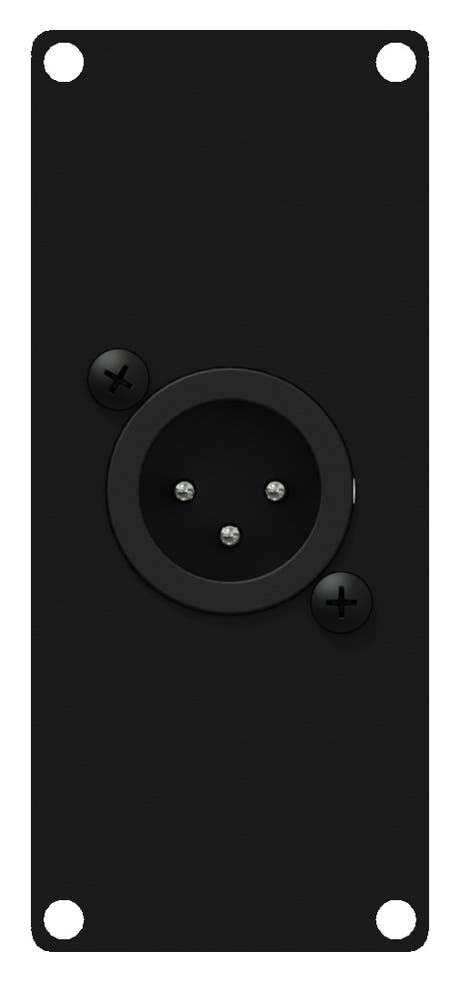

- Dans les installations et configurations fixes, vous pouvez avoir des connecteurs XLR de panneau dans les murs et des boîtiers de scène avec des câbles fixes dans des chemins de câbles ou des conduits.
La différence entre les câbles XLR ne concerne donc pas uniquement les connecteurs, mais aussi la conception du câble, le type de blindage et la durabilité. En choisissant un bon câble XLR, vous rencontrez moins de problèmes de bruit, de connexions défectueuses et de conducteurs cassés au quotidien.
XLR vers jack, phono et mini jack – adaptateurs et transitions
Dans de nombreuses configurations, vous devez relier des équipements professionnels dotés de connecteurs XLR à des équipements utilisant d’autres connecteurs audio, comme jack, phono ou mini jack. Vous pouvez alors utiliser un câble XLR combiné ou un adaptateur XLR, selon vos besoins et votre configuration.
- XLR vers jack s’utilise pour relier un équipement XLR à des entrées jack équilibrées de 6,3 mm sur une carte son ou un mixeur.
- XLR vers phono s’utilise pour passer d’une sortie XLR équilibrée à une entrée RCA asymétrique sur un amplificateur hi-fi ou un équipement grand public.
- XLR to mini jack est souvent utilisé pour relier des signaux de microphone ou de ligne à des caméras, enregistreurs ou appareils portables.
- Un adaptateur XLR peut être indépendant (connecteur à connecteur) ou intégré à une courte section de câble, selon les besoins pratiques.
Beaucoup se demandent : que signifie RCA ? RCA est le terme désignant les connecteurs phono bien connus, généralement utilisés en hi-fi et dans les équipements grand public pour l’audio stéréo asymétrique. Lorsque vous passez d’un connecteur XLR à un connecteur phono, vous convertissez généralement un signal équilibré en signal asymétrique. C’est tout à fait normal, mais cela nécessite le bon câble ou le bon adaptateur XLR pour éviter les ronflements et les bruits.
