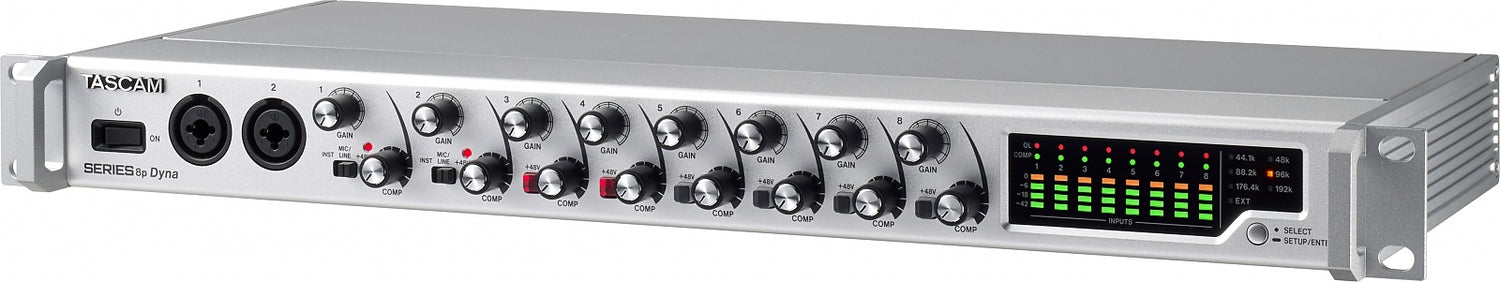

Préampli et compresseur Tascam Series 8P DYNA

Tascam Series 8P Dyna

Préampli micro 8 canaux avec compresseur analogique et sortie optique S/MUX

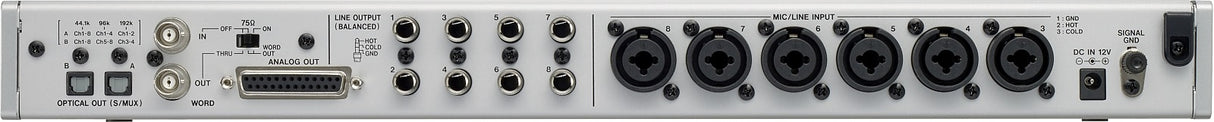

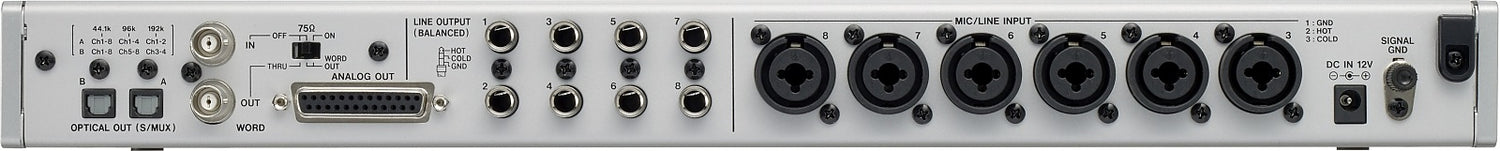

Avec d’excellentes spécifications audio et possibilités de connexion, ainsi qu’un préampli micro exceptionnel, le Tascam SERIES 8p Dyna est un excellent choix pour le studio comme pour la scène. Doté de deux ports optiques S / MUX installés dans un boîtier robuste de montage en rack 1U, il constitue une unité d’extension parfaite pour un Tascam SERIES 102i ou 208i, ou pour d’autres interfaces audio compatibles S / MUX, notamment ADAT, ou peut être utilisé comme unité frontend autonome. En plus de huit sorties TRS séparées, le SERIES 8p Dyna dispose également d’une sortie analogique symétrique multicanal pouvant par exemple être connectée à un boîtier breakout XLR BO-16DX / OUT. L’E/S wordclock garantit une synchronisation parfaite lors de l’utilisation de plusieurs appareils en parallèle ou avec d’autres équipements professionnels.

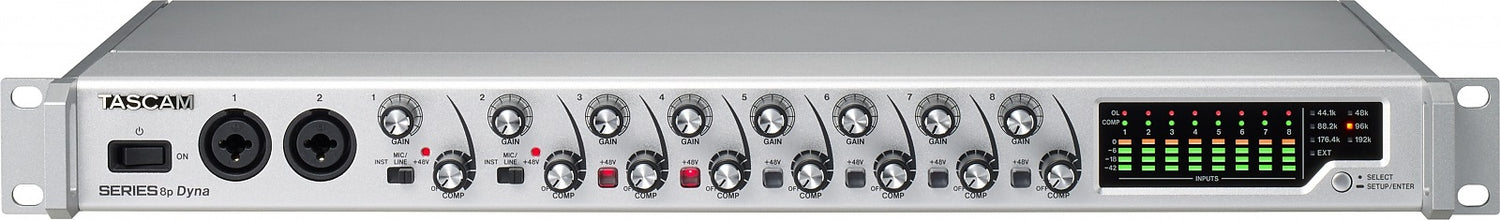

Chaque canal micro dispose d’un interrupteur d’alimentation fantôme + 48V individuel pour une utilisation avec des microphones à condensateur, ainsi que d’un compresseur analogique facile à utiliser, à commande unique, avec véritable bypass. Un écran complet indique les niveaux de signal, la compression, la surcharge et la fréquence d’échantillonnage actuelle.

Tascam est depuis longtemps réputé pour ses préamplis transparents, naturels et à très faible bruit, et les huit excellents circuits de préampli Tascam HDIA (High Definition Instrumentation Architecture) du SERIES 8p Dyna sont ses meilleurs préamplis à ce jour : le niveau de bruit (EIN) est de -127 dBu, la THD est de 0,0007%, la plage dynamique est de 116 dB et l’atténuation de la diaphonie est de 119 dB. Un compresseur analogique facile à utiliser, à commande unique, avec véritable bypass sur chaque canal, gère les signaux d’entrée puissants et crée une entrée audio homogène.

Spécifications

Fréquences d’échantillonnage : 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Profondeur de quantification : 24-bit

Canaux d’entrée/sortie audio : 8 canaux

Entrées audio analogiques

Entrées micro (1-2 réglées sur MIC/LINE, 3-8) Connecteur combo, XLR-3-31 (1: GND, 2: HOT, 3: COLD)

Impédance d’entrée : 2.4 kOhm

Niveau d’entrée nominal : -58 dBu (0.001 Vrms, bouton de gain au maximum), -6 dBu (0.388 Vrms, bouton de gain au minimum)

Niveau d’entrée maximal : +10 dBu (2.45 Vrms)

Gain maximal : 52 dB

Entrées instrument (1-2 réglées sur INST) prise TS standard de 6.3-mm (Tip: HOT, Sleeve: GND)

Impédance d’entrée : 1 MOhm

Niveau d’entrée nominal : -58 dBV (0.0012 Vrms, bouton de gain au maximum), -6 dBV (0.501 Vrms, bouton de gain au minimum)

Niveau d’entrée maximal : +10 dBV (3.162 Vrms)

Gain maximal : 52 dB

Entrées ligne (1-2 réglées sur MIC/LINE, 3-8) Connecteur combo, prise TRS de 6.3-mm (Tip: HOT, Ring: COLD, Sleeve: GND)

Impédance d’entrée : 10 kOhm

Niveau d’entrée nominal : -48 dBu (0.003 Vrms, bouton de gain au maximum), +4 dBu (1.228 Vrms, bouton de gain au minimum)

Niveau d’entrée maximal : +24 dBu (12.282 Vrms)

Gain maximal : 52 dB

Compresseur : compresseur analogique à 1 bouton

Bypass : véritable bypass hardware

Ratio de compression : 2:1

Plage de seuil : 40 dB

Sorties audio analogiques

Sorties ligne (symétriques, D-sub) : connecteur DB25 à 25 broches

Impédance de sortie : <100 Ohm

Niveau de sortie nominal : +4 dBu (1.228 Vrms)

Niveau de sortie maximal : +20 dBu (7.75 Vrms)

Sorties ligne (symétriques, TRS) : prise TRS de 6.3-mm (Tip: HOT, Ring: COLD, Sleeve: GND)

Impédance de sortie : 230 Ohm

Niveau de sortie nominal : +4 dBu (1.228 Vrms)

Niveau de sortie maximal : +20 dBu (7.75 Vrms)

Sorties audio numériques

OPTICAL OUT (S/MUX) 2 × optiques (JEITA RC-5720C)

Format du signal : format optique multicanal (prend en charge S/MUX2 à 88.2 kHz et 96 kHz et S/MUX4 à 176.4 kHz et 192 kHz)

Canaux de sortie S/MUX (44.1/48 kHz) : A : canaux 1-8, B : canaux 1-8

Canaux de sortie S/MUX2 (88.2/96 kHz) : A : canaux 1-4, B : canaux 5-8

Canaux de sortie S/MUX4 (176.4/192 kHz) : A : canaux 1-2, B : canaux 3-4

Entrées et sorties de contrôle

Entrée wordclock : BNC

Tension d’entrée : 2-5 Vpp

Impédance d’entrée : 75 Ohm ±10 %

Terminaison : commutable on/off

Écart de fréquence admissible lors de la synchronisation externe : ±100 ppm

Sortie/transmission wordclock : BNC (avec commutateur OUT/THRU)

Tension d’entrée : 2 Vpp (avec charge de 75 Ohm)

Impédance de sortie : 75 Ohm ±10 %

Fréquences d’échantillonnage : 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Performances audio

Bruit d’entrée équivalent : ≤-127 dBu

Réponse en fréquence

Entrée micro/ligne vers sortie ligne : 20 Hz - 40 kHz, ±0.5 dB (JEITA), 40-80 kHz, ±5 dB (JEITA)

Entrée micro/ligne vers sortie numérique : 44.1/48 kHz : 20 Hz - 20 kHz, ±0.5 dB (JEITA)

88.2/96 kHz : 20 Hz - 40 kHz, ±0.5 dB (JEITA)

176.4/192 kHz : 20 Hz - 80 kHz, ±5 dB (JEITA)

Rapport S/N

Entrée micro/ligne/instrument vers sortie ligne : ≥116 dB (bouton GAIN au minimum, JEITA)

Entrée micro/ligne/instrument vers sortie numérique : ≥113 dB (44.1/48 kHz, 88.1/96 kHz), ≥111 dB (176.4/192 kHz)

Distorsion

Entrée micro/ligne vers sortie ligne : ≤0.0007% (onde sinusoïdale de 1 kHz, niveau d’entrée maximal, bouton GAIN au minimum)

Entrée micro/ligne/instrument vers sortie numérique : ≤0.001% (onde sinusoïdale de 1 kHz, niveau d’entrée maximal, bouton GAIN au minimum)

Atténuation de la diaphonie

Entrée micro/ligne vers sortie ligne : >119 dB (onde sinusoïdale de 1 kHz, bouton GAIN au minimum)

Entrée micro/ligne vers sortie numérique : >114 dB (onde sinusoïdale de 1 kHz, bouton GAIN au minimum)

Alimentation et autres spécifications

Alimentation requise : DC 12 V via adaptateur secteur dédié (PS-P1230)

Dimensions (L × H × P) : 482 mm × 45 mm × 229 mm

Poids : 2.6 kg

Plage de température de fonctionnement admissible : 0-40 °C

Accessoires inclus : adaptateur secteur (Tascam PS-P1230 avec quatre fiches interchangeables), kit de vis de montage en rack, manuel d’utilisation
