Tascam MZ-223 mixeur d’installation 3 zones 2 entrées micro/5 entrées ligne

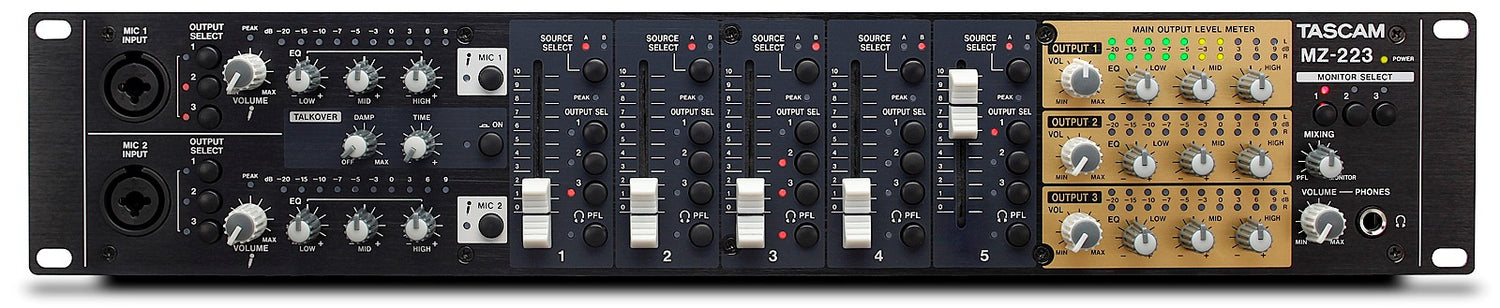

Mixeur d’installation Tascam MZ-223

MZ-223 est un mixeur monté en rack 2U conçu pour les installations fixes dans les magasins, établissements publics, restaurants, bars, parcs d’attractions ou hôtels.

Il peut être utilisé pour envoyer de la musique d’ambiance et des annonces provenant de diverses sources vers trois pièces ou zones différentes.

Chacun des 7 canaux d’entrée peut être acheminé vers une ou vers les trois zones de sortie.

Le mixeur possède 5 canaux d’entrée stéréo pour les signaux ligne provenant de sources de lecture analogiques telles que des lecteurs multimédias, des tuners, etc.

2 canaux peuvent être commutés en phono pour connecter des lecteurs de disques (platines).

Chaque canal dispose de son propre contrôle de gain, de sa LED de crête et de son fader de volume.

2 canaux d’entrée microphone supplémentaires — avec contrôle de gain, vumètres de niveau LED et égaliseur 3 bandes — sont disponibles pour les annonces, l’amplification vocale, le karaoké ou d’autres utilisations avec des microphones dynamiques.

Lorsqu’elle est utilisée pour les annonces, la fonction Talkover intégrée peut automatiquement réduire le volume de la musique d’ambiance en fonction du volume du microphone.

Chacune des 3 sorties principales de zone est équipée d’un réglage de niveau, d’un vumètre de niveau LED et d’un égaliseur 3 bandes.

Il existe également une sortie de monitoring indépendante pour la régie ainsi qu’une sortie casque avec réglage de niveau, qui peut être utilisée pour le monitoring préalable des canaux d’entrée sélectionnés et de n’importe quelle sortie de zone.

Mixeur monté en rack permettant d’acheminer les canaux d’entrée vers plusieurs sorties selon les besoins

Cinq canaux d’entrée stéréo pour signaux ligne (deux commutables en phono) avec contrôles de gain, LED de crête et faders

Deux canaux d’entrée microphone supplémentaires avec contrôles de niveau, vumètres de niveau LED et égaliseurs 3 bandes

Les entrées microphone et ligne peuvent être mixées pour la sortie

La fonction Talkover réduit automatiquement le volume de la musique d’ambiance selon le volume du microphone

Trois sorties principales de zone avec contrôles de niveau, vumètres de niveau LED et égaliseurs 3 bandes

Sortie de monitoring indépendante des sorties principales

La sortie casque avec contrôle de niveau peut être utilisée pour le monitoring pré-fader des canaux d’entrée sélectionnés et de la sortie principale

Format rack 2U

Entrées audio

Entrées microphone 1-2

Symétrique : XLR-3-31 (1: GND, 2: HOT, 3: COLD)

Asymétrique : jacks TRS 6.3-mm (Tip: HOT, Ring: COLD, Sleeve: GND)

Impédance d’entrée : 33 kOhm

Niveau d’entrée nominal : -65 dBu (bouton VOLUME sur MAX)

Asymétrique : -30 dBu (bouton VOLUME sur MIN)

Entrées ligne (asymétriques)

Prises RCA

Niveau d’entrée nominal : -10 dBV

Niveau d’entrée maximal : 10 dBV

Impédance d’entrée : 22 kOhm

Sorties audio

Sorties principales (asymétriques)

Prises RCA

Niveau de sortie nominal : -10 dBV

Niveau de sortie maximal : 6 dBV

Impédance de sortie : 200 Ohm

Sorties principales (symétriques)

XLR-3-32 (1: GND, 2: HOT, 3: COLD)

Niveau de sortie nominal : 4 dBu

Niveau de sortie maximal : 24 dBu

Impédance de sortie : 200 Ohm

Sorties monitor

Prises RCA

Niveau de sortie nominal : -16 dBV

Niveau de sortie maximal : 0 dBV

Impédance de sortie : 200 Ohm

Sortie casque

Jack stéréo 6.3-mm

Puissance de sortie maximale : 50 mW + 50 mW (avec une charge de 32 Ohm)

Performances audio

Réponse en fréquence : 20 Hz - 20 kHz

Distorsion : < 0.03%

Diaphonie : 65 dB

Alimentation et autres spécifications

Alimentation : Adaptateur secteur dédié (PS-M1524)

Tension d’entrée : AC 100-240 V, 50/60 Hz

Tension de sortie : DC 15 V

Courant de sortie : 2.4 A

Consommation électrique : 35 W

Dimensions hors tout (largeur × hauteur × profondeur) : 482 mm × 88 mm × 93 mm

Poids : 2.5 kg

Température de fonctionnement admissible : 5-35 °C
