Tascam MX-8A mixeur matriciel numérique 8 canaux in/out

Tascam MX-8A Mélangeur matriciel numérique

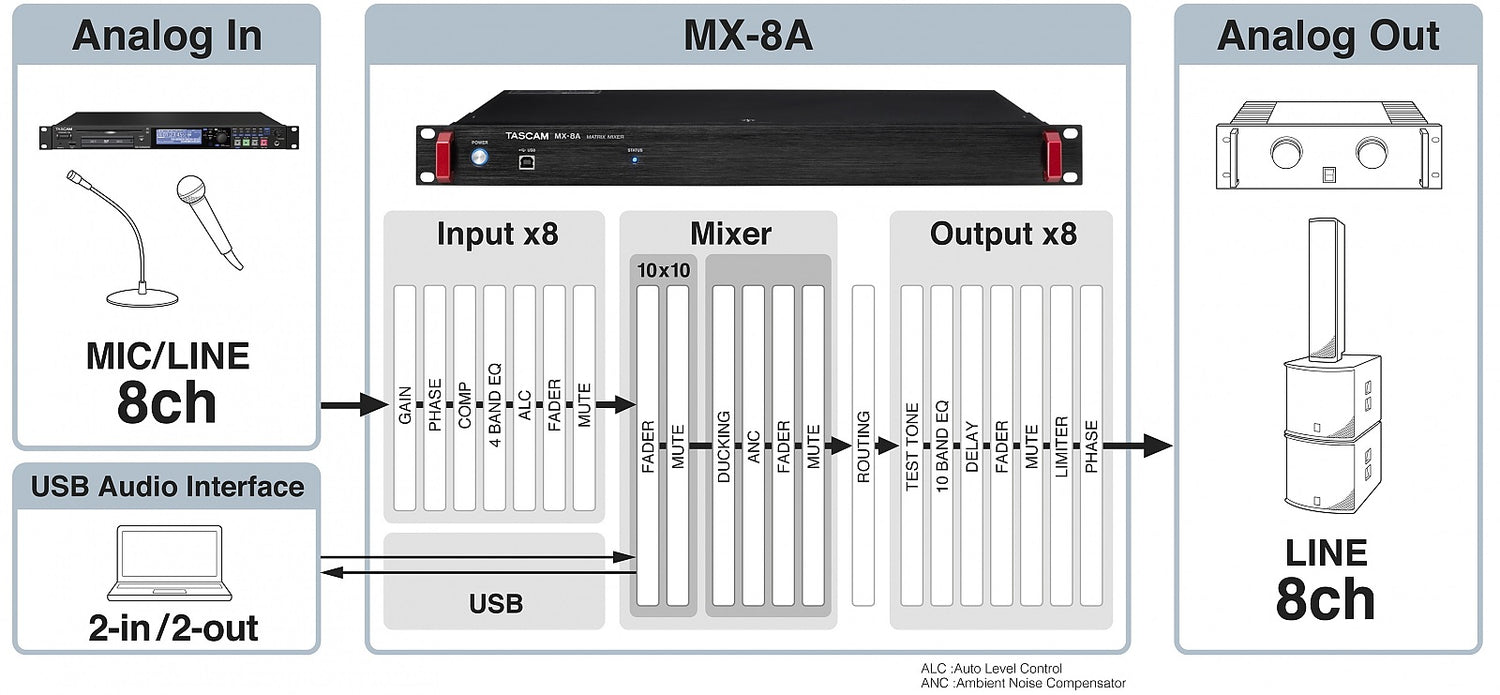

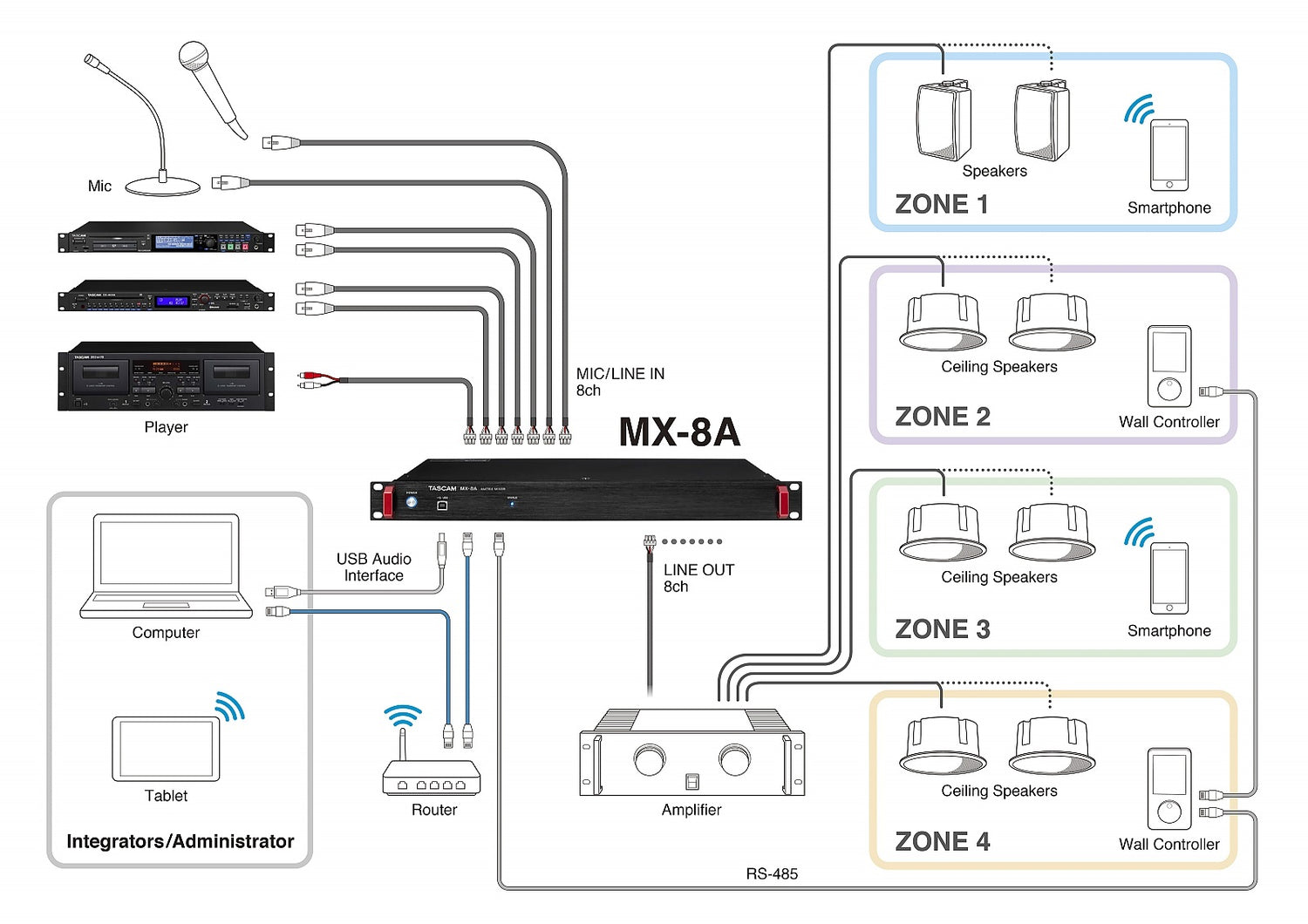

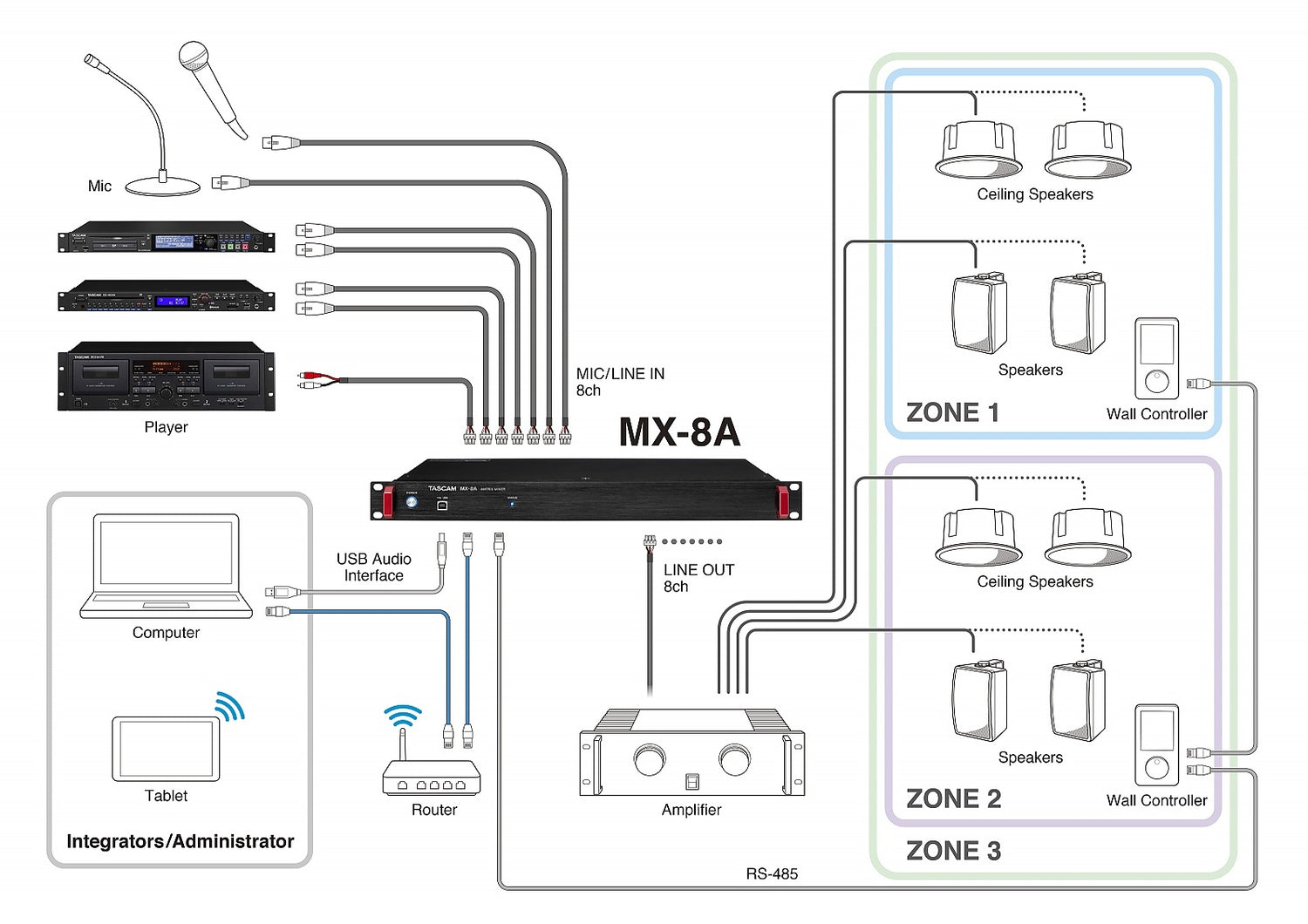

MX-8A est un mélangeur matriciel 10 × 10 avec huit entrées micro / ligne, huit sorties ligne et une E/S USB stéréo compatible avec les plateformes de conférence basées sur software ou cloud. Le mélangeur DSP interne puissant et le routage, ainsi que les nombreuses fonctions de traitement audio, conviennent idéalement à de nombreuses applications, notamment les salles de réunion, salons, salles d’audience, restaurants, magasins, etc.

Les fonctions DSP comprennent un compresseur, un égaliseur paramétrique à quatre bandes et un contrôle automatique du niveau pour chaque entrée. La section de sortie comprend un égaliseur à 10 bandes avec filtre passe-haut/passe-bas, délai et fonction de limiter par sortie, le tout pouvant être réglé et enregistré dans l’une des 50 mémoires de scènes avec les réglages du mélangeur / routage. Pour rendre le son des annonces plus clair, une fonction d’atténuation automatique et un compensateur de bruit ambiant sont également disponibles.

MX-8A dispose de préamplificateurs micro Tascam naturels et de haute qualité, qui bénéficient de nos connaissances et de notre expérience acquises au cours de nombreuses années de fabrication d’équipements audio professionnels. La plage de niveau d’entrée va de -77,5 dBu à +26 dBu, avec un bruit d’entrée correspondant inférieur à -126 dB et un rapport signal/bruit supérieur à 108 dB.

MX-8A peut être contrôlé via deux logiciels différents pour les appareils Mac, Windows, iOS et Android : Tascam MX Connect pour la configuration et Tascam EZ Connect pour les utilisateurs finaux, tous deux faciles à utiliser et inclus avec l’appareil. Grâce aux installateurs Tascam MX Connect, vous pouvez configurer rapidement et facilement MX-8A, puis attribuer des commandes simples appropriées pour l’accès des utilisateurs via Tascam EZ Connect.

Le contrôleur mural RC-W en option (en préparation) offre un affichage graphique et un bouton de commande multiple à pression / rotation.

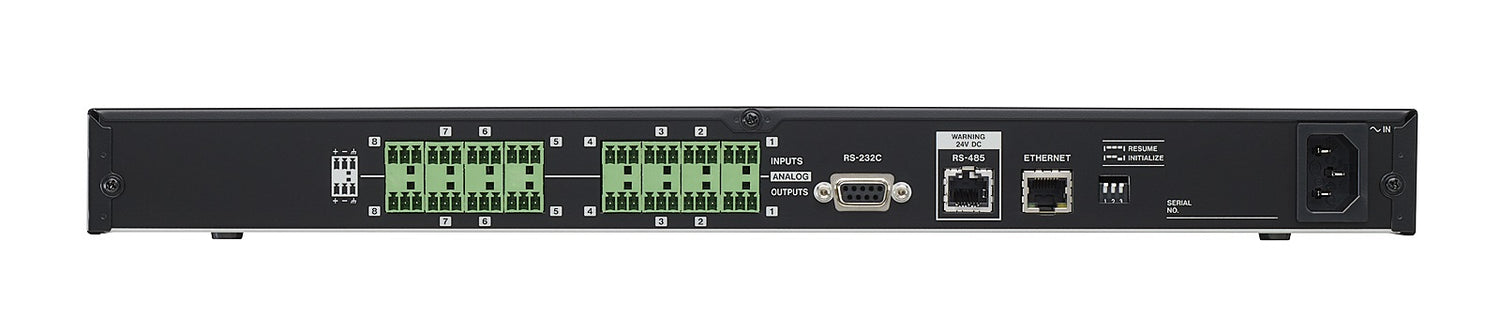

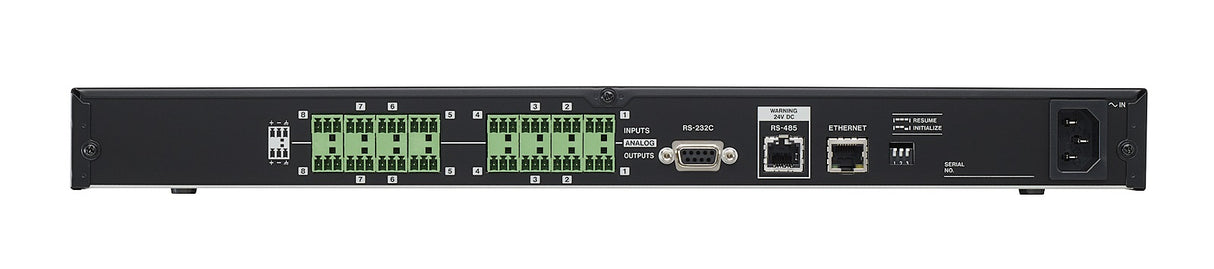

Fonctionnalités matérielles

Huit entrées micro/ligne symétriques et huit sorties ligne symétriques

Connecteurs Euroblock - idéaux pour une installation permanente

Le mode interface audio USB permet d’enregistrer de l’audio ou de lire de la musique d’ambiance avec un ordinateur

Contrôlable via un réseau Ethernet (à l’aide de l’application informatique Tascam MX Connect ou du protocole Tascam Mixer)

RS-485 (à l’aide d’un contrôleur distant dédié, prévu)

RS-232C

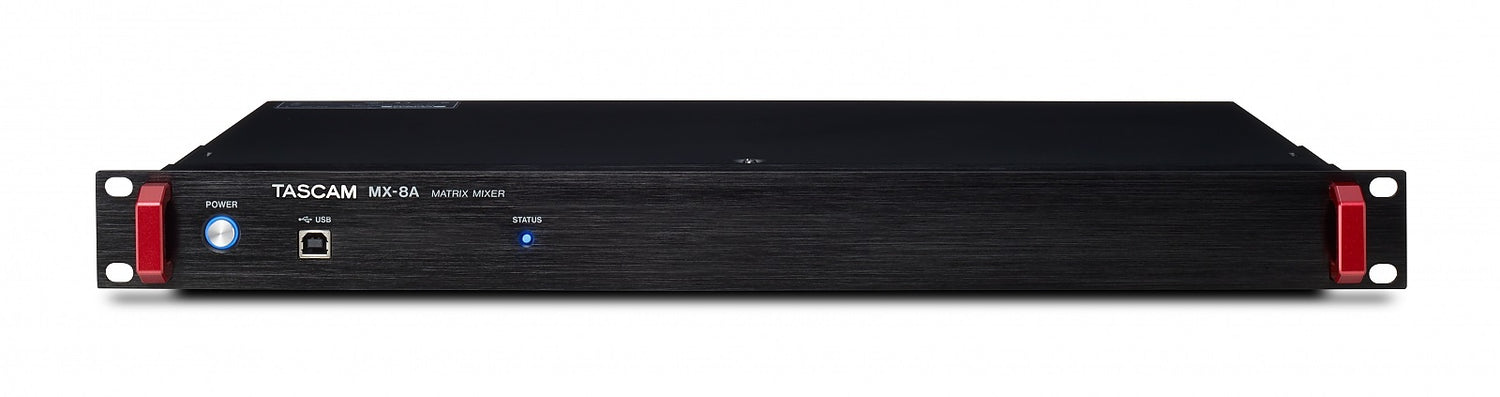

Indicateur d’état sur le panneau avant

Connecteur USB sur le panneau avant pour faciliter la connexion d’un ordinateur, d’une tablette ou d’un smartphone (également utilisé pour les mises à jour du firmware)

Alimentation interne de haute qualité (sans adaptateur secteur)

Format rack 19 pouces (1U)

Fonctionnalités logicielles

Cinq niveaux de référence différents disponibles pour s’adapter à pratiquement toute application dans les environnements grand public, professionnels ou de diffusion (sélectionnables via software)

Mélangeur DSP puissant (contrôlable via software) Fonctions d’entrée : alimentation fantôme activée/désactivée, phase, sensibilité, trim, contrôle automatique du niveau, égaliseur 4 bandes, mute, fader

Fonctions du mélangeur : mélangeur matriciel, ducking, compensateur de bruit ambiant (ANC), routage

Fonctions des sorties : égaliseur 10 bandes, limiter, délai, mute, fader, phase

Jusqu’à 50 préréglages de scènes peuvent être enregistrés

La fonction d’événement minuterie permet d’activer les préréglages à des heures précises (prévue pour une future mise à jour)

Deux types de software de contrôle disponibles (compatibles avec les appareils Windows/Mac/iOS/Android) : Tascam MX Connect pour les intégrateurs système offre un accès complet à pratiquement tous les réglages

Tascam EZ Connect pour les utilisateurs finaux est une application simple proposant uniquement les réglages essentiels

Fonctionnalités de l’interface audio USB

Deux entrées audio et deux sorties audio lors de la connexion à un ordinateur Windows/Mac ou à un appareil iOS/Android

Permet d’enregistrer / lire de l’audio via Windows Media Player, iTunes ou des applications DAW

Caractéristiques

Généralités

Formats audio 44.1/48 kHz, 16/24 bit

Entrées et sorties

Port USB USB B-type 4 broches

Débit de transfert USB 2.0 High Speed (480 Mbit/s)

Entrées analogiques (ANALOG IN) Connecteurs Euroblock symétriques, pas de 3.81 mm

Niveau d’entrée minimal -70 dBu

Niveau d’entrée maximal +26 dBu

Impédance d’entrée supérieure ou égale à 2.2 kOhm

Sorties analogiques (ANALOG OUT) Connecteurs Euroblock symétriques, pas de 3.81 mm

Niveau de sortie nominal +4 dBu (Ref(D) does not equal -9 dBFS)

+6 dBu (Ref(D) equals -9 dBFS)

Niveau de sortie maximal (sélectionnable) +15 dBu (Ref(D): -9 dBFS)

+18 dBu (Ref(D): -14 dBFS)

+20 dBu (Ref(D): -16 dBFS)

+22 dBu (Ref(D): -18 dBFS)

+24 dBu (Ref(D): -20 dBFS)

Impédance de sortie inférieure ou égale à 200 Ohm

Connecteur RS-232C D-sub 9 broches (femelle, standard impérial)

Connecteur RS-485 connecteur RJ-45

Câble recommandé câble STP, Cat 5e ou supérieur

Connecteur réseau (ETHERNET) connecteur RJ-45

Protocole de transmission TCP/IP

Norme Ethernet 100BASE-TX

Câble recommandé câble STP, Cat 5e ou supérieur

Performances audio

EIN de l’ampli micro (bruit d’entrée équivalent) inférieur ou égal à -126 dBu

(De l’entrée micro à la sortie ligne, impédance d’entrée : 150 Ohm, filtre passe-bas 22 kHz, pondération A, JEITA)

Réponse en fréquence 20 Hz - 20 kHz, ±0.5 dB

(Entrée +24 dBu, de l’entrée ligne à la sortie ligne, GAIN au minimum, JEITA)

Distorsion (THD+N) (entrée +24 dBu, 1 kHz, de l’entrée ligne à la sortie ligne, GAIN au minimum, JEITA)

Rapport S/B supérieur ou égal à 106 dB

(Entrée +24 dBu, de l’entrée ligne à la sortie ligne, GAIN au minimum, JEITA)

Diaphonie supérieure ou égale à 107 dB

(Entrée +24 dBu, 1 kHz, de l’entrée ligne à la sortie ligne, GAIN au minimum, JEITA)

Plage dynamique supérieure ou égale à 105 dB

(De l’entrée ligne à la sortie ligne, GAIN au minimum, JEITA)

Remarque : JEITA indique la conformité à JEITA CP-2150

Alimentation et autres caractéristiques

Exigences de tension AC 100-240 V, 50/60 Hz

Consommation 21 W

Dimensions 483 mm × 45 mm × 304 mm

(L × H × P, saillies comprises)

Poids 3 kg

Plage de température de fonctionnement autorisée 0-40 °C
