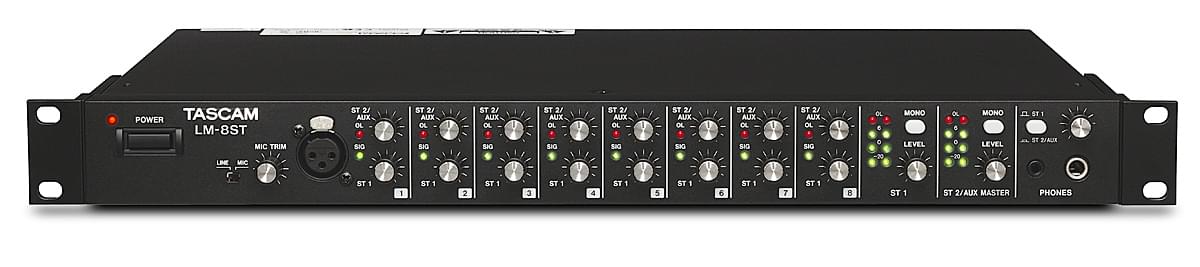

Tascam LM-8ST Mélangeur de ligne 8 canaux stéréo

Tascam LM-8ST Mixeur de ligne 8 canaux stéréo

Le LM-8ST est un mixeur de ligne compact destiné aux installations, au sous-mixage en studio et à toute personne ayant besoin de mixer des signaux de ligne. Huit sources d’entrée stéréo, telles que des lecteurs CD/MP3, des tuners, des instruments, etc., peuvent être acheminées indépendamment vers une paire de sorties stéréo. Pour la seconde sortie, l’utilisateur peut choisir entre un routage pré- et post-fader. Les contrôles de niveau d’entrée et de sortie ainsi que les indicateurs permettent de garder les signaux sous contrôle. Une entrée microphone est également disponible. Le LM-8ST est logé dans un châssis robuste montable en rack et équipé d’une alimentation intégrée.

Mixeur de ligne avec routage flexible des signaux
Solution idéale pour les installations dans les salles de conseil, salles de conférence, clubs de santé et de fitness, restaurants, lieux de culte, comme sous-mixeur de keyboard ou de scène, et bien plus encore
8 canaux d’entrée stéréo pour sources ligne telles que lecteurs CD/MP3, tuners, signaux audio de TV ou de magnétoscope, etc. (TRS symétriques)
Entrée micro/ligne supplémentaire avec contrôle de niveau pour le canal 1 sur le panneau avant, pour les annonces, etc. (XLR symétrique)
2 sorties stéréo (ST1 et ST2/AUX, XLR symétriques / RCA asymétriques)
Chaque entrée stéréo peut être mixée indépendamment vers chaque sortie stéréo :
ST1 : le signal d’entrée est envoyé à la sortie ST1
ST2 : le signal avant le contrôle de niveau ST1 (pré-fader) est envoyé à la sortie ST2/AUX
AUX : le signal après le contrôle de niveau ST1 (post-fader) est envoyé à la sortie ST2/AUX
Commutateurs de sélection ST2/AUX par canal sur le panneau inférieur

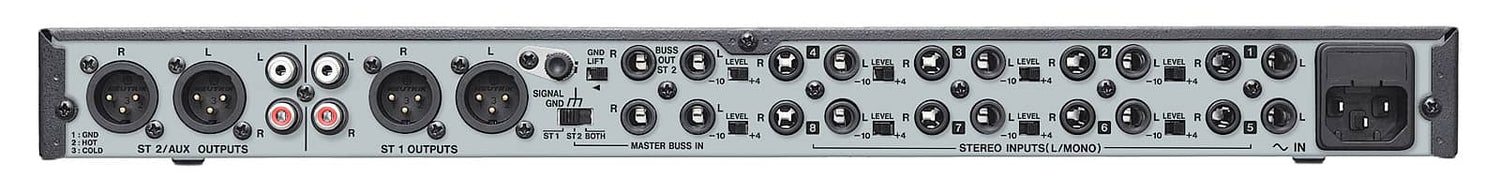

Niveau d’entrée sélectionnable entre +4 dBu et –10 dBV par canal (sur le panneau arrière)
LED de présence du signal et de surcharge sur chaque canal
Indicateurs de niveau stéréo à LED à 4 points sur chaque sortie
Chaque sortie stéréo peut être commutée en mono
Sortie casque haute puissance avec contrôle de niveau et source sélectionnable (ST1, ST2/AUX)
Entrée et sortie de bus master symétriques (entrée sélectionnable entre ST1, ST2/AUX et Mix) pour la mise en cascade de plusieurs appareils
Borne de terre et commutateur de levage de terre sur le panneau arrière
Fusible facilement remplaçable
Châssis montable en rack 1U

Entrées et sorties audio
Entrée micro XLR (symétrique)
Impédance d’entrée 2.4 kΩ
Niveau d’entrée nominal –58 dBu (1 mV) à –12 dBu (195 mV)
Niveau d’entrée maximal +10 dBu (2.45 V)
Entrées stéréo TRS 6.3-mm (symétriques)
Impédance d’entrée 56 kΩ
Niveau d’entrée nominal +4 dBu (1.23 V)
Niveau d’entrée maximal +24 dBu (12.3 V)
Entrée de bus master TRS 6.3-mm (symétrique)
Impédance d’entrée 56 kΩ
Niveau d’entrée nominal +4 dBu (1.23 V)
Niveau d’entrée maximal +24 dBu (12.3 V)

Sorties ST1, ST2/AUX XLR (symétriques)
Impédance de sortie 94 Ω
Niveau de sortie nominal +4 dBu (1.23 V)
Niveau de sortie maximal +24 dBu (12.3 V)
Sorties ST1, ST2/AUX RCA (asymétriques)
Impédance de sortie 200 Ω
Niveau de sortie nominal –10 dBV (0.3V)
Niveau de sortie maximal +10 dBV (3.16 V)
Sortie de bus TRS 6.3-mm (symétrique)
Impédance de sortie 94 Ω
Niveau de sortie nominal +4 dBu (1.23 V)
Niveau de sortie maximal +24 dBu (12.3 V)
Sortie casque TRS 6.3-mm (stéréo), TRS 3.5-mm (stéréo)
Puissance de sortie maximale 250 mW + 250 mW (à 32 Ω)

Performances audio
Réponse en fréquence
20 Hz–50 kHz, ±3 dB (sorties PHONES)
10 Hz–100 kHz, ±3 dB (sortie BUSS)
Rapport S/B
≥80 dB(A) (sorties PHONES, filtre passe-bas 20 kHz)
≥80 dB(A) (sortie BUSS, filtre passe-bas 20 kHz)
THD
≤0.07% (sorties PHONES, lors de la sortie de 100 mW + 100 mW (32 Ω), filtre passe-haut 20Hz et filtre passe-bas 20 kHz)
≤0.03% (sortie BUSS, filtre passe-haut 20 Hz et filtre passe-bas 20 kHz)
Séparation des canaux
≥50 dB(A) (sorties PHONES, filtre passe-bas 20 kHz, entrée et sortie nominales à 1 kHz, terminaison 32 Ω)
≥70 dB(A) (sorties BUSS, filtre passe-bas 20 kHz, entrée et sortie nominales à 1 kHz, terminaison 600 Ω)
Diaphonie
≥65 dB(A) (sorties BUSS, filtre passe-bas 20 kHz, entrée et sortie nominales à 1 kHz, terminaison 600 Ω)

Alimentation et autres spécifications
Alimentation requise CA 100–240V, 50–60 Hz
Consommation électrique 15 W
Dimensions (LHP) 482 mm x 44 mm x 280 mm
Poids 3.8 kg
Plage de températures de fonctionnement 5–35 °C
Éléments inclus Cordon d’alimentation, kit de vis de montage en rack, carte de garantie, manuel d’utilisation
