RCF table de mixage d’installation 9 entrées et 3 zones

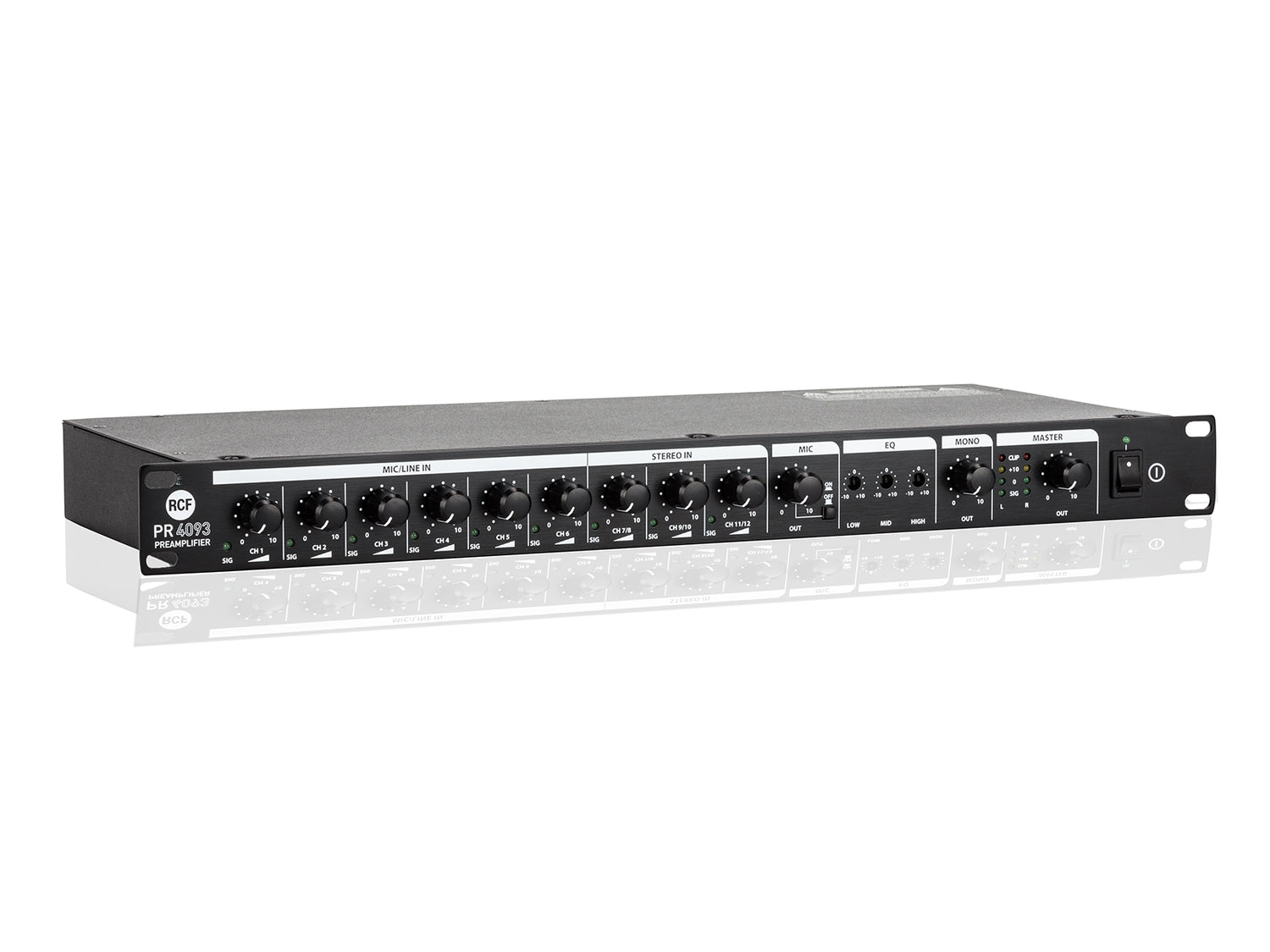

RCF PR4093

PR4093 est conçu pour offrir une solution flexible pour les applications de paging et de musique dans les systèmes de sonorisation. Il dispose de 6 entrées symétriques mic/line avec alimentation Phantom.
La première entrée est prioritaire et s’active via un circuit VOX. 3 entrées stéréo sur connecteurs RCA sont disponibles.
Les sorties offrent différentes fonctionnalités, telles que le contrôle de tonalité sur le panneau avant, le mixage dédié des entrées 1-6 et la connexion à des appareils d’enregistrement.

ENTRÉES MONO (CANAUX 1 À 6, SYMÉTRIQUES)
Réponse en fréquence : 20 ÷ 22 Hz ÷ kHz
Distorsion (THD & N) : <= 0,03% à 1 kHz
Sensibilité : -40 dBu (MIC) / 0 dBu (LINE)
Niveau d’entrée max. : -19 dBu (MIC) / +21 dBu (LINE)
Impédance d’entrée : 2 kOhm (MIC) / 19,5 kOhm (LINE)
Gain de tension max. (MIC) : 60 dB vers LINE OUT (symétrique), 50 dB vers REC OUT (asymétrique), 60 dB vers MIC OUT (asymétrique), 55 dB vers MONO OUT (asymétrique)
Gain de tension max. (LINE) : 20 dB vers LINE OUT (symétrique), 10 dB vers REC OUT (asymétrique), 20 dB vers MIC OUT (asymétrique), 15 dB vers MONO OUT (asymétrique)
Tension d’alimentation Phantom : 18÷21 V

ENTRÉES STÉRÉO (CANAUX 7/8, 9/10, 11/12)
Réponse en fréquence : 20 ÷ 22 Hz ÷ kHz
Distorsion (THD & N) : <= 0.03% à 1 kHz
Sensibilité : +10 dBu
Niveau d’entrée max. : +21 dBu
Impédance d’entrée : 19.5 kOhm
Gain de tension max. (LINE) : 10 dB vers LINE OUT (symétrique), 0 dB vers REC OUT (asymétrique), 0 dB vers MONO OUT (asymétrique)

SECTION DES SORTIES
Niveau LINE OUT : 0 dBu (± 2 dBu, symétrique), max. +21 dBu
Niveau MIC OUT / MONO OUT : 0 dBu (± 2 dBu, asymétrique), max. +21 dBu
Impédance LINE OUT : 250 Ohm
Impédance MIC OUT / MONO OUT : 125 Ohm

ÉGALISEUR
Low : ±15 dB à 80 Hz
Mid : ±12 dB à 2.5 kHz
High : ±15 dB à 8 kHz

DIAPHONIE
Entrées stéréo adjacentes : de l’entrée vers la sortie :
ALIMENTATION
Tension de fonctionnement : 220÷240 V ac (50 Hz), 24 V dc

SPÉCIFICATIONS PHYSIQUES
Hauteur : 44 / 1,73 mm/inch
Largeur : 483 / 19,01 mm/inch
Profondeur : 200 / 7,87 mm/inch
Poids net : 2,9 / 6,39 Kg/Lbs
