ProCab câble réseau CAT7 S/FTP 305 m

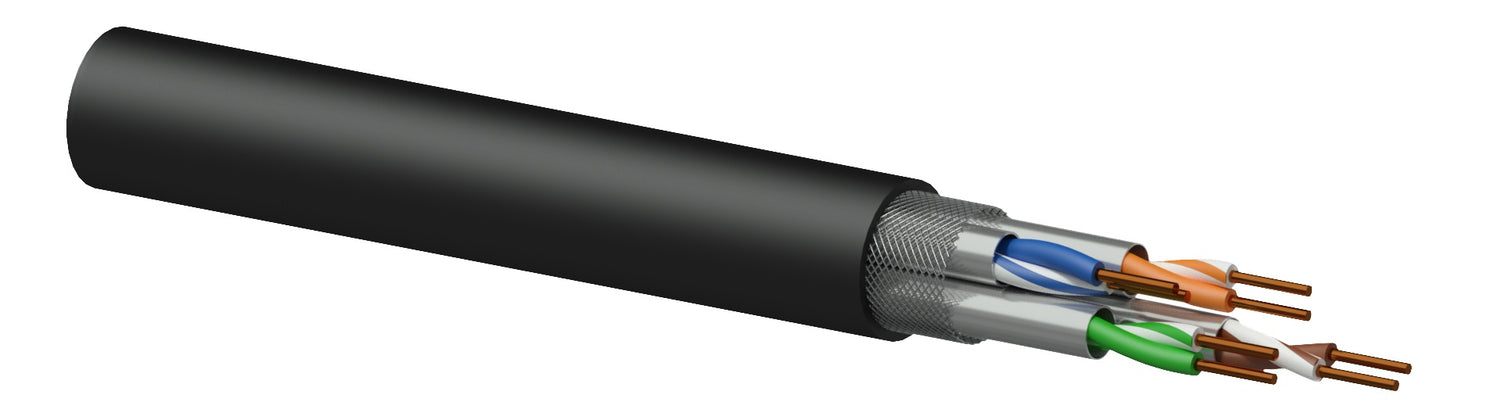

ProCab CCT70S câble d’installation CAT7 S/FTP 305m

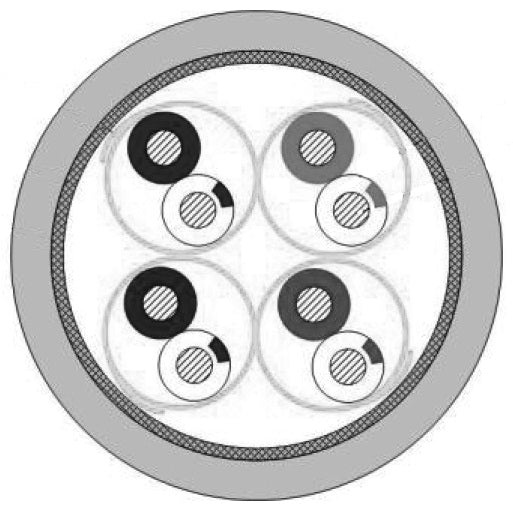

CCT70S est un câble d’installation et de réseau CAT7 équipé d’une gaine extérieure Flamoflex™. Flamoflex™ est un câble ignifugé conforme aux normes IEC 60332-1. La section conductrice se compose de 4 paires de conducteurs massifs de 23 AWG, chacun étant blindé individuellement par une feuille d’aluminium, tandis que l’ensemble de la section est entouré d’un blindage tressé. Le double blindage offre une meilleure protection contre la diaphonie et un bruit réduit, ce qui se traduit par une bande passante plus élevée et une immunité améliorée contre le bruit et les interférences provenant d’appareils externes. CCT70S prend en charge 10Base-T, 100Base-TX et 1000Base-T gigabit. Il prend également en charge Dante, Cobranet, Ethersound, HDbaseT et d’autres protocoles de réseau AV.

Type de câble : câble réseau CAT7 S/FTP
Conducteur interne : BC 1 x 0.566 mm
Section du conducteur interne : 0.25 mm²
Isolation : Foam PE
Nombre de conducteurs : 8 (4 paires)
Blindage : feuille d’aluminium globale, tresse globale en cuivre étamé
Gaine extérieure : NHFR
Dimensions de la gaine extérieure : Ø 7.1 mm
American Wire Gauge : 23 AWG

Caractéristiques physiques

Type de câble S/FTP câble réseau CAT7
Matériau du conducteur interne BC 1 x 0.566 mm (Ø) (OFC)
Section 0.25 mm²
American Wire Gauge 23 AWG
Nombre de conducteurs 8 (4 paires)
Couleurs de l’isolation Vert / Blanc & Vert ; Bleu / Blanc & Bleu ; Orange / Blanc & Orange ; Marron / Blanc & Marron
Torsade des conducteurs Longueur de pas ≤ 30 mm
Blindage Feuille d’aluminium Al-mylar, couverture de 100 % - recouvrement de 25 %
Matériau de l’isolation audio FPE 1.3 mm (Ø)
Séparateur Aucun
Aucun
Blindage global Tressage TC 10 x 8 x 0.08 mm (Ø) (OFC)
Matériau de la gaine extérieure NHFR 7.1 mm (Ø)
Couleurs Black

Caractéristiques électriques

Rigidité diélectrique 1.5 (KV / 1 min. DC)
Retard / déséquilibre maximal 5 (ns / 100 m)
Tension nominale 300 V
Vitesse nominale de propagation 74 %
Impédance caractéristique 100 Ω ± 15 Ω
Résistance DC maximale du conducteur 95 (Ω / Km)
Déséquilibre de la résistance DC 2 %
Capacité mutuelle nominale ≤ 5.6 (nF / 100 m)
Déséquilibre de capacité paire-terre ≤ 160 (nF / 100 m)
