ART Boîtier de direct passif Z Direct

ART ZDIRECT Passive Di-Box

Zdirect est une interface passive de haute qualité qui permet de connecter des signaux d’instrument, de ligne et de haut-parleur à une table de mixage ou à d’autres entrées symétriques. L’entrée haute impédance single-ended 1/4" est convertie par le transformateur en une source de signal isolée, symétrique et à faible impédance. Le transformateur audio de Zdirect offre une réponse en fréquence extrêmement plate et étendue, et peut gérer des niveaux de signal élevés tout en maintenant une sortie isolée, symétrique et à faible impédance. Zdirect fournit ainsi un son clair et neutre avec une large gamme de sources de signal, même sur de longues distances dans des environnements très bruyants.

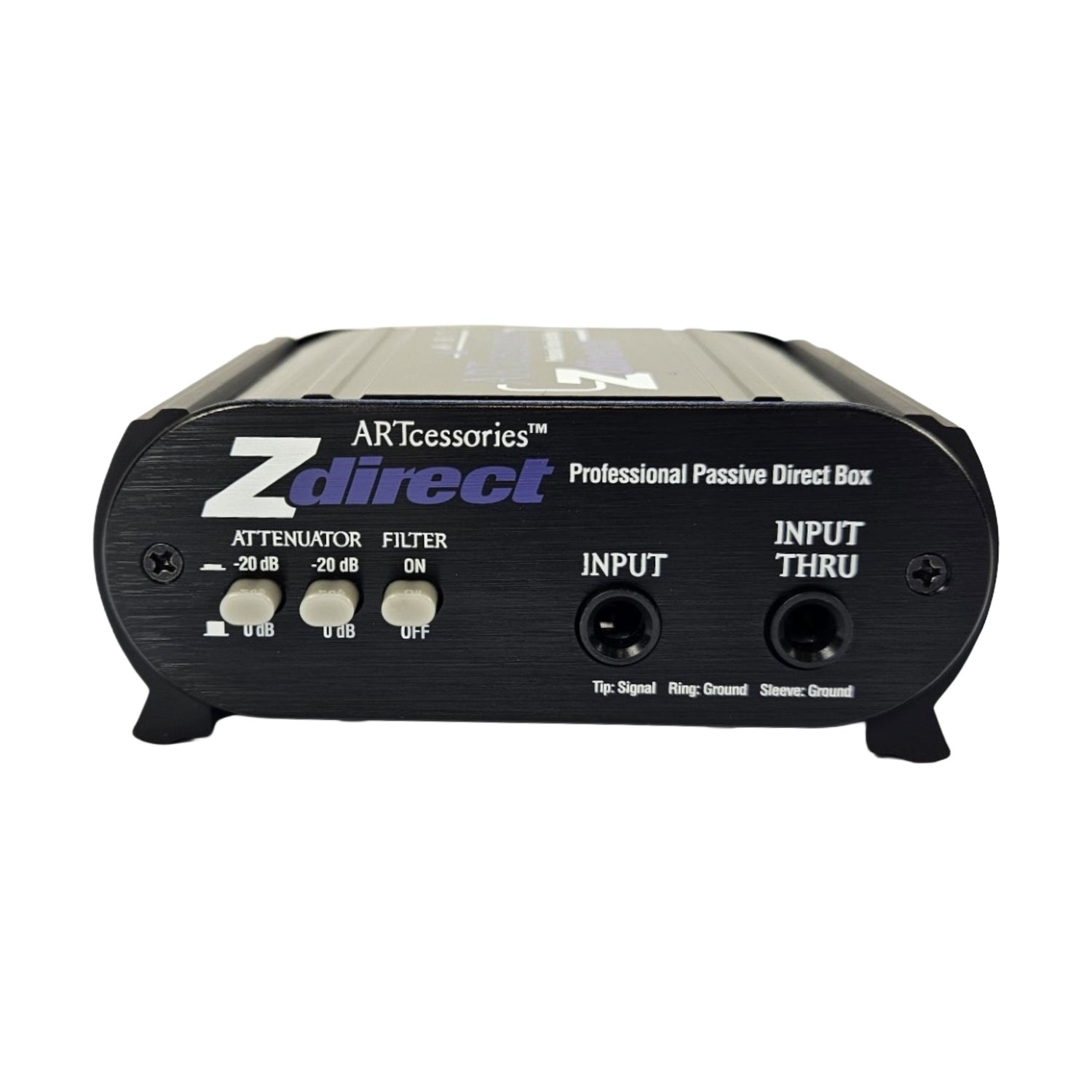

Les commutateurs d’atténuation d’entrée offrent un large choix de niveaux de signal ainsi qu’une prise Input-Thru. Le commutateur Ground-lift sépare les masses des signaux d’entrée et de sortie.

ZDirect propose également des filtres low-pass commutables qui éliminent toutes les interférences haute fréquence. Les filtres de Bessel sur les sorties sont placés en dehors de la plage audible et peuvent réduire les interférences radioélectriques avant qu’elles n’atteignent le système principal. Les filtres réduisent également efficacement le bruit numérique des ordinateurs lorsque ZDirect est utilisé comme interface entre une station de travail audio basée sur ordinateur et les moniteurs. Les commutateurs PHASE-INVERT peuvent inverser la polarité du signal à la source.

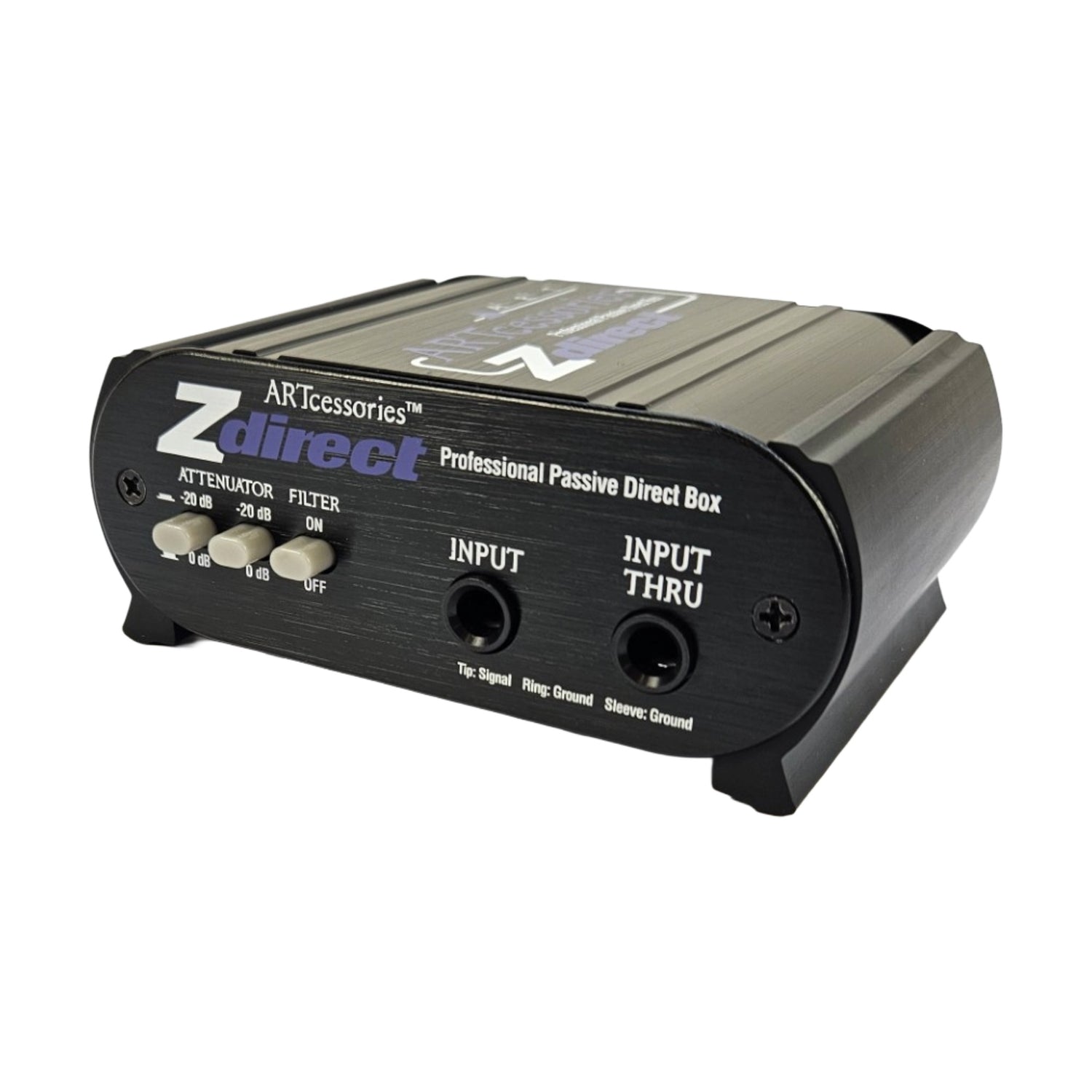

ZDirect est logé dans une boîtier compact en aluminium anodisé noir.

Conception de transformateur entièrement passive et haute performance.

Aucune pile requise.

Convertit les entrées de 50k ohm en sorties symétriques de 600 ohm. Atténuation d’entrée commutable (0, -20, -40 dB)

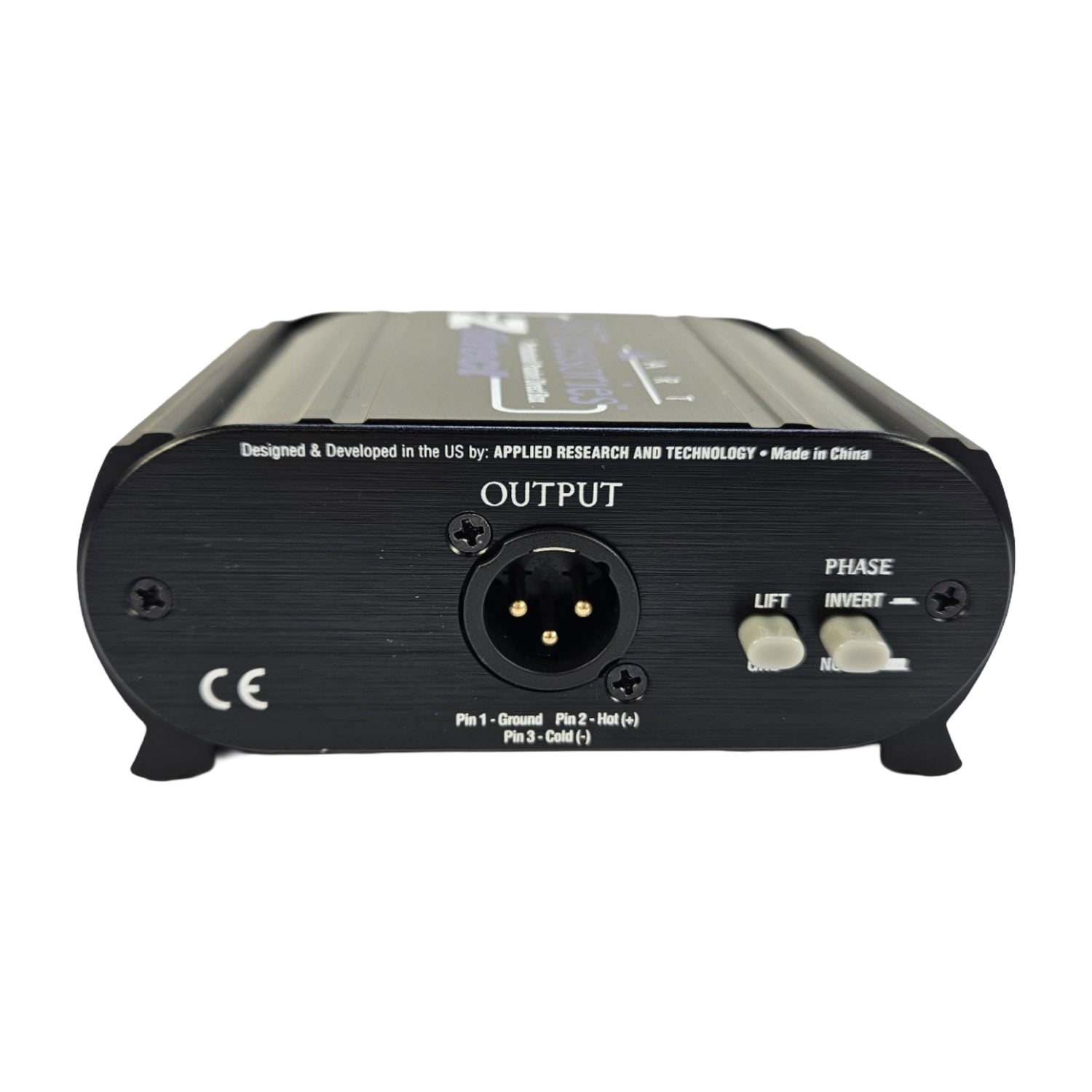

Filtre low pass commutable. Inversion de phase commutable. Ground lift commutable (isole complètement les entrées du châssis et des sorties). Connecteurs XLR pour sorties symétriques

Boîtier robuste en aluminium extrudé

Réponse en fréquence 10Hz -50kHz, +/-.5dB @ +4dBu

Distorsion harmonique totale .01% typique @ 1kHz, +18dBu, <.05% @ 100Hz, +18dBu

Connexions d’entrée TRS ¼ – inch asymétrique, 50k Ohm

Connexions de sortie XLR mâle symétrique, 600 Ohm

Phase de sortie commutable, Normal/Invert

Ground Lift commutable, isole complètement les entrées du châssis et de la sortie

Atténuation d’entrée commutable, (0dB, -20dB, -40dB)

Type / réponse du filtre commutable, Low Pass, -3dB @30kHz
