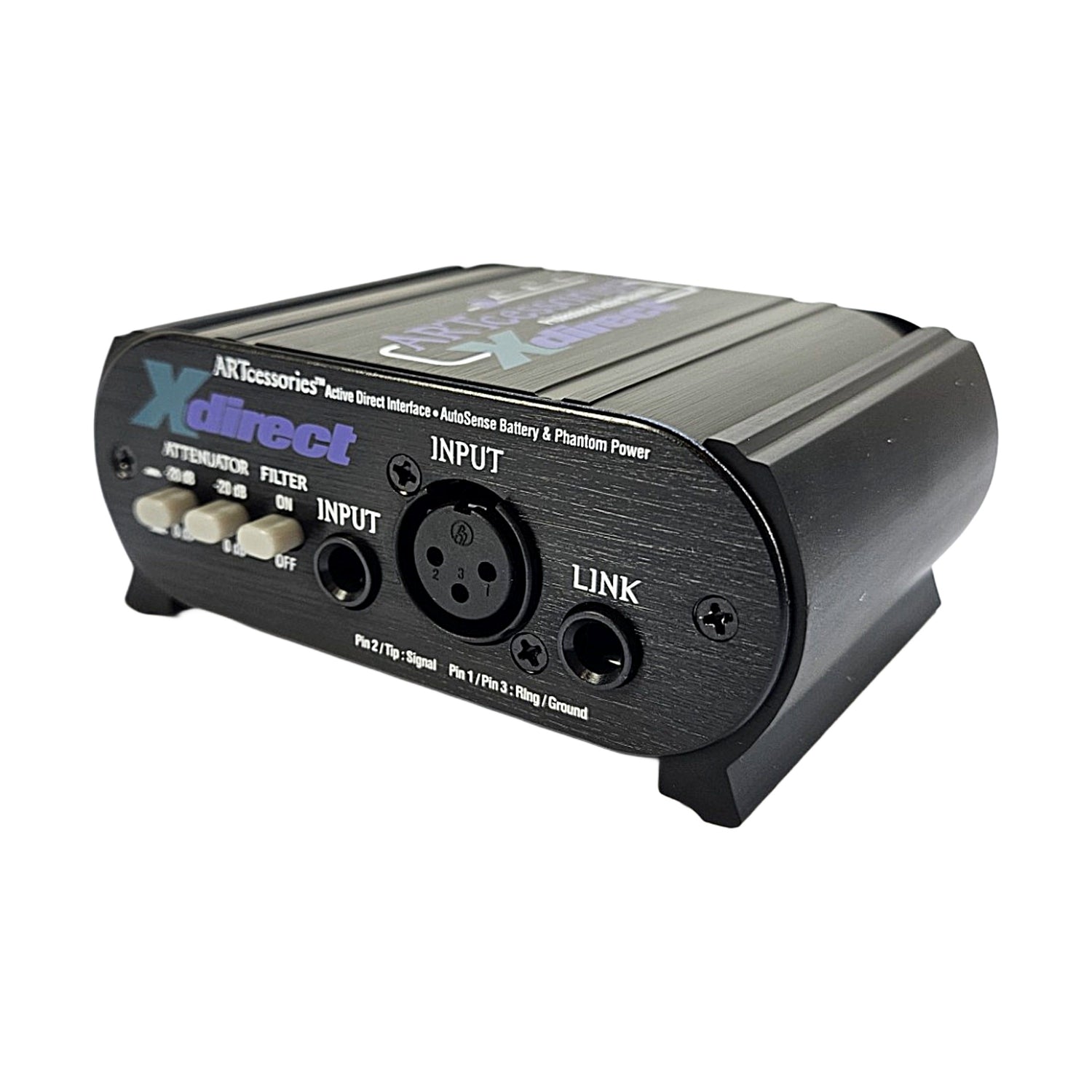

ART XDIRECT Boîtier de direct actif

Xdirect est une interface active de haute qualité qui permet à l’utilisateur de connecter des signaux d’instrument, de ligne ou de haut-parleur à une console de mixage ou à d’autres entrées symétriques. Chaque entrée 1/4" et XLR, à haute impédance, est convertie par une électronique à faible bruit en une sortie de signal symétrique isolée à basse impédance. Xdirect offre une réponse en fréquence extrêmement plate et étendue, et peut gérer des niveaux de signal élevés tout en conservant une sortie symétrique isolée à basse impédance. Cela confère à Xdirect un son clair et neutre avec un large choix de sources de signal, même sur de grandes distances dans des environnements fortement bruyants.

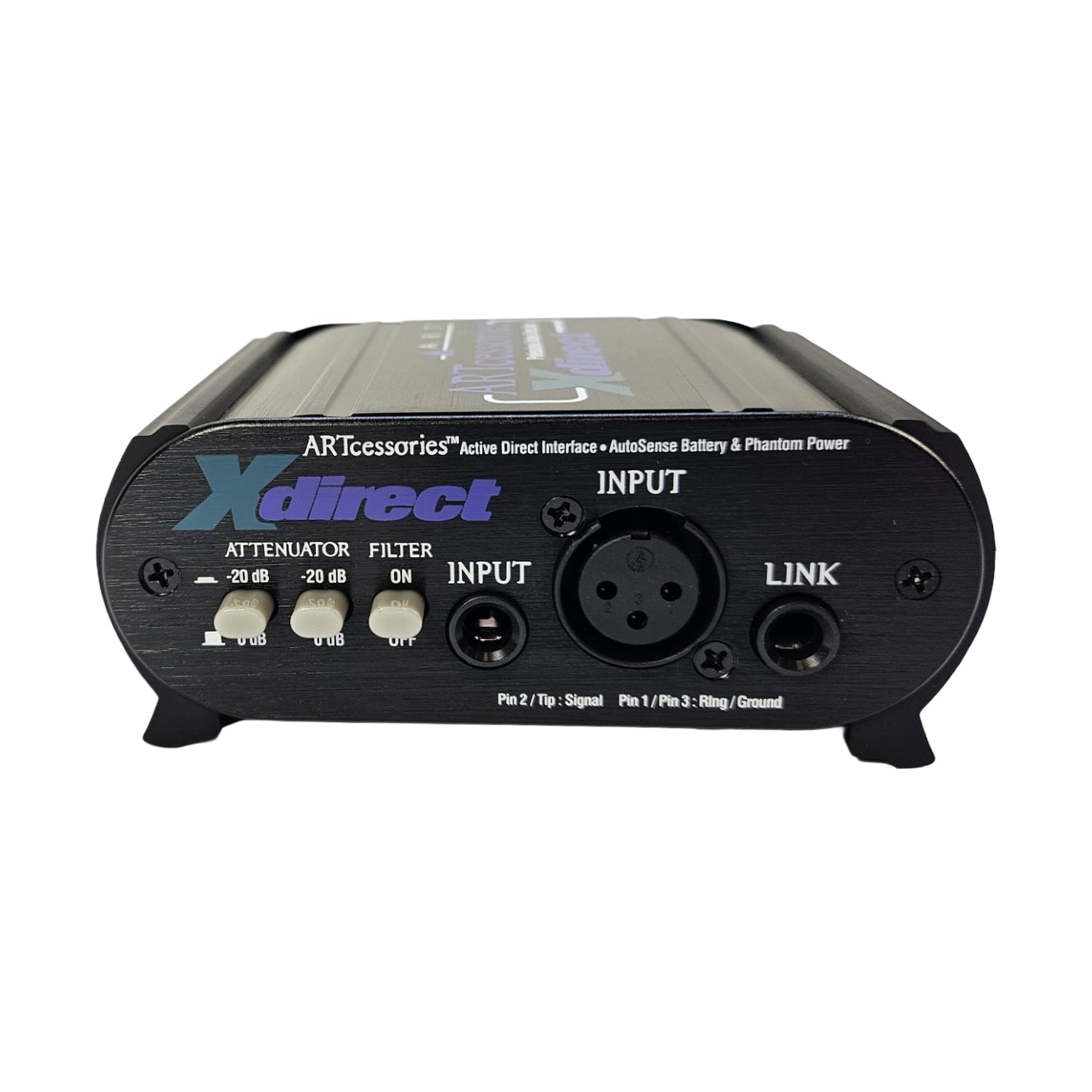

Les commutateurs d’atténuation d’entrée offrent de nombreux niveaux de signal ainsi que des jacks d’entrée THRU. Les commutateurs GROUND LIFT permettent à l’utilisateur de séparer les masses des signaux d’entrée et de sortie.

XDirect propose également un filtre passe-bas commutable qui élimine toutes les interférences haute fréquence. Le filtre de Bessel situé sur l’entrée est placé au-delà de la plage audio et réduit les interférences radiofréquence avant qu’elles n’atteignent le système principal. Le filtre réduit également le bruit numérique informatique lorsque XDirect est utilisé comme interface entre une station de travail audio informatisée et des moniteurs.

Le commutateur Phase-Invert inverse la polarité du signal à la source.

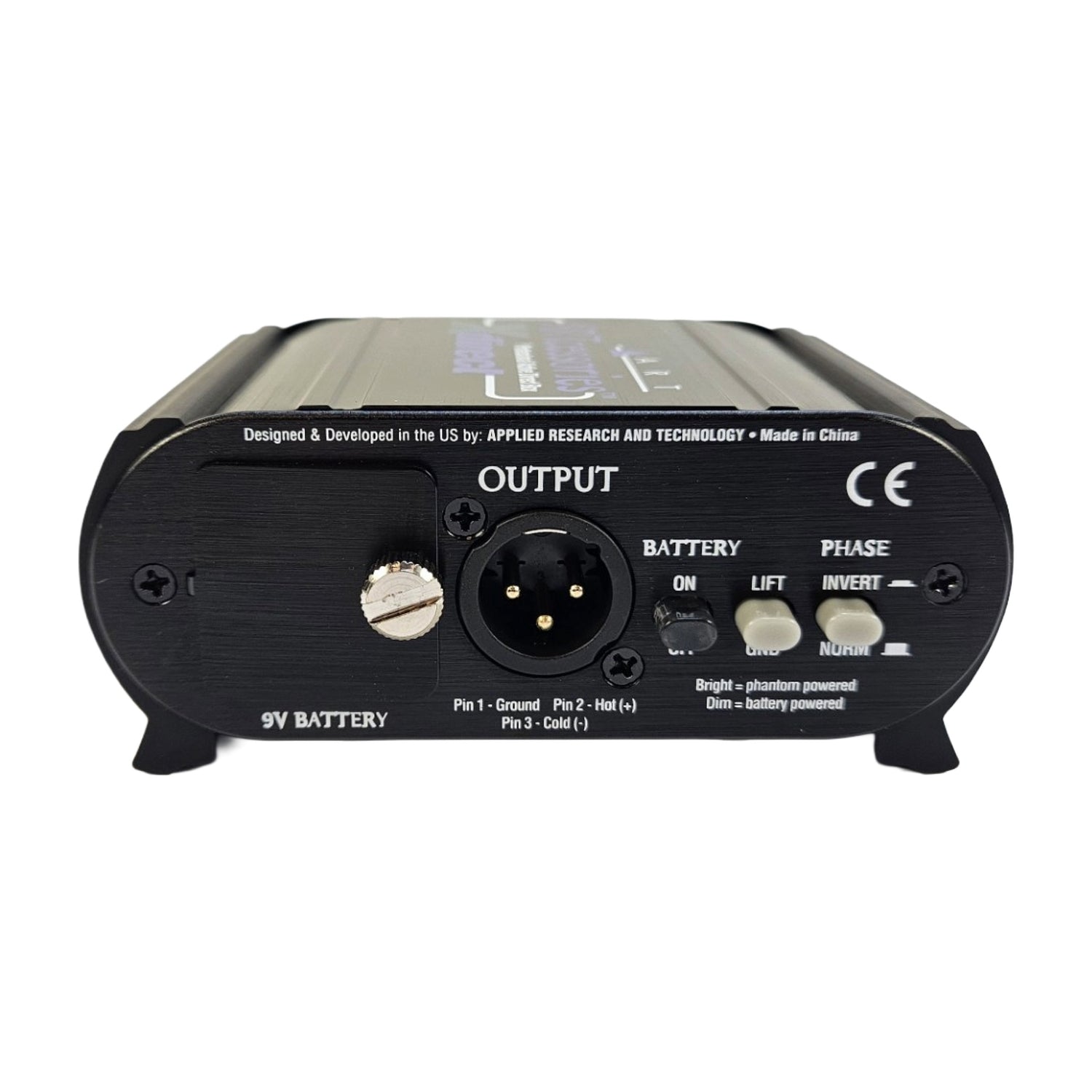

Le circuit actif de Xdirect est alimenté par une pile interne de 9V lorsqu’aucune alimentation externe n’est disponible. Alimenté par pile, il consomme moins de 3,5 mA, offrant ainsi plus de 250 heures d’autonomie avec une pile neuve. Si une alimentation fantôme est disponible, Xdirect prélève automatiquement son énergie de la source externe. Le commutateur marche/arrêt de la pile s’allume faiblement lorsque l’appareil fonctionne sur pile, plus fortement lorsqu’il fonctionne sur alimentation fantôme, et s’éteint lorsque l’appareil est inactif.

Xdirect est logé dans un boîtier compact en aluminium anodisé noir.

Réponse en fréquence 10Hz -100kHz, +/-.5dB @ +0dBu
Distorsion harmonique totale Plage dynamique >100dB typique
Niveau d’entrée maximal 4/+24/+44dBu
Niveau de sortie maximal +6dBu (alimenté par pile), +14dBu (alimenté par alimentation fantôme)
Connexions d’entrée TRS ¼-inch et XLR femelle asymétriques, 470k Ohm
Connexions de sortie XLR mâle symétriques, phase de sortie commutable, Normal/Invert
Ground Lift commutable, isole complètement les entrées du châssis et de la sortie
Atténuation d’entrée commutable, (0dB, -20dB, -40dB)
Type / réponse du filtre commutable, passe-bas, -3dB @30kHz
Alimentation requise 9volt @3.5ma (pile interne) ou 18VDC-48VDC @9.5ma (alimentation fantôme)
Dimensions 1.75"H x 4.2"W x 3.5"D (44.5mm x 107mm x 89mm)
Poids 0.75 lbs (0.34 kg)
