ART Répartiteur et combinateur 2 voies

Splitter et combiner 2 voies ART

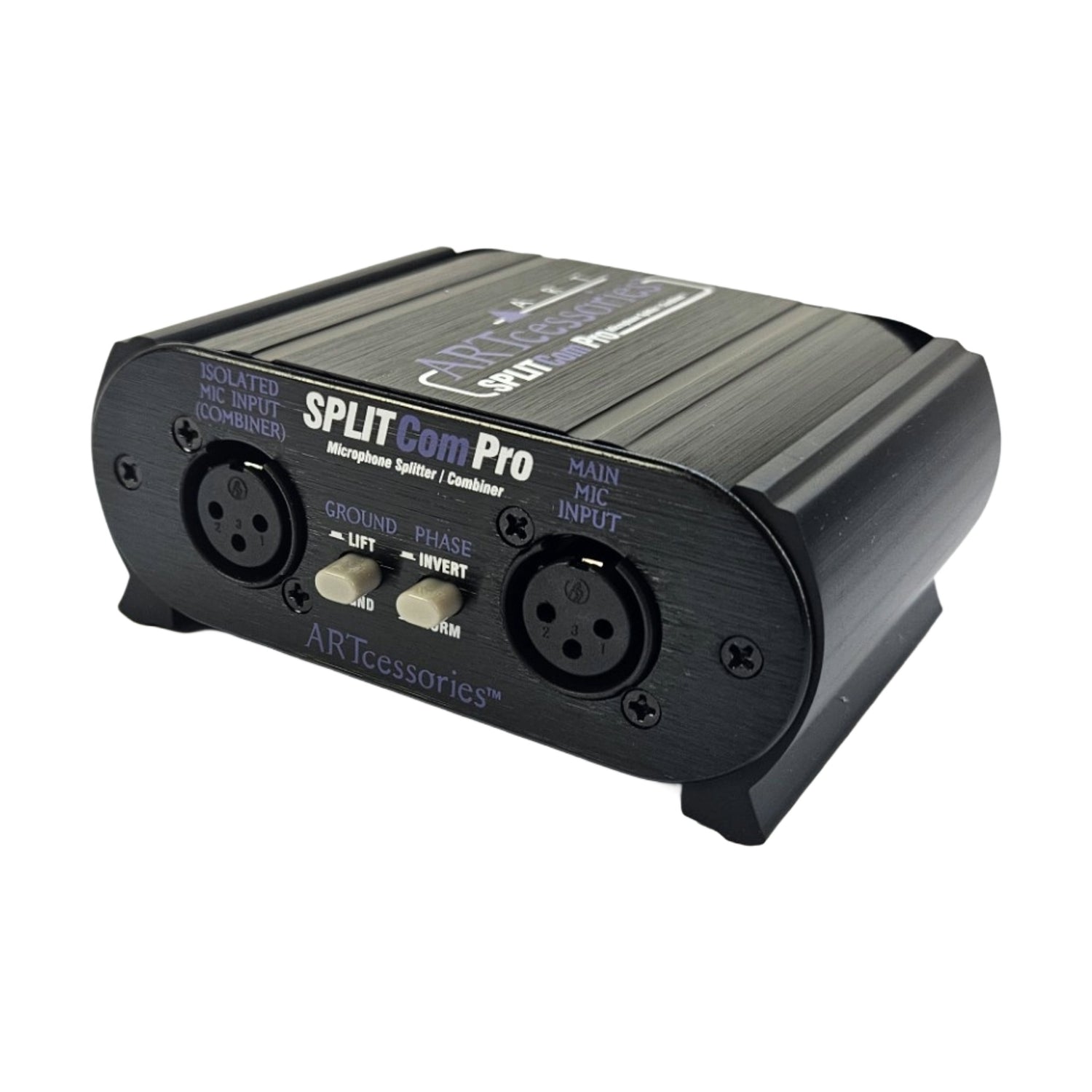

SPLITCom Pro peut splitter ou combiner des signaux de microphone symétriques à faible impédance.

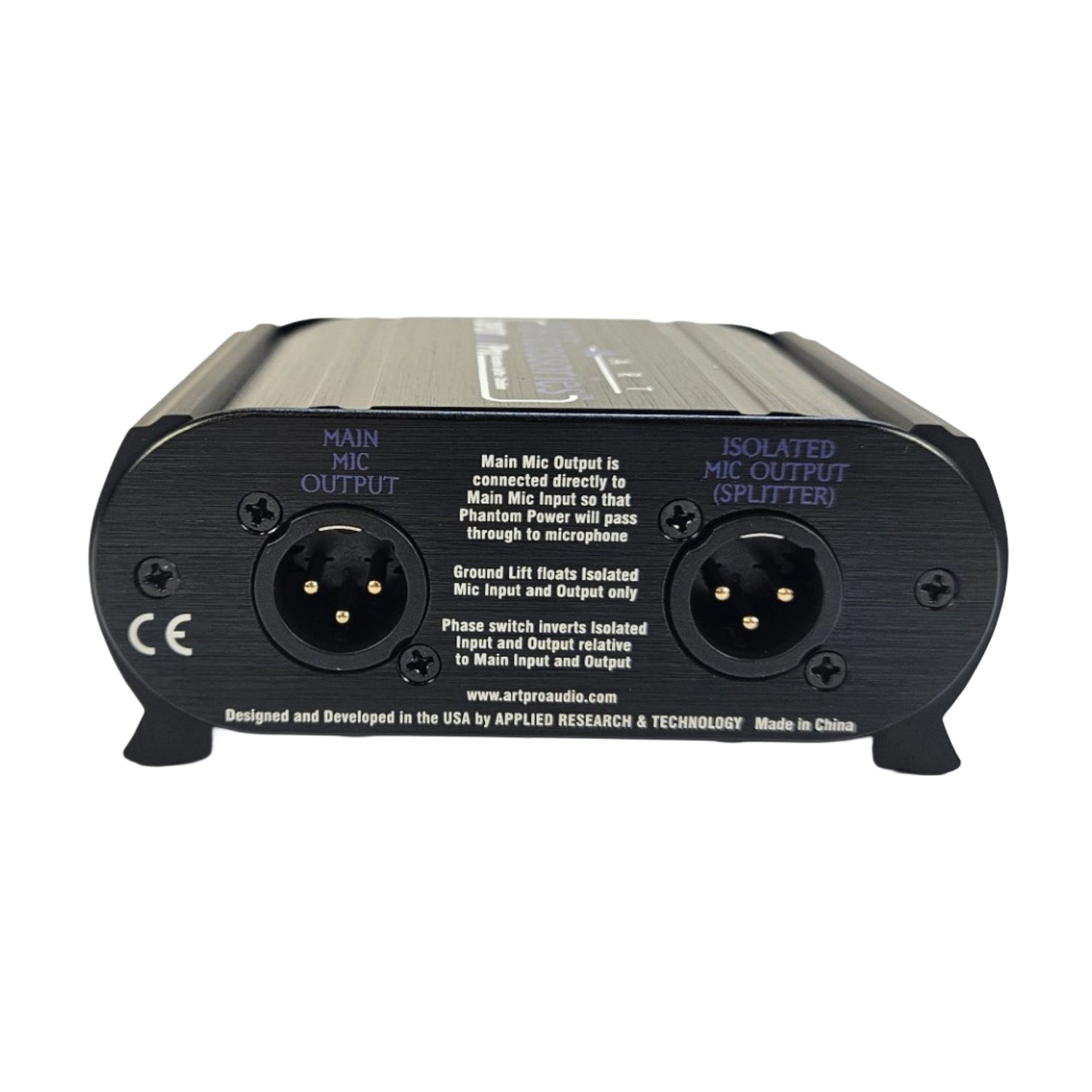

Splitter : SPLITCom Pro offre une sortie directement couplée et une sortie isolée à partir d’un seul microphone. Les applications comprennent l’envoi de la sortie directe vers la console principale ou FOH et de l’autre sortie isolée vers un monitor ou une console d’enregistrement. La sortie microphone principale transporte l’alimentation phantom de la console principale vers l’entrée microphone principale pour une utilisation avec des microphones à condensateur. L’alimentation phantom est bloquée depuis la sortie microphone isolée.

Combiner : SPLITCom Pro offre une sortie à partir de deux entrées microphone. Le commutateur PHASE peut servir à inverser la phase relative de l’entrée microphone isolée. Les applications comprennent le double-micro pour batteries, chœurs et amplificateurs d’instruments. L’alimentation phantom traverse chaque sortie vers son entrée respective, (MAIN vers MAIN, ISOLETED vers ISOLATED), l’alimentation phantom étant bloquée entre les chemins de signal MAIN et ISOLATED. Seul le son circule entre les chemins de signal MAIN et ISOLATED.

Faible distorsion avec large réponse en fréquence
Deux fonctions dans un seul boîtier - Combine et/ou splitte
Commutateur d’inversion de phase pour combinaison soustractive
Isolation galvanique pour bloquer l’alimentation phantom entre les canaux

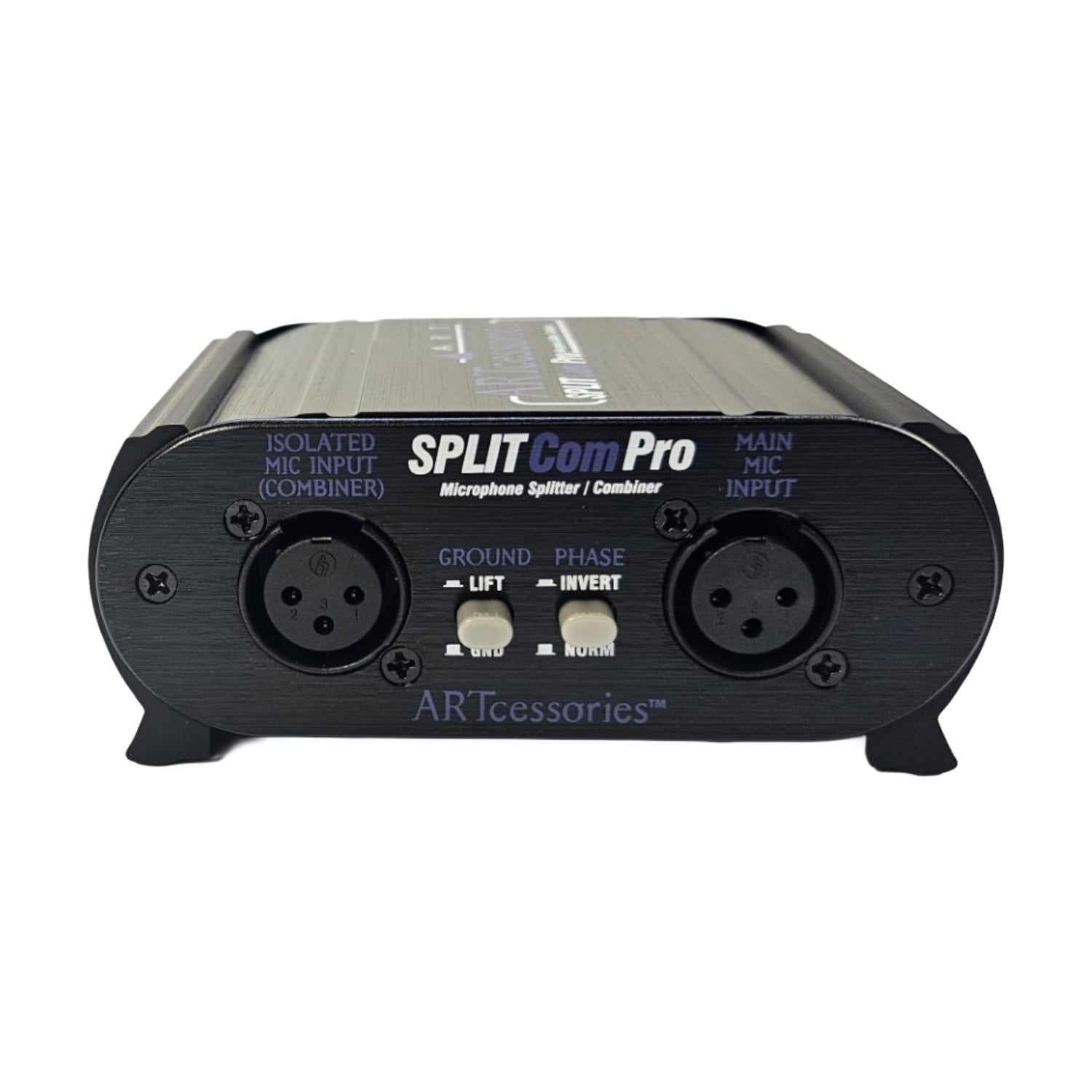

Commutateur de levage de masse pour réduire le bruit dû aux boucles de masse

Réponse en fréquence : 20Hz à 150kHz +/- 0.2 @ 0dBu
Distorsion harmonique totale : Distorsion typique de la source de commande : 150 Ohm
Déphasage : Impédance de charge de sortie typique : 1k Ohm
Dimensions : 1.85" H x 4.6" W x 3.5" D (47mm x 117mm x 89mm
Poids : 0.75 lbs (0.32 kg)
Remarques : Toutes les mesures ont été effectuées depuis la sortie microphone ISOLATED, avec le commutateur PHASE désactivé (NORM), une source symétrique de 150 Ω alimentant l’entrée microphone MAIN et une charge de 1k Ohm connectée à la sortie microphone ISOLATED afin de simuler un microphone et un préamplificateur de microphone typiques en conditions réelles. 0dBu = 0.775VRMS
