Prises XLR
Une prise XLR est une prise audio professionnelle utilisée pour transmettre des signaux audio équilibrés entre, par exemple, des microphones, des consoles de mixage, des interfaces audio, des amplificateurs et des haut-parleurs. Lorsque vous voyez une prise ronde robuste avec 3 broches ou 3 trous sur un équipement audio, il s’agit presque toujours d’une prise XLR. Elle est conçue pour offrir une connexion stable, un faible niveau de bruit et une grande fiabilité, aussi bien en studio que sur scène.
Aujourd’hui, les prises XLR sont utilisées comme norme internationale pour les prises audio professionnelles. On les retrouve dans toutes sortes d’installations, des configurations de podcast simples aux grandes productions de concerts.
À quoi servent les prises XLR et à qui s’adressent-elles ?
Les prises XLR sont principalement utilisées pour l’audio, car elles peuvent transmettre un signal équilibré. Cela signifie que les bruits et ronflements provenant des câbles et de l’environnement sont fortement réduits, ce qui permet d’obtenir un signal plus propre et plus stable. C’est pourquoi les prises XLR constituent le premier choix dans pratiquement toute la technique audio professionnelle, lorsque l’on recherche un son fiable et sans perturbations.
Une prise XLR est particulièrement utile pour :
- Les musiciens et chanteurs qui utilisent un microphone XLR et doivent se connecter à un système de sonorisation ou à une console de mixage.
- Les DJ qui souhaitent disposer de connexions stables entre une console de mixage et des haut-parleurs actifs ou des boîtiers de scène.
- Les studios, qu’ils soient domestiques ou professionnels, où les Câbles XLR relient les microphones, les préamplificateurs, les interfaces audio et les moniteurs.
- Les techniciens de conférence et d’installation qui travaillent avec la sonorisation de la parole, les salles de réunion et les installations fixes.
- Les techniciens de théâtre, de salles de spectacle et d’événements, où les longues distances de câblage et la grande fiabilité sont indispensables.
Le point commun entre tous ces utilisateurs est le besoin d’un son de haute qualité, de connexions stables et d’équipements capables de supporter une utilisation quotidienne. Les prises XLR et les Câbles XLR constituent ici la solution éprouvée.
L’histoire des prises XLR et les raisons de leur standardisation
L’histoire des prises XLR commence dans le monde de l’audio professionnel, où il était nécessaire de disposer d’une prise robuste capable de résister à une utilisation quotidienne sur scène et en studio. Les premières versions des prises XLR ont été développées pour la radiodiffusion et la production audio. La combinaison d’un mécanisme de verrouillage, d’un boîtier métallique solide et d’un signal équilibré les a rapidement rendues populaires.
Au fil du temps, les prises XLR sont devenues la norme pour les microphones et les autres équipements audio professionnels. Les fabricants de consoles de mixage, de boîtiers de scène, d’interfaces audio, de haut-parleurs actifs et d’installations ont adopté les prises XLR, car elles réduisent les bruits et garantissent une connexion mécanique uniforme et robuste. Aujourd’hui, les prises XLR sont la norme lorsqu’il est question de prises audio équilibrées dans le domaine professionnel, des petits concerts aux grandes salles.
Conception, connexions des prises XLR et brochage
Une prise XLR audio classique possède 3 broches. Elle existe en version mâle et femelle, et sa conception est identique chez les différents fabricants. Vous pouvez donc combiner des prises XLR et des câbles XLR de différents fabricants sans problème. C’est une des raisons importantes pour lesquelles les prises XLR sont devenues une norme mondiale.
Une prise XLR typique à 3 broches possède le brochage suivant, souvent présenté sous la forme d’un schéma de prise XLR :
- Broche 1 : blindage/masse – relie le blindage du câble à la masse et protège contre les bruits.
- Broche 2 : Hot (+) – la broche du signal positif dans le signal équilibré.
- Broche 3 : Cold (–) – la broche du signal négatif dans le signal équilibré.
Le signal équilibré fonctionne en envoyant le signal à la fois sur les broches 2 et 3, avec une polarité opposée. Les bruits captés en chemin se retrouvent à parts égales sur les deux conducteurs et sont donc en grande partie annulés au niveau du récepteur. C’est précisément cette caractéristique qui rend les prises XLR et les câbles XLR idéaux pour les longues distances de câblage et les environnements exigeants.
Mâle ou femelle : différence entre les types de prises XLR
Lorsque vous planifiez vos connexions XLR, il est important de connaître la différence entre XLR mâle et XLR femelle. Sur les équipements et les câbles, ils sont utilisés de manière constante selon des fonctions précises, afin que la direction du signal soit logique et uniforme.
- La prise XLR femelle, avec des trous, est généralement utilisée comme entrée sur les consoles de mixage, les interfaces audio et les boîtiers de scène. Sur les câbles, la prise XLR femelle se trouve normalement du côté du microphone.
- La prise XLR mâle, avec des broches, est utilisée comme sortie sur les microphones, les Boîtes DI et les émetteurs. Sur les câbles, la prise XLR mâle se trouve généralement du côté de la console de mixage ou de l’amplificateur.
Si vous possédez un câble XLR avec une prise femelle à une extrémité et une prise mâle à l’autre, il conviendra dans la plupart des cas directement entre un microphone XLR et une console de mixage ou une interface audio. Pour les configurations plus complexes, vous pouvez utiliser des adaptateurs XLR afin de passer d’une prise XLR mâle à une prise XLR femelle ou à d’autres types de prises.
Prise XLR à 4 broches et autres variantes
Outre la prise audio classique à 3 broches, il existe également des prises XLR à 4 broches et d’autres configurations. Elles sont utilisées pour des applications particulières nécessitant des connexions supplémentaires dans un même type de prise et avec la même conception robuste.
- Une prise XLR à 4 broches peut être utilisée, par exemple, pour l’alimentation électrique, les systèmes d’interphone ou les équipements audio/vidéo spécialisés.
- D’autres variantes XLR multipoints sont utilisées dans des installations spécialisées où plusieurs connexions doivent être regroupées dans un connecteur robuste.
Si vous avez besoin d’une prise XLR à 4 broches ou d’une autre variante spéciale, il est important de connaître précisément le brochage et l’utilisation prévus pour votre équipement, car les connexions ne sont pas standardisées de la même manière que les prises XLR audio à 3 broches.
Câble XLR et utilisations courantes, du microphone au haut-parleur
Une prise XLR est rarement utilisée seule : elle fait partie d’un câble XLR. La combinaison d’une prise XLR et d’un bon câble est essentielle pour obtenir une connexion audio stable et silencieuse dans la pratique. Beaucoup se demandent : les câbles XLR sont-ils différents ? Oui, notamment en ce qui concerne la qualité mécanique, le blindage, le matériau des conducteurs et la flexibilité.
- Pour les microphones, on utilise généralement des câbles XLR flexibles et bien blindés afin d’éviter les bruits et les craquements du câble sur scène ou en studio.
- Entre une console de mixage et des haut-parleurs actifs, on utilise souvent des câbles XLR plus longs, pour lesquels un faible niveau de bruit et une grande robustesse sont importants, notamment sur scène et dans les installations.
- Dans les studios, les préamplificateurs, les interfaces audio et les moniteurs sont reliés par des câbles XLR courts de haute qualité afin de préserver les détails et la dynamique du signal.

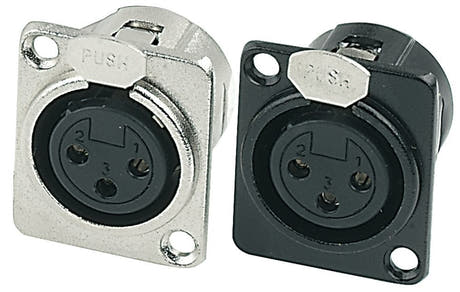

- Dans les installations fixes, il est possible d’avoir des prises XLR de panneau dans les murs et des boîtiers de scène équipés de câbles fixes placés dans des chemins de câbles ou des tubes.
La différence entre les câbles XLR ne concerne donc pas uniquement les prises, mais aussi la construction du câble, le type de blindage et la durabilité. En choisissant un bon câble XLR, vous réduisez les problèmes de bruit, de connexions défectueuses et de conducteurs cassés au quotidien.
XLR vers jack, phono et mini-jack : adaptateurs et conversions
Dans de nombreuses configurations, vous devez relier un équipement professionnel doté de prises XLR à un équipement utilisant d’autres prises audio, comme le jack, le phono ou le mini-jack. Vous pouvez alors utiliser un câble XLR combiné ou un adaptateur XLR, selon vos besoins et votre configuration.
- XLR vers jack s’utilise pour relier un équipement XLR à des entrées jack symétriques de 6,3 mm sur une interface audio ou une console de mixage, par exemple.
- XLR vers phono s’utilise pour relier une sortie XLR symétrique à une entrée RCA asymétrique sur un amplificateur hi-fi ou un équipement grand public, par exemple.
- XLR vers mini-jack s’utilise souvent pour relier des signaux de microphone ou de ligne à des caméras, des enregistreurs ou des appareils portables.
- Un adaptateur XLR peut être séparé, de type prise-à-prise, ou intégré à un court morceau de câble, selon les besoins pratiques.
Beaucoup se demandent : que signifie RCA ? RCA désigne les prises phono bien connues, généralement utilisées dans les équipements hi-fi et grand public pour le son stéréo asymétrique. Lorsque vous passez d’une prise XLR à une prise phono, vous convertissez généralement un signal symétrique en signal asymétrique. C’est tout à fait normal, mais il faut utiliser le câble ou l’adaptateur XLR approprié pour éviter les ronflements et les bruits.
Comparaison : prise XLR contre jack, phono, optique et HDMI
Il existe de nombreux types de prises audio, et il peut être difficile de savoir laquelle choisir. Les prises XLR sont conçues pour l’audio analogique symétrique dans les environnements professionnels. Les prises jack et phono sont souvent utilisées dans des solutions plus simples ou destinées au grand public, tandis que l’optique et le HDMI traitent principalement des signaux numériques.
- Prise XLR contre jack : une prise XLR symétrique offre généralement une meilleure réjection du bruit qu’une prise jack asymétrique, en particulier sur les longues distances de câblage. Les entrées jack symétriques peuvent toutefois égaler les performances du XLR lorsqu’elles sont utilisées correctement.
- Prise XLR contre phono : le phono/RCA est asymétrique et plus sensible aux bruits. Le XLR est préférable lorsque les distances sont importantes ou que l’environnement est soumis à de nombreux parasites électriques.
- Prise XLR contre optique : l’optique utilise un signal numérique basé sur la lumière et est insensible aux interférences électromagnétiques. Elle est généralement utilisée pour la hi-fi et le home cinéma, et non pour les microphones et l’audio analogique professionnel.
- Prise XLR contre HDMI : le HDMI est une interface multimédia numérique destinée à l’audio et à l’image. Il n’est pas conçu pour les signaux de microphone ou de ligne au sens classique, mais pour les connexions audiovisuelles entre un ordinateur, un téléviseur et un récepteur, par exemple.
Une question souvent posée est la suivante : qu’est-ce qui est préférable pour l’audio, l’optique ou le HDMI ? Cela dépend du scénario d’utilisation. Pour le son numérique entre un lecteur multimédia et un récepteur, par exemple, l’optique et le HDMI peuvent tous deux être de bons choix. En revanche, pour la production audio analogique professionnelle et l’utilisation en direct, les prises XLR et les câbles XLR restent la solution la plus stable et la plus flexible.
