Lampes Fresnel

Une lampe Fresnel est utilisée pour créer une lumière douce et uniforme avec une transition naturelle entre la zone éclairée et son environnement. Les lampes Fresnel sont donc particulièrement adaptées comme éclairage frontal, latéral, zénithal et éclairage général de zone dans les théâtres, sur les scènes, dans les églises, les centres culturels et les studios.

La lentille Fresnel caractéristique permet de concentrer efficacement la lumière sans créer le bord dur et précis associé à un profilé spot. Les lampes Fresnel sont donc souvent utilisées avec d’autres types de éclairage de théâtre dans une conception lumière complète.

Qu’est-ce qu’une lampe Fresnel ?

La lampe Fresnel tire son nom de la lentille spéciale composée d’anneaux concentriques. Cette construction offre de nombreuses caractéristiques d’une lentille convexe épaisse, mais sous une forme plus légère et plus compacte.

La lentille répartit la lumière en un faisceau uniforme aux bords doux. Il est ainsi plus facile de faire se chevaucher plusieurs lampes sans créer de transitions visibles et artificielles entre les zones éclairées.

Bord lumineux doux

Le bord doux est la principale différence entre une lampe Fresnel et un spot plus précis. La lumière diminue progressivement en intensité autour du bord, ce qui donne un résultat plus naturel sur les visages, les costumes, les décors et les arrière-plans.

Les lampes Fresnel sont donc souvent utilisées lorsqu’une zone plus vaste doit être éclairée uniformément ou lorsque plusieurs sources lumineuses doivent fonctionner ensemble comme un seul éclairage.

Spot et flood

Sur de nombreuses lampes Fresnel, l’angle de diffusion peut être modifié en déplaçant la source lumineuse ou l’optique par rapport à la lentille. Ce réglage est souvent appelé spot-to-flood ou zoom.

• Spot : Un faisceau plus étroit avec une concentration lumineuse plus élevée.
• Flood : Un faisceau plus large couvrant une zone plus étendue.

La plage de zoom précise varie selon les modèles. Pour les comparer, il convient donc de regarder l’angle de diffusion indiqué par la lampe plutôt que sa seule consommation en watts.

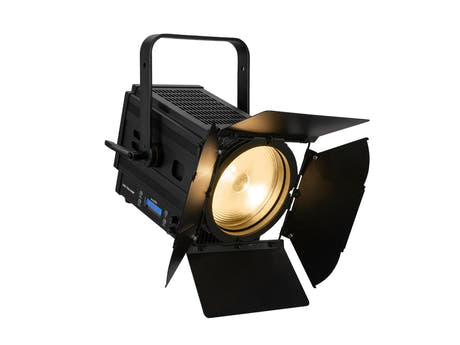

Barndoors

De nombreuses lampes Fresnel sont livrées avec des barndoors ou peuvent en être équipées. Les quatre volets servent à limiter la diffusion de la lumière et à réduire la lumière indésirable sur les murs, les rideaux, les écrans ou les zones réservées au public.

Les barndoors permettent une délimitation pratique, mais ne peuvent pas créer la même forme nette et précise que les volets d’un profilé spot.

Lampe Fresnel ou profilé spot ?

Le choix dépend principalement de la nécessité d’obtenir une lumière douce et large ou précisément délimitée.

Choisissez une lampe Fresnel lorsque :

• vous souhaitez une transition douce entre la lumière et l’ombre
• plusieurs zones lumineuses doivent se chevaucher naturellement
• la lampe doit être utilisée comme éclairage frontal, latéral ou de zone
• les visages et les décors doivent être éclairés uniformément
• la diffusion doit pouvoir être modifiée entre spot et flood

Choisissez un profilé spot lorsque :

• la zone éclairée doit avoir une délimitation nette
• la lumière doit être modelée avec précision à l’aide de volets
• vous souhaitez projeter des gobos ou des motifs
• la lumière doit rester dans une zone définie
• une estrade, un motif ou une personne doit être mis en valeur avec précision

Pour des zones lumineuses précises et la projection, découvrez la sélection de profilés spot. Une installation professionnelle combine souvent des lampes Fresnel et des profilés spot avec d’autres spots de théâtre.

Comment choisir une lampe Fresnel LED

Puissance lumineuse et distance

La puissance lumineuse nécessaire dépend de la distance entre la lampe et la scène, de l’angle de diffusion, de la taille de la zone éclairée et de l’éclairage ambiant.

Les watts indiquent principalement la consommation électrique et ne suffisent pas à comparer différents éclairages LED. Consultez plutôt les mesures en lux à une distance et un angle de diffusion indiqués, lorsque le fabricant les fournit.

Angle de diffusion et zoom

Un angle étroit concentre la lumière sur une zone plus petite et convient aux longues distances. Un angle large couvre une zone plus étendue à courte distance.

Un modèle offrant une large plage de zoom est pratique dans les lieux où la taille de la scène, l’emplacement de la lampe ou la production changent fréquemment. Pour une installation fixe, un angle de diffusion plus limité peut suffire.

Température de couleur

La lumière blanche chaude autour de 3.200 K est souvent utilisée dans les environnements théâtraux traditionnels et donne une tonalité chaleureuse aux carnations et aux décors. La lumière du jour autour de 5.600 K convient au cinéma, à la télévision, au streaming et aux installations où la lampe doit fonctionner avec des équipements équilibrés lumière du jour.

Les lampes Fresnel à blanc réglable permettent de passer entre des températures de couleur chaudes et froides. Les modèles RGBW et multicolores peuvent également créer une lumière colorée sans utiliser de filtres de couleur séparés.

CRI et rendu des couleurs

Une valeur CRI ou TLCI élevée est importante lorsque les visages, les costumes, les produits et les décors doivent être reproduits naturellement. Cela s’applique notamment à l’éclairage frontal et à l’utilisation avec des caméras.

Pour le théâtre, les églises, les conférences, la vidéo et le streaming, le rendu des couleurs doit donc jouer un rôle important dans le choix, et pas uniquement la puissance lumineuse maximale de la lampe.

Gradation

Une bonne lampe Fresnel doit pouvoir être graduée uniformément de la puissance maximale à des niveaux lumineux très faibles. Cela est particulièrement important lors des fondus lents, où des paliers visibles ou des changements brusques peuvent perturber l’éclairage.

Certains modèles permettent de choisir différentes courbes de gradation afin d’adapter la réponse à l’usage théâtral, aux prises de vue ou aux lampes existantes dans l’installation.

Scintillement en vidéo et streaming

Lors d’une utilisation avec une caméra, la gradation et la fréquence PWM de la lampe doivent être évaluées attentivement. Une lampe peut sembler stable à l’œil tout en créant des bandes ou des pulsations sur un enregistrement.

Choisissez donc un modèle dont le fonctionnement sans scintillement est documenté ou dont la fréquence PWM est réglable lorsque la lampe doit être utilisée pour le cinéma, la télévision, la diffusion en direct ou la photographie.

Avantages des LED par rapport à l’halogène

Les lampes Fresnel traditionnelles utilisent souvent des ampoules halogènes et un gradateur externe. Les modèles LED intègrent la source lumineuse, la gradation et souvent le contrôle DMX dans la lampe elle-même.

• Consommation électrique réduite.
• Moins de chaleur sur scène et dans la salle.
• Aucun remplacement régulier des ampoules halogènes.
• Gradation électronique directe.
• Possibilité de régler le blanc ou de mélanger les couleurs.
• Intégration facile aux systèmes modernes de contrôle de l’éclairage.

L’halogène peut encore offrir une tonalité chaleureuse attrayante et une gradation naturelle, mais pour les nouvelles installations, les LED constituent généralement la solution la plus pratique et la plus flexible.

Contrôle DMX des lampes Fresnel

Un contrôleur DMX permet de contrôler centralement les fonctions de la lampe. Selon le modèle, cela peut inclure la luminosité, la température de couleur, les couleurs RGB, le strobe, le zoom, la courbe de gradation et la fréquence PWM.

Vérifiez les différents modes DMX de la lampe avant de la programmer. Un modèle blanc simple peut utiliser quelques canaux, tandis qu’un modèle RGBW offrant plusieurs fonctions peut en nécessiter beaucoup plus.

Utilisez des Câbles DMX adaptés pour la liaison du signal, notamment lors de longues installations câblées et dans les installations comportant de nombreuses lampes.

Applications typiques

Théâtre et comédie musicale

Les lampes Fresnel sont souvent utilisées comme éclairage frontal, zénithal, latéral et de contre. Leur bord lumineux doux permet de créer un éclairage de base uniforme sur toute la scène.

Églises et centres culturels

Dans les églises et les centres culturels, les lampes Fresnel peuvent créer une lumière calme et naturelle sur les intervenants, les musiciens, les chœurs et les petites scènes.

Cinéma, télévision et streaming

Les modèles offrant un rendu des couleurs élevé, un blanc réglable et une gradation sans scintillement conviennent aux studios, à la production vidéo et à la diffusion en direct.

Conférences et événements

Les lampes Fresnel peuvent fournir une lumière uniforme sur une scène, un panel ou un intervenant. Si la lumière doit plutôt suivre une personne en mouvement, consultez un projecteur de poursuite.

Montage et sécurité

Lors de la suspension, la fixation de la lampe, le clamp et l’équipement de sécurité doivent être dimensionnés en fonction de son poids. Les lampes Fresnel doivent être montées de manière à ne pas bloquer la ventilation et à garder le zoom, les barndoors et les commandes accessibles.

Pour un montage sur scène et structure scénique, il convient d’utiliser des clamps et crochets en G adaptés. La lampe doit également être sécurisée avec un câble de sécurité homologué.

• Vérifiez la charge maximale de la fixation et du clamp.
• Utilisez toujours une sécurité secondaire lors de la suspension.
• Veillez à laisser suffisamment d’espace libre autour de la ventilation et du refroidissement.
• Fixez correctement les barndoors et les autres accessoires.
• N’utilisez la lampe à l’extérieur que si sa classification IP le permet.

SoundStoreXL propose des lampes Fresnel pour les petites scènes, les installations fixes ainsi que les productions théâtrales et studio professionnelles.
