Introduction – qu’est-ce qu’un connecteur châssis ?
Les connecteurs châssis sont des connecteurs fixes montés dans un boîtier, un panneau de rack ou un appareil, qui permettent de raccorder facilement et en toute sécurité des câbles à votre équipement audio et AV. Alors qu’une fiche de câble classique se trouve au bout d’un câble mobile, un connecteur châssis est intégré à l’appareil lui-même – par exemple dans une stagebox, un patch panel, une enceinte, un rack ou une alimentation.
Dans l’audio et le spectacle, les connecteurs châssis servent à tout : des signaux micro et ligne aux câbles d’enceinte, en passant par l’alimentation DC pour de petits appareils. En choisissant les bons connecteurs châssis, vous obtenez une configuration plus robuste, moins de ruptures de câble et une installation plus professionnelle et plus claire. C’est pourquoi les connecteurs châssis sont particulièrement populaires dans les installations fixes, les studios, les live-racks et les solutions PA mobiles.
Que signifie « châssis » \u2013 et quel est le lien avec les connecteurs ?
Le mot chassis désigne le cadre ou le boîtier d’un appareil. Cela peut être le boîtier métallique d’un amplificateur, la plaque arrière d’une stagebox ou la face avant d’un panneau de rack. Quand on parle de connecteurs châssis, il s’agit donc de connecteurs montés de manière fixe sur ce cadre – et non de fiches libres au bout d’un câble.
En danois, beaucoup diront simplement boîtier, caisse ou rack, mais dans un contexte technique, le terme chassis est utilisé comme appellation générique. Vous pouvez donc rencontrer des termes comme chassis stik, chassi stik ou connecteurs montés en panneau, qui renvoient en pratique tous au même type de solution. Leur point commun est de créer un point de raccordement fixe et professionnel dans votre système.
Définition des connecteurs châssis dans les équipements audio et AV
Un connecteur châssis est un connecteur conçu pour être vissé ou serré sur une plaque, un boîtier ou un rack. La partie de connexion est orientée vers l’extérieur afin de pouvoir raccorder les câbles depuis l’extérieur, tandis que les points de soudure ou de vissage se trouvent à l’intérieur et sont reliés au reste de votre système.
En pratique, les connecteurs châssis sont utilisés notamment pour :
- Stagebox et patch panels pour signaux micro et ligne
- Panneaux de rack en studio, live-racks et touring-racks
- Enceintes et caissons d’amplificateurs pour câbles d’enceinte
- Entrées d’alimentation et connecteurs DC sur de petits appareils audio et AV
- Solutions d’installation dans des panneaux muraux et des boîtiers pour les installations fixes
L’idée, c’est que les connecteurs châssis créent une interface cohérente, stable et clairement identifiée entre votre équipement et vos câbles. Cela facilite nettement l’utilisation au quotidien comme le dépannage.
Connecteurs châssis vs. fiches de câble séparées – quand choisir quoi ?
De nombreux utilisateurs audio commencent avec des fiches de câble séparées sur des câbles standard. Cela fonctionne très bien pour des configurations simples, mais cela devient vite problématique lorsque vous souhaitez créer des solutions plus permanentes ou plus flexibles. C’est là que les connecteurs châssis entrent en jeu.
- Choisissez des connecteurs châssis lorsque vous souhaitez réaliser des panneaux fixes, des stageboxe ou des prises murales
- Choisissez des connecteurs châssis lorsque vous voulez protéger les appareils eux-mêmes de l’usure due aux connexions et déconnexions fréquentes
- Choisissez des connecteurs châssis lorsque vous souhaitez pouvoir remplacer rapidement des câbles individuels sans ouvrir l’équipement
- Choisissez des connecteurs de câble lorsque vous devez simplement relier temporairement deux appareils, sans panneau ni rack
Dans une solution professionnelle, les connecteurs châssis et les connecteurs de câble fonctionnent toujours ensemble : le connecteur châssis est installé dans l’appareil ou le panneau, tandis que le câble dispose d’un connecteur correspondant à l’autre extrémité.
Types de connecteurs châssis et utilisation en audio et AV
Il existe de nombreux types de connecteurs châssis, conçus pour différents types de signaux et de charges. En audio et AV, vous rencontrerez généralement les principales catégories suivantes :
- Connecteurs châssis XLR pour les signaux micro et ligne symétriques
- Connecteurs châssis jack pour les signaux instrument et ligne (mono et stéréo)
- Connecteurs châssis pour haut-parleurs pour des signaux d’enceintes à forte puissance
- Connecteurs châssis liés à l’alimentation pour la tension secteur ou le courant DC
- Connecteurs châssis signal et multimédia pour les données et la vidéo en installations AV
Que vous construisiez une stagebox simple, un mur de patch avancé en studio ou une installation discrète dans une salle de réunion, vous combinerez presque toujours plusieurs types de connecteurs châssis afin de couvrir l’audio, l’alimentation et, éventuellement, des signaux de commande.
Qu’est-ce qu’un connecteur DC – et quand utilise-t-on des connecteurs châssis DC ?
Un connecteur DC est utilisé pour le courant continu (Direct Current), généralement dans des plages de tension comme 5 V, 9 V, 12 V ou 24 V pour les petits appareils. Dans l’univers audio, on trouve des connecteurs DC notamment sur les pédales, les petits mixers, les interfaces audio, les boîtiers de distribution et les petites unités AV.
Un connecteur châssis DC est simplement une version montée sur panneau de ce connecteur, afin de disposer d’une entrée ou d’une sortie DC fixe sur un appareil ou un panneau. C’est utile lorsque vous :
- Souhaitez distribuer l’alimentation DC d’une alimentation externe vers plusieurs pédales ou petits appareils via un panneau
- Souhaitez éviter les câbles d’adaptateur lâches qui pendent directement sur les appareils
- Souhaitez pouvoir remplacer ou entretenir l’alimentation sans ouvrir le boîtier
Les connecteurs châssis DC existent en différentes tailles et configurations de pôles ; il est donc important d’adapter le type de connecteur, les dimensions et la polarité à l’équipement que vous raccordez réellement.
Connecteurs châssis en studio audio, live-racks et installations
Les connecteurs châssis sont particulièrement robustes lorsqu’ils s’intègrent à des solutions abouties en studio, en live-racks et en installations fixes. Une conception de châssis bien pensée rend votre quotidien de technicien ou de musicien plus efficace et plus clair.
Dans les studios audio, on voit souvent :
- Patch panels à l’avant d’un rack avec connecteurs châssis XLR et jack
- Panneaux muraux avec connecteurs châssis pour microphones dans les salles de prise de son et cabines d’enregistrement
- Connecteurs de châssis pour sorties de retour, talkback et répartiteurs de casque audio
Dans les racks live et de tournée, l’accent est souvent mis sur une mise en place rapide et une grande fiabilité :
- Stagebox avec des connecteurs de châssis robustes pour de nombreux canaux
- Panneaux rack qui regroupent toutes les connexions et déconnexions en un seul endroit
- Entrées d’alimentation et connecteurs de châssis DC pour la distribution dans la baie rack
Dans les installations, par exemple dans des salles de conférence, des églises ou des théâtres, il est important que la solution soit à la fois discrète et logique. Ici, les connecteurs de châssis dans des panneaux muraux et des boîtiers offrent un résultat soigné et durable, que techniciens et utilisateurs peuvent comprendre.
Matériaux, qualité et surfaces de contact des connecteurs de châssis
La qualité d’un connecteur de châssis ne se limite pas au fait qu’il s’adapte physiquement. Les matériaux, les surfaces de contact et la construction ont une grande influence sur la qualité audio et la durabilité. Lors du choix de connecteurs de châssis, il vaut donc la peine d’examiner les caractéristiques suivantes :
- Matériau du boîtier – un boîtier métallique offre souvent une meilleure résistance mécanique et un meilleur blindage que le plastique seul
- Matériau des contacts – des alliages de cuivre et, le cas échéant, des broches plaquées or assurent un contact stable dans le temps
- Mécanismes de verrouillage – surtout sur les types de connecteurs où les câbles sont soumis à la traction et aux mouvements
- Isolation et blindage – essentiels avec des signaux audio symétriques et des longueurs de câble plus importantes
- Options de montage – trous de vis, pinces ou solutions snap-in pour différentes épaisseurs de panneau
Un connecteur de châssis de qualité réduit le bruit, minimise la résistance de contact et diminue le risque de mauvais branchements. Cela peut sembler un petit détail, mais dans un système plus important, ce sont souvent précisément ces détails qui déterminent la fiabilité de votre setup.
Montage, pinces de châssis et design de châssis pratique
Lorsque vous travaillez avec des connecteurs de châssis, le montage en lui-même est déterminant pour le résultat. Un design de châssis bien pensé et les bonnes méthodes de montage font une grande différence, tant pour la stabilité que pour la facilité de maintenance.
Les principes de base sont :
- Planifiez l’emplacement – pensez au cheminement des câbles, à l’accès aux connecteurs et à un marquage clair
- Choisissez la découpe correcte – ronde, carrée ou spécifique selon le type de connecteur
- Utilisez des vis adaptées ou des pinces de châssis – pour que le connecteur soit bien fixé sans endommager le panneau
- Surveillez la mise à la terre – surtout dans un châssis métallique, où blindage et masse fonctionnent ensemble
- Testez toutes les connexions – électriques et mécaniques – avant de mettre le panneau en service

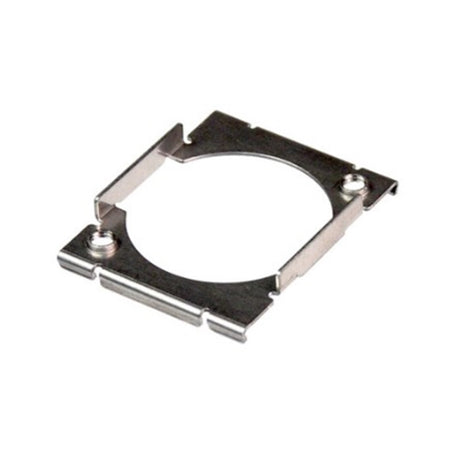

Les pinces de châssis et autres solutions de fixation similaires peuvent être un avantage lorsque vous devez monter des connecteurs dans des panneaux plus fins, des boîtiers en plastique ou dans des endroits où vous souhaitez éviter des vis visibles. Une bonne base mécanique est la clé pour que vos connecteurs de châssis résistent à une utilisation quotidienne.
Comment choisir le bon connecteur de châssis pour votre setup
Le choix d’un connecteur de châssis dépend à la fois du signal à acheminer et de la conception de votre système. Vous pouvez utilement structurer votre choix en trois étapes : type de signal, environnement et maintenance.
Commencez par le type de signal :
- Les signaux audio de faible niveau (micros, lignes symétriques) exigent des types de connecteurs qui protègent contre le bruit et assurent un verrouillage fiable
- Les signaux d’instrument et non symétriques peuvent souvent utiliser des connecteurs de châssis jack, en mettant l’accent sur un bon ajustement mécanique
- Les signaux haut-parleur nécessitent des types de connecteurs et des sections capables de supporter des courants plus élevés sans pertes ni échauffement
- Le courant DC et la tension secteur doivent toujours passer par des connecteurs dimensionnés pour la tension et le courant, et conformes aux exigences de sécurité
Ensuite, examinez l’environnement :
- En tournée et en utilisation live, les connecteurs et le montage doivent être particulièrement robustes, idéalement avec verrouillage
- En studio et en installation, vous pouvez privilégier une finition soignée et une disposition logique
- Les environnements extérieurs ou humides exigent des connecteurs et des boîtiers capables de résister aux contraintes climatiques
Enfin, pensez à la maintenance et à l’extension. Il est souvent rentable de choisir un type de connecteur standardisé et une conception de châssis qui facilite l’ajout de canaux supplémentaires ou le remplacement ultérieur de certains connecteurs.
Maintenance et dépannage des connecteurs de châssis
Même les meilleurs connecteurs de châssis peuvent, avec le temps, être affectés par la poussière, l’humidité, l’usure mécanique et les branchements répétés. Avec une maintenance simple, vous pouvez toutefois prolonger considérablement leur durée de vie et éviter des pannes coûteuses.
Concentrez-vous surtout sur ces points :
- Nettoyez délicatement les surfaces de contact si vous constatez des coupures, des craquements ou une connexion instable
- Contrôlez l’absence de vis desserrées ou de brides de châssis, qui peuvent entraîner un mauvais contact mécanique
- Vérifiez les points de soudure à l’intérieur si un connecteur réagit de façon imprévisible au toucher
- Remplacez les connecteurs usés ou endommagés plutôt que d’avoir recours à des solutions de dépannage temporaires avec du ruban adhésif ou des cales
Un contrôle systématique de vos connecteurs de châssis, par exemple lors de la maintenance d’un rack ou d’une installation, apporte une vraie tranquillité d’esprit pour les événements et productions critiques.
FAQ \u2013 questions fréquentes sur les connecteurs de châssis
Lorsque vous travaillez avec des connecteurs de châssis, les mêmes questions reviennent souvent. Vous trouverez ici des réponses courtes et concrètes pour vous aider à avancer dans votre planification.
Que signifie « châssis » \u2013 et quel est le lien avec les connecteurs ?
Le châssis désigne la structure ou le boîtier d’un appareil, d’un rack ou d’un coffret. Un connecteur de châssis est un connecteur fixé de manière permanente dans cette structure. Il crée un point de raccordement stable pour vos câbles et protège en même temps l’électronique interne contre l’usure et les contraintes.
Qu’est-ce qu’un connecteur DC – et quand utilise-t-on des connecteurs châssis DC ?
Un connecteur DC sert à l’alimentation en courant continu pour de petits appareils comme des pédales, de petits mixer ou des boîtiers AV. Vous choisissez un connecteur châssis DC lorsque vous souhaitez une entrée ou une sortie DC fixe dans un boîtier ou sur un panneau, afin d’alimenter plusieurs appareils ou de réaliser une distribution d’alimentation plus propre.
Quelle est la différence entre les connecteurs châssis et les connecteurs de câble ?
Les connecteurs châssis sont fixés dans un panneau ou un boîtier et créent une interface permanente. Les connecteurs de câble se trouvent à l’extrémité d’un câble. En pratique, vous utilisez des connecteurs de câble pour relier vos appareils et des connecteurs châssis pour regrouper et organiser les connexions, par exemple dans une stagebox ou un patchpanel.
Puis-je monter moi-même des connecteurs châssis ?
Oui, la plupart des utilisateurs audio disposant de compétences de base en bricolage et en soudure peuvent monter eux-mêmes des connecteurs châssis. Il suffit de garantir une découpe correcte, une bonne fixation mécanique, le raccordement correct des conducteurs et un soulagement de traction approprié pour les câbles et les connecteurs. En cas de doute, il est toutefois toujours préférable de se faire aider par un technicien ou un électricien, surtout lorsqu’il y a du courant en jeu.
Achetez vos connecteurs châssis chez un revendeur danois professionnel
Lorsque vous investissez du temps et de l’argent dans la réalisation d’une configuration audio ou AV bien pensée, les connecteurs châssis constituent un élément essentiel de l’ensemble. Avec les bons connecteurs, vous obtenez un système plus simple à utiliser, plus robuste au quotidien et plus facile à faire évoluer à l’avenir. Que vous travailliez en studio, en live, en installation ou en local de répétition, il vaut la peine de choisir des solutions adaptées à vos exigences en matière de type de signal, d’environnement et de facilité de maintenance.
Partez de vos besoins, et pensez à la fois à la configuration actuelle et à la manière dont vous souhaitez pouvoir évoluer plus tard. Une bonne conception du panneau et du châssis facilite nettement un travail efficace lorsque la production ou l’événement est en cours et qu’il n’y a pas de temps pour dépanner des connexions instables.
Placez vos connexions les plus importantes de façon à ce qu’elles soient facilement accessibles, identifiez-les clairement, et choisissez des connecteurs châssis capables de résister à l’environnement et à la sollicitation auxquels vous les soumettez. Vous tirerez ainsi le meilleur parti de votre matériel comme de votre temps.
