Introduction – que sont les panneaux de rack
Panneaux de Rack sont des plaques frontales et des solutions de couverture pour les racks 19", armoires rack et valises rack, utilisés pour l’audio, l’éclairage, l’AV et les équipements IT. Un panneau de rack peut servir de panneau aveugle, de panneau de connexion, de panneau de ventilation ou de protection pour du matériel sensible. En pratique, les panneaux de rack sont la partie du rack qui regroupe connecteurs, câbles et commandes au même endroit, afin que l’installation soit plus claire, plus sûre et plus fiable — aussi bien en installation fixe qu’en tournée.
Alors que l’armoire rack fournit le cadre mécanique, ce sont les panneaux de rack qui apportent la structure et la fonctionnalité en façade : c’est là que les signaux et l’alimentation sont acheminés, que les unités de hauteur inutilisées sont obturées, et que l’on assure une circulation d’air correcte autour des appareils sensibles à la chaleur. Sans panneaux de rack bien pensés, de nombreuses configurations deviennent rapidement un enchevêtrement de câbles difficile à comprendre, compliqué à diagnostiquer et à entretenir.
Chez SoundStoreXL, vous trouverez surtout des panneaux de rack pour des applications audio et éclairage professionnelles : des panneaux 19" standard en différentes hauteurs (tailles U), des panneaux obturateurs, des panneaux percés pour connecteurs D-type, des panneaux passe-câbles pour les traversées, ainsi que des panneaux de ventilation. Ils peuvent être utilisés dans des racks d’amplificateurs, des racks d’effets, des solutions stagebox, des installations AV, des racks serveurs et bien plus encore.
Comment choisir le bon type de panneaux de rack
Le choix d’un panneau de rack dépend avant tout de ce que vous voulez obtenir avec votre rack. Doit-il principalement être bien ordonné, souhaitez-vous regrouper de nombreux connecteurs au même endroit, ou la priorité est-elle le refroidissement et la circulation d’air ? Voici les principaux points à considérer lorsque vous choisissez des panneaux de rack pour votre configuration.
Commencez par définir votre objectif. En général, vous aurez besoin d’une combinaison de différents types de panneaux : peut-être un panneau de connexion avec des sorties XLR et des prises d’alimentation en haut, des panneaux obturateurs pour fermer les ouvertures, des panneaux passe-câbles pour les passages de câbles et des panneaux de ventilation autour des appareils qui chauffent. Une fois vos besoins définis, vous pouvez répartir les fonctions sur des panneaux de rack 19" concrets, aux hauteurs souhaitées.
L’étape suivante consiste à choisir la bonne hauteur (nombre de U). Le standard du secteur est 1U, 2U, 3U, etc., où 1U correspond à environ 44,45 mm de hauteur. Les petits panneaux simples, par exemple avec peu de connecteurs ou en tant que panneaux obturateurs, sont souvent en 1U, tandis que des panneaux de connexion plus grands ou des zones avec de nombreux perçages D-type peuvent nécessiter 2U ou plus, afin de laisser de la place pour les câbles et un montage correct. Planifiez à l’avance le nombre d’unités que vous souhaitez installer dans le rack, afin de vous assurer qu’il y a de la place pour les panneaux, le matériel et d’éventuelles extensions futures.
Le choix des matériaux a également son importance. La plupart des panneaux de rack professionnels sont fabriqués en acier et revêtus d’une peinture poudre noire afin de s’accorder aux systèmes de rack courants. L’acier offre une grande résistance mécanique et une bonne durabilité, ce qui est important si le rack doit partir en tournée ou être utilisé dans un environnement exigeant. Dans des configurations spécifiques, des matériaux plus légers ou des panneaux en plexiglas peuvent être pertinents, par exemple si vous souhaitez protéger les réglages d’un appareil d’effets tout en pouvant voir et surveiller la face avant.
Réfléchissez aussi aux connecteurs et aux passages dont vous avez besoin. De nombreux panneaux de rack sont proposés soit comme panneaux obturateurs sans trous, soit comme panneaux préparés avec des découpes standard pour connecteurs châssis D-type. Le D-type est un standard largement répandu pour les connecteurs XLR, Speakon, PowerCON et de nombreux connecteurs combinés ; un panneau avec découpes D-type offre donc une grande flexibilité et la possibilité d’adapter le panneau avec exactement les connecteurs dont vous avez besoin. Pour des panneaux d’installation combinés, vous pouvez également compléter avec des passages de câbles et des bagues de protection, afin que les câbles puissent entrer et sortir sans arêtes vives.
Enfin, le flux d’air et le refroidissement sont déterminants dans de nombreux racks. Des armoires rack compactes, remplies d’amplificateurs, d’unités numériques et de distribution électrique, génèrent beaucoup de chaleur. Dans ce cas, les panneaux de ventilation avec fentes horizontales ou verticales sont un moyen simple d’améliorer la circulation de l’air sans laisser de grandes ouvertures. En combinant panneaux de ventilation et panneaux obturateurs, vous pouvez gérer le flux d’air et garantir un refroidissement suffisant des composants qui chauffent.
Technologies et fonctions
- Panneaux de Rack avec découpes D-type
- Panneaux obturateurs et passe-câbles
- Panneaux de ventilation et panneaux de protection
Les Panneaux de Rack avec découpes D-type comptent parmi les solutions les plus flexibles pour les installations audio et AV professionnelles. Le panneau est ici poinçonné en usine avec un certain nombre de trous D-type standard, compatibles avec un large éventail de connecteurs châssis. Cela permet de créer ses propres panneaux de connexion, en combinant soi-même des XLR, des prises secteur, des connecteurs haut-parleur, des prises réseau et d’autres liaisons sur un même panneau. L’avantage est que toutes les connexions sont regroupées de manière claire à l’avant du rack, afin que les techniciens puissent rapidement patcher et diagnostiquer les pannes, sans devoir passer derrière le rack.
Les panneaux obturateurs (souvent appelés blind panels) sont des composants simples, mais essentiels. Ils ferment les unités U inutilisées, protègent de la poussière et de la saleté, et donnent au rack une apparence nette et professionnelle. Dans les racks de live, les panneaux obturateurs protègent aussi les câbles et les connecteurs derrière le panneau contre les coups et les chocs lors du transport du matériel. Les panneaux obturateurs existent en différentes hauteurs, ce qui vous permet de combler aussi bien de petites que de grandes ouvertures dans le rack, tout en conservant une structure logique dans la répartition en hauteur.
Les passe-câbles sont un type particulier de panneau de rack, équipé de passages de câbles – souvent sous forme de joints en caoutchouc, de brosses ou de découpes, permettant de faire entrer et sortir les câbles du rack. C’est une solution efficace lorsque vous souhaitez garder l’avant propre, tout en conservant un accès flexible aux câbles libres, comme les cordons d’alimentation, les câbles de signal pour des installations temporaires ou les connexions réseau. Les passe-câbles contribuent aussi à protéger les câbles des arêtes vives, réduisant ainsi le risque d’usure et de rupture.

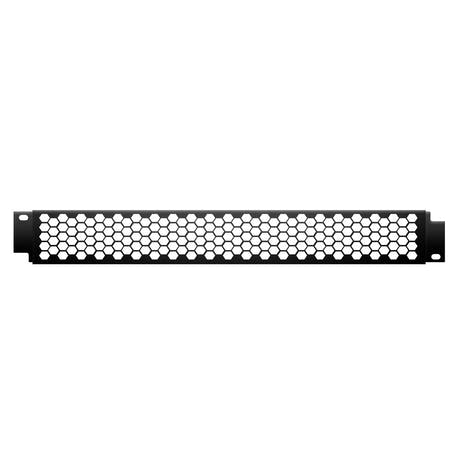

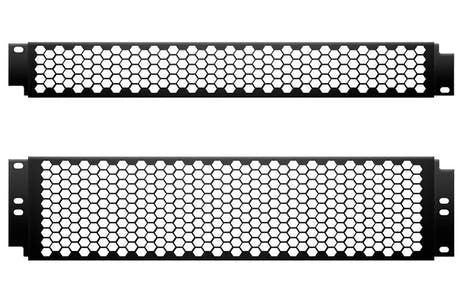

Les panneaux de ventilation sont conçus avec des fentes ou des perforations, qui assurent la circulation de l’air dans le rack. Ils existent généralement en panneaux 1U ou 2U, plats ou en forme de U. Les panneaux en forme de U offrent un peu plus de volume et peuvent servir à créer une distance entre les sources de chaleur et d’autres appareils, afin que la chaleur s’évacue plus facilement. Le choix entre des fentes de ventilation horizontales et verticales dépend principalement du positionnement et du design ; sur le plan fonctionnel, il s’agit de garantir que l’air chaud dispose d’une voie naturelle pour sortir du rack, souvent vers le haut.
Les panneaux de protection avec, par exemple, une face avant en plexiglas combinent protection physique et accès visuel. Ils peuvent, par exemple, servir à protéger les boutons et réglages d’unités d’effets, de processeurs ou de mixers, qui sont rarement ajustés en fonctionnement, mais doivent néanmoins rester lisibles. Un tel panneau se monte devant l’appareil et présente généralement une profondeur adaptée, de sorte que les commandes ne soient pas touchées par le panneau tout en restant protégées des manipulations involontaires.
Marques populaires chez SoundStoreXL
Dans la catégorie Panneaux de Rack et accessoires, SoundStoreXL travaille surtout avec des fabricants reconnus dans le touring, l’installation et la production audio professionnelle. Ces fabricants mettent l’accent sur une construction robuste, des dimensions standardisées et un montage bien pensé, afin que le rack résiste à de nombreuses années d’utilisation quotidienne.
Certains fabricants sont particulièrement réputés pour des panneaux de rack flexibles avec découpes D-type, des panneaux obturateurs dans de nombreuses hauteurs en U et des panneaux de câbles avec passe-câbles pratique. D’autres se sont spécialisés dans les rails de rack lourds, les profilés de rack robustes et des accessoires comme les écrous cage et les vis, qui facilitent la construction de systèmes de rack complets à partir de zéro.
Les marques que vous trouvez chez SoundStoreXL ont en commun de privilégier une compatibilité 19" standardisée et une qualité professionnelle plutôt que des solutions décoratives. Cela signifie que les panneaux, rails et accessoires s’adaptent entre séries et peuvent être combinés librement. Vous pouvez donc mélanger différents types de panneaux dans le même rack sans compromettre l’ajustement ni la stabilité.
Plusieurs fournisseurs sont issus du secteur du live et du touring, où le matériel est soumis à de fortes contraintes, à des transports fréquents et à des montages/démontages rapides. Leur expérience se reflète dans les détails : bords arrondis, peinture époxy homogène, perçages précis selon les normes IEC et solutions bien pensées pour l’avant comme pour l’arrière du rack. Cela rend les panneaux de rack adaptés aussi bien aux entreprises audio professionnelles, aux installateurs, aux théâtres, aux scènes live et aux utilisateurs exigeants à domicile.
