Introduction – que sont les panneaux de rack
Panneaux de Rack sont des plaques frontales et des solutions de couverture pour les racks 19", armoires rack et valises rack, utilisés pour l’audio, l’éclairage, l’AV et les équipements IT. Un panneau de rack peut servir de panneau aveugle, de panneau de connexion, de panneau de ventilation ou de protection pour du matériel sensible. En pratique, les panneaux de rack sont la partie du rack qui regroupe connecteurs, câbles et commandes au même endroit, afin que l’installation soit plus claire, plus sûre et plus fiable — aussi bien en installation fixe qu’en tournée.
Alors que l’armoire rack fournit le cadre mécanique, ce sont les panneaux de rack qui apportent la structure et la fonctionnalité en façade : c’est là que les signaux et l’alimentation sont acheminés, que les unités de hauteur inutilisées sont obturées, et que l’on assure une circulation d’air correcte autour des appareils sensibles à la chaleur. Sans panneaux de rack bien pensés, de nombreuses configurations deviennent rapidement un enchevêtrement de câbles difficile à comprendre, compliqué à diagnostiquer et à entretenir.
Chez SoundStoreXL, vous trouverez surtout des panneaux de rack pour des applications audio et éclairage professionnelles : des panneaux 19" standard en différentes hauteurs (tailles U), des panneaux obturateurs, des panneaux percés pour connecteurs D-type, des panneaux passe-câbles pour les traversées, ainsi que des panneaux de ventilation. Ils peuvent être utilisés dans des racks d’amplificateurs, des racks d’effets, des solutions stagebox, des installations AV, des racks serveurs et bien plus encore.
Comment choisir le bon type de panneaux de rack
Le choix d’un panneau de rack dépend avant tout de ce que vous voulez obtenir avec votre rack. Doit-il principalement être bien ordonné, souhaitez-vous regrouper de nombreux connecteurs au même endroit, ou la priorité est-elle le refroidissement et la circulation d’air ? Voici les principaux points à considérer lorsque vous choisissez des panneaux de rack pour votre configuration.
Commencez par définir votre objectif. En général, vous aurez besoin d’une combinaison de différents types de panneaux : peut-être un panneau de connexion avec des sorties XLR et des prises d’alimentation en haut, des panneaux obturateurs pour fermer les ouvertures, des panneaux passe-câbles pour les passages de câbles et des panneaux de ventilation autour des appareils qui chauffent. Une fois vos besoins définis, vous pouvez répartir les fonctions sur des panneaux de rack 19" concrets, aux hauteurs souhaitées.
L’étape suivante consiste à choisir la bonne hauteur (nombre de U). Le standard du secteur est 1U, 2U, 3U, etc., où 1U correspond à environ 44,45 mm de hauteur. Les petits panneaux simples, par exemple avec peu de connecteurs ou en tant que panneaux obturateurs, sont souvent en 1U, tandis que des panneaux de connexion plus grands ou des zones avec de nombreux perçages D-type peuvent nécessiter 2U ou plus, afin de laisser de la place pour les câbles et un montage correct. Planifiez à l’avance le nombre d’unités que vous souhaitez installer dans le rack, afin de vous assurer qu’il y a de la place pour les panneaux, le matériel et d’éventuelles extensions futures.
Le choix des matériaux a également son importance. La plupart des panneaux de rack professionnels sont fabriqués en acier et revêtus d’une peinture poudre noire afin de s’accorder aux systèmes de rack courants. L’acier offre une grande résistance mécanique et une bonne durabilité, ce qui est important si le rack doit partir en tournée ou être utilisé dans un environnement exigeant. Dans des configurations spécifiques, des matériaux plus légers ou des panneaux en plexiglas peuvent être pertinents, par exemple si vous souhaitez protéger les réglages d’un appareil d’effets tout en pouvant voir et surveiller la face avant.
Réfléchissez aussi aux connecteurs et aux passages dont vous avez besoin. De nombreux panneaux de rack sont proposés soit comme panneaux obturateurs sans trous, soit comme panneaux préparés avec des découpes standard pour connecteurs châssis D-type. Le D-type est un standard largement répandu pour les connecteurs XLR, Speakon, PowerCON et de nombreux connecteurs combinés ; un panneau avec découpes D-type offre donc une grande flexibilité et la possibilité d’adapter le panneau avec exactement les connecteurs dont vous avez besoin. Pour des panneaux d’installation combinés, vous pouvez également compléter avec des passages de câbles et des bagues de protection, afin que les câbles puissent entrer et sortir sans arêtes vives.
Enfin, le flux d’air et le refroidissement sont déterminants dans de nombreux racks. Des armoires rack compactes, remplies d’amplificateurs, d’unités numériques et de distribution électrique, génèrent beaucoup de chaleur. Dans ce cas, les panneaux de ventilation avec fentes horizontales ou verticales sont un moyen simple d’améliorer la circulation de l’air sans laisser de grandes ouvertures. En combinant panneaux de ventilation et panneaux obturateurs, vous pouvez gérer le flux d’air et garantir un refroidissement suffisant des composants qui chauffent.
Technologies et fonctions
- Panneaux de Rack avec découpes D-type
- Panneaux obturateurs et passe-câbles
- Panneaux de ventilation et panneaux de protection

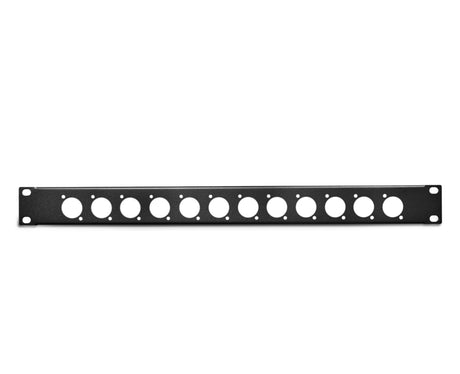

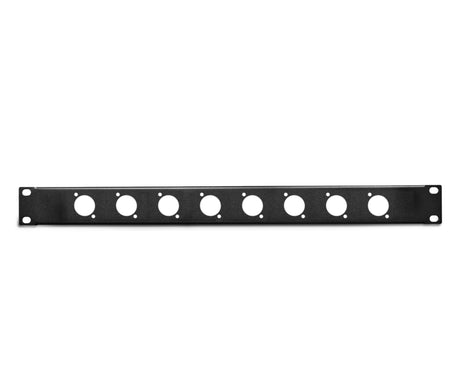

Les Panneaux de Rack avec découpes D-type comptent parmi les solutions les plus flexibles pour les installations audio et AV professionnelles. Le panneau est ici poinçonné en usine avec un certain nombre de trous D-type standard, compatibles avec un large éventail de connecteurs châssis. Cela permet de créer ses propres panneaux de connexion, en combinant soi-même des XLR, des prises secteur, des connecteurs haut-parleur, des prises réseau et d’autres liaisons sur un même panneau. L’avantage est que toutes les connexions sont regroupées de manière claire à l’avant du rack, afin que les techniciens puissent rapidement patcher et diagnostiquer les pannes, sans devoir passer derrière le rack.

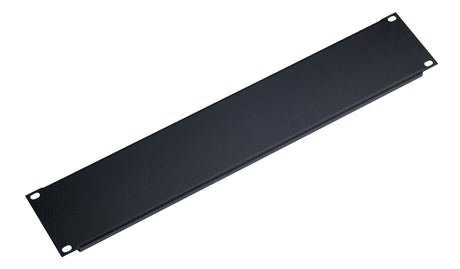

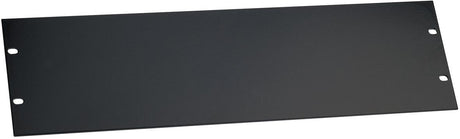

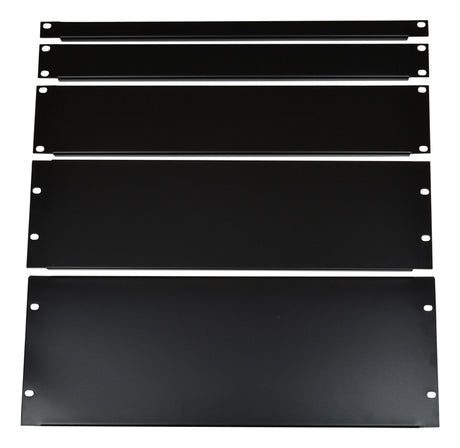

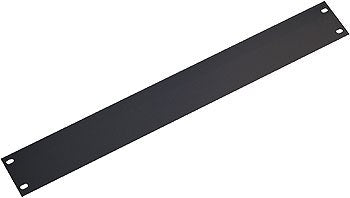

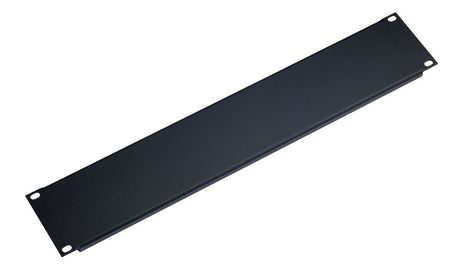

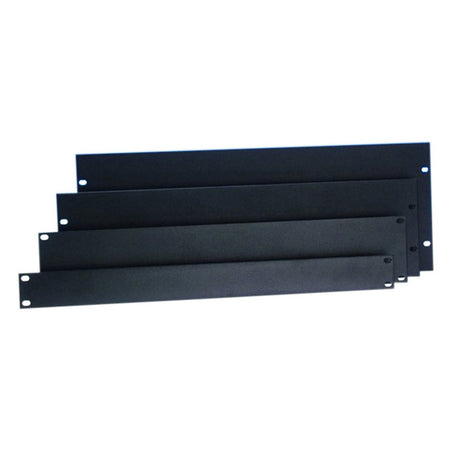

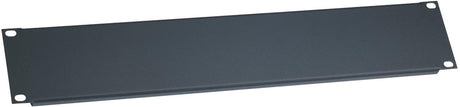

Les panneaux obturateurs (souvent appelés blind panels) sont des composants simples, mais essentiels. Ils ferment les unités U inutilisées, protègent de la poussière et de la saleté, et donnent au rack une apparence nette et professionnelle. Dans les racks de live, les panneaux obturateurs protègent aussi les câbles et les connecteurs derrière le panneau contre les coups et les chocs lors du transport du matériel. Les panneaux obturateurs existent en différentes hauteurs, ce qui vous permet de combler aussi bien de petites que de grandes ouvertures dans le rack, tout en conservant une structure logique dans la répartition en hauteur.

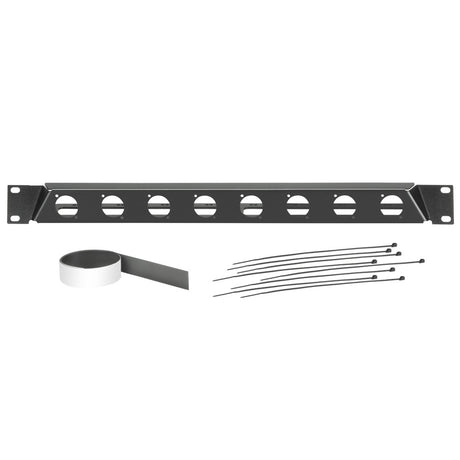

Les passe-câbles sont un type particulier de panneau de rack, équipé de passages de câbles – souvent sous forme de joints en caoutchouc, de brosses ou de découpes, permettant de faire entrer et sortir les câbles du rack. C’est une solution efficace lorsque vous souhaitez garder l’avant propre, tout en conservant un accès flexible aux câbles libres, comme les cordons d’alimentation, les câbles de signal pour des installations temporaires ou les connexions réseau. Les passe-câbles contribuent aussi à protéger les câbles des arêtes vives, réduisant ainsi le risque d’usure et de rupture.

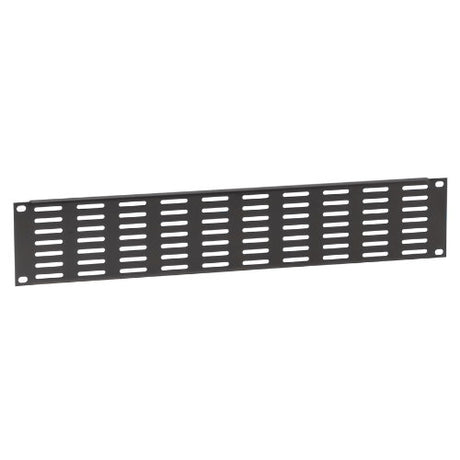

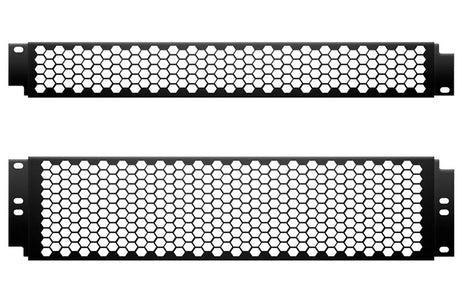

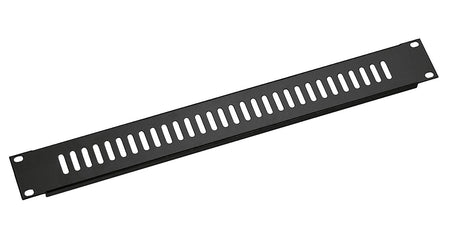

Les panneaux de ventilation sont conçus avec des fentes ou des perforations, qui assurent la circulation de l’air dans le rack. Ils existent généralement en panneaux 1U ou 2U, plats ou en forme de U. Les panneaux en forme de U offrent un peu plus de volume et peuvent servir à créer une distance entre les sources de chaleur et d’autres appareils, afin que la chaleur s’évacue plus facilement. Le choix entre des fentes de ventilation horizontales et verticales dépend principalement du positionnement et du design ; sur le plan fonctionnel, il s’agit de garantir que l’air chaud dispose d’une voie naturelle pour sortir du rack, souvent vers le haut.

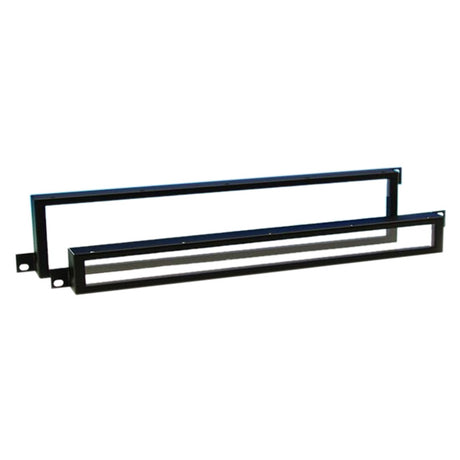

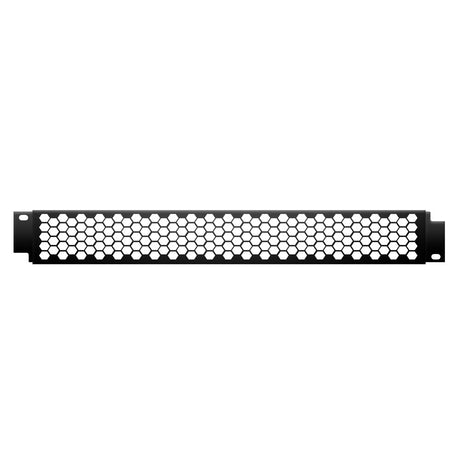

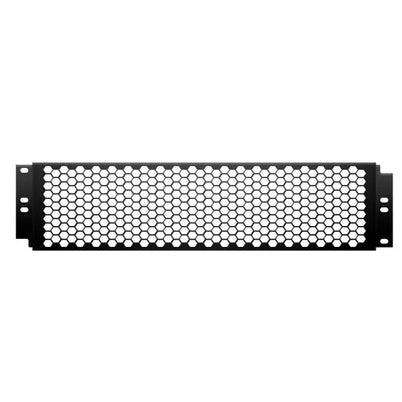

Les panneaux de protection avec, par exemple, une face avant en plexiglas combinent protection physique et accès visuel. Ils peuvent, par exemple, servir à protéger les boutons et réglages d’unités d’effets, de processeurs ou de mixers, qui sont rarement ajustés en fonctionnement, mais doivent néanmoins rester lisibles. Un tel panneau se monte devant l’appareil et présente généralement une profondeur adaptée, de sorte que les commandes ne soient pas touchées par le panneau tout en restant protégées des manipulations involontaires.
Marques populaires chez SoundStoreXL
Dans la catégorie Panneaux de Rack et accessoires, SoundStoreXL travaille surtout avec des fabricants reconnus dans le touring, l’installation et la production audio professionnelle. Ces fabricants mettent l’accent sur une construction robuste, des dimensions standardisées et un montage bien pensé, afin que le rack résiste à de nombreuses années d’utilisation quotidienne.
Certains fabricants sont particulièrement réputés pour des panneaux de rack flexibles avec découpes D-type, des panneaux obturateurs dans de nombreuses hauteurs en U et des panneaux de câbles avec passe-câbles pratique. D’autres se sont spécialisés dans les rails de rack lourds, les profilés de rack robustes et des accessoires comme les écrous cage et les vis, qui facilitent la construction de systèmes de rack complets à partir de zéro.
Les marques que vous trouvez chez SoundStoreXL ont en commun de privilégier une compatibilité 19" standardisée et une qualité professionnelle plutôt que des solutions décoratives. Cela signifie que les panneaux, rails et accessoires s’adaptent entre séries et peuvent être combinés librement. Vous pouvez donc mélanger différents types de panneaux dans le même rack sans compromettre l’ajustement ni la stabilité.
Plusieurs fournisseurs sont issus du secteur du live et du touring, où le matériel est soumis à de fortes contraintes, à des transports fréquents et à des montages/démontages rapides. Leur expérience se reflète dans les détails : bords arrondis, peinture époxy homogène, perçages précis selon les normes IEC et solutions bien pensées pour l’avant comme pour l’arrière du rack. Cela rend les panneaux de rack adaptés aussi bien aux entreprises audio professionnelles, aux installateurs, aux théâtres, aux scènes live et aux utilisateurs exigeants à domicile.
Scénarios d’utilisation
Les Panneaux de Rack jouent un rôle central dans de nombreux setups différents. Que vous travailliez en son live, en production studio, en installation AV ou en IT/serveurs, les mêmes principes fondamentaux reviennent : structure, sécurité et clarté. Voici quelques scénarios typiques et la manière dont les Panneaux de Rack sont utilisés en pratique.
Dans les racks live et touring pour l’audio, les Panneaux de Rack sont souvent utilisés pour regrouper toutes les connexions nécessaires en façade. Il peut s’agir d’entrées et de sorties XLR pour microphones et stagebox, de sorties haut-parleur vers un système PA, ainsi que de connexions pour le contrôle lumière via DMX ou réseau. Une combinaison de panneaux D-type et de panneaux d’obturation permet d’adapter le rack précisément à chaque production, tout en fermant correctement les ouvertures inutilisées. Les panneaux de ventilation sont placés de manière stratégique à côté d’amplificateurs puissants et de la distribution électrique afin d’assurer un flux d’air correct sous forte charge.
En environnement studio, les Panneaux de Rack sont souvent utilisés pour créer un point de patch propre et logique entre la régie et la salle d’enregistrement. Un patchpanel avec découpes D-type peut être équipé de connecteurs combinés XLR/jack, de prises réseau et d’autres connexions, afin de regrouper tous les câbles au même endroit. Cela rend les réorganisations de matériel et la mise en place de différentes chaînes de signal beaucoup plus rapides, tout en gardant le rack ordonné et facile à utiliser – même dans des home studios plus petits.
Pour les installations AV fixes dans les salles de conférence, les églises, les salles de classe et les théâtres, les Panneaux de Rack servent à créer des points de connexion permanents pour les microphones, écrans, projecteurs et lecteurs. Ici, il est important que les panneaux soient clairement étiquetés et faciles à utiliser par des utilisateurs non techniques. Des panneaux d’obturation sont utilisés pour fermer des sections techniques qui ne doivent pas être touchées, tandis que les connecteurs accessibles sont regroupés dans une ou plusieurs zones de raccordement bien lisibles. Associé à des autocollants et à un texte clairement visible, on peut obtenir une solution très conviviale.
Dans les racks IT et serveurs, les Panneaux de Rack sont utilisés pour les passe-câbles, la ventilation supplémentaire et l’obturation des emplacements de rack inutilisés. Même si l’accent est généralement mis ici sur le réseau et les serveurs, les mêmes principes s’appliquent qu’en audio et en éclairage : des ouvertures non obturées peuvent entraîner une mauvaise gestion de l’air, de la poussière et du désordre, tandis que des plaques passe-câbles et des panneaux de ventilation bien conçus peuvent améliorer nettement le refroidissement et le câblage. Beaucoup choisissent de combiner des plaques passe-câbles en façade avec des panneaux d’obturation dans les espaces libres afin de guider le flux d’air du bas vers le haut à travers le rack.
Même des setups plus modestes avec, par exemple, des ordinateurs montés en rack, des rack PC, des serveurs médias ou des lecteurs peuvent tirer un grand avantage de simples Panneaux de Rack. Un simple panneau avant avec passe-câbles ou quelques connecteurs D-type peut rendre beaucoup plus facile le raccordement des appareils, sans devoir accéder à l’arrière du rack à chaque fois. Cela réduit l’usure des connecteurs et diminue le risque de mauvais branchements.
Logiciel et compatibilité (si pertinent)
Les panneaux de rack eux-mêmes sont des composants matériels sans logiciel, mais ils s’intègrent souvent dans des setups où plusieurs systèmes doivent fonctionner ensemble de manière fluide — audio, lumière, réseau, contrôle et systèmes informatiques. Il est donc important de planifier la compatibilité et les chemins de signal avant de percer des trous supplémentaires ou de monter des connecteurs dans vos panneaux.
Pour la production audio, les panneaux de rack relient généralement microphones, instruments et équipements outboard aux mixers, interfaces audio et ordinateurs qui exécutent un logiciel DAW. Il est avantageux de partir dès le début sur des types de connecteurs standardisés, par exemple des liaisons XLR ou TRS symétriques, afin d’éviter des solutions d’adaptation susceptibles de provoquer des problèmes par la suite. En regroupant toutes les connexions sur un ou quelques panneaux, vous pouvez plus facilement garder une vue d’ensemble des entrées et sorties reliées à quels canaux dans votre DAW.
En pilotage lumière et AV, les panneaux de rack servent souvent à amener le DMX, le réseau et les signaux de contrôle jusqu’à l’emplacement où travaille le technicien. Il est important de distinguer les différents types de câbles et de suivre les recommandations d’installation, par exemple en utilisant des câbles et des connecteurs prévus pour les signaux de données, et en séparant, lorsque possible, les câbles d’alimentation et les câbles de signal. Les panneaux de rack avec découpes D-type permettent de monter au même endroit aussi bien des connecteurs DMX classiques que des connecteurs réseau modernes.
Si vous utilisez des ordinateurs montés en rack ou un PC rack pour piloter l’audio, la lumière ou l’AV, il peut être pratique de faire arriver à un panneau frontal l’USB, le réseau et d’éventuels signaux d’écran, afin d’éviter d’aller à l’arrière du rack à chaque connexion. En planifiant cela dès le départ, vous vous assurez que l’ensemble du système est simple à utiliser et que toutes les connexions nécessaires restent accessibles, sans compromettre la stabilité ni la sécurité.
FAQ – questions fréquentes
Qu’est-ce qu’un panneau de rack et à quoi sert-il ?
Un panneau de rack est une plaque frontale pour armoires et valises rack 19", utilisée soit pour le montage de connecteurs, de passe-câbles, pour la ventilation, soit comme panneau aveugle afin de fermer des unités de hauteur inutilisées. Les panneaux de rack centralisent les connexions en un seul endroit, protègent les équipements et les câbles, et aident à garder le rack ordonné et sécurisé.
Quels types de panneaux de rack existe-t-il ?
Les types les plus courants sont les panneaux aveugles, les panneaux passe-câbles, les panneaux avec découpes D-type pour connecteurs châssis, les panneaux de ventilation et les panneaux de protection avec, par exemple, une face avant en plexiglas. Ils existent en différentes hauteurs en U, afin de s’adapter aussi bien aux petits qu’aux grands racks.
Comment choisir le bon panneau de rack pour mon setup ?
Commencez par définir votre besoin : devez-vous fermer des ouvertures, regrouper des connecteurs, faire entrer et sortir des câbles ou améliorer la ventilation ? Choisissez ensuite la bonne hauteur (1U, 2U, etc.), le matériau souhaité et le type de découpes approprié. Pour les panneaux de connexion flexibles, les découpes D-type sont souvent le choix le plus polyvalent, tandis que les plaques d’obturation et les panneaux de ventilation sont utilisés respectivement pour la fermeture et le refroidissement.
Comment monter un rack panel ?
Un rack panel se monte généralement sur les rails verticaux d’un rack 19" à l’aide de vis de rack standard et, si nécessaire, d’écrous cage. Placez le panneau à la hauteur souhaitée, alignez les trous avec ceux des rails et fixez-le avec des vis. Si le panneau doit recevoir des connecteurs, cela se fait généralement avant de visser le panneau dans le rack, afin de disposer de plus d’espace pour installer les connecteurs et les câbles.
Quelle est la différence entre un panneau d’alimentation pour rack et un panneau de prises standard ?
Un panneau d’alimentation pour rack est spécifiquement conçu pour un montage dans des racks 19" et est dimensionné selon les standards U, afin de s’intégrer avec les autres équipements montés en rack. Il combine souvent plusieurs prises d’alimentation, éventuellement avec des interrupteurs ou des indicateurs, dans une construction robuste adaptée à un usage professionnel. Un panneau de prises standard n’est pas forcément adapté au montage en rack et peut donc nécessiter des équerres spécifiques ou des ajustements pour s’intégrer proprement et en toute sécurité dans un rack.
À quoi dois-je faire attention pour l’entretien des Panneaux de Rack ?
La maintenance consiste principalement à nettoyer, resserrer les vis et contrôler les connecteurs et les câbles. Essuyez régulièrement les panneaux pour enlever la poussière, vérifiez que toutes les vis sont bien serrées et assurez-vous que les câbles ne sont ni pincés ni marqués par l’usure au niveau des passe-câbles. Pour les panneaux de ventilation, il est important de garder les fentes dégagées de la poussière et des saletés afin de ne pas réduire la circulation d’air.
Achetez des Panneaux de Rack en toute sécurité chez SoundStoreXL
Chez SoundStoreXL, vous trouverez une sélection soigneusement choisie de Panneaux de Rack, plaques d’obturation, plaques de passage de câbles, panneaux de ventilation et accessoires pour racks 19" professionnels. La gamme est conçue avec un focus sur la stabilité, la compatibilité et la praticité, aussi bien en environnements live, studio et d’installation.
Vous pouvez combiner des panneaux de différentes hauteurs en U et de différents matériaux, afin que votre rack soit exactement aussi flexible et clair que vous en avez besoin. Que vous souhaitiez construire un nouveau rack d’amplification, mettre à niveau votre rack de studio ou structurer une installation AV ou IT, vous trouverez des panneaux et des accessoires adaptés dans les mêmes dimensions standard.
