Câble de sécurité

Câble de sécurité pour éclairage de scène, truss et équipement événementiel

Un câble de sécurité sert de protection secondaire pour les lampes, effets lumineux et autres équipements techniques montés en hauteur. Si le clamp, crochet, boulon ou étrier de montage principal cède, le câble limite la chute de l’équipement et le maintient relié à la structure porteuse.

Le câble de sécurité ne remplace pas le montage standard. Il fonctionne comme une sauvegarde indépendante entre le point de sécurité de l’équipement et une partie appropriée du truss, du pied ou d’une autre structure porteuse.

Dans cette catégorie, vous trouverez des câbles de sécurité de différentes longueurs, épaisseurs et classes de charge. La sélection actuelle comprend des produits actifs de Eurolite, IBIZA, Marconi et Rope Assemblies.

À quoi sert un câble de sécurité ?

Les câbles de sécurité s’utilisent pour les équipements suspendus dont la chute peut blesser des personnes, endommager du mobilier ou l’équipement lui-même. Ils sont utilisés aussi bien dans les installations mobiles que dans les installations plus permanentes.

Les applications typiques comprennent :

• Moving heads.
• Lumières PAR.
• Barres LED, stroboscopes et autres effets lumineux.
• Moteurs de boules à facettes et appareils décoratifs.
• Équipements montés sur alutruss.
• Lampes et effets montés sur pieds d’éclairage.

Le câble choisi doit toujours être adapté au poids de l’équipement, à son point de sécurité et à la situation de montage.

Montage principal et sécurité secondaire

Le montage principal est le clamp, crochet en G, étrier de montage ou boulon qui porte normalement le poids de l’équipement. Le câble de sécurité constitue la protection secondaire, qui ne doit reprendre la charge que si la liaison principale cède.

Une installation correcte comprend donc généralement :

1. Un clamp ou crochet adapté qui porte la lampe.
2. Un boulon ou mécanisme de verrouillage qui relie la lampe au clamp.
3. Un câble de sécurité séparé fixé au point de sécurité de la lampe.
4. Une structure porteuse appropriée à laquelle le clamp et le câble sont tous deux reliés.

Vous trouverez le montage principal dans la catégorie clamps et crochets en G.

Choisir le câble de sécurité selon le poids de l’équipement

La capacité de charge est l’une des spécifications les plus importantes. Le câble doit être conçu pour la lampe ou l’effet concerné et ne doit pas être chargé au-delà de la valeur indiquée par le fabricant.

La gamme actuelle comprend notamment des modèles avec les capacités de charge suivantes :

• 5 kg.
• 10 kg.
• 15 kg.
• 20 kg.
• 30 kg.
• 35 kg.
• 40 kg.
• 50 kg.
• 60 kg.

Ne choisissez pas automatiquement un câble simplement parce que sa capacité est proche du poids indiqué de la lampe. Tenez également compte des éventuelles pièces de montage et suivez la documentation de l’équipement et du câble.

Si le fabricant de la lampe indique un type ou une capacité minimale spécifique pour la sécurité secondaire, il convient de suivre cette consigne.

Choisir la bonne longueur

Le câble de sécurité doit être suffisamment long pour passer dans ou autour des points de sécurité appropriés, mais ne devrait pas être plus long que nécessaire.

La catégorie comprend notamment des modèles d’environ :

• 40 cm.
• 60 cm.
• 85 cm.
• 87 cm.
• 100 cm.

Un câble plus court limite généralement mieux la longueur de chute, à condition de pouvoir être installé correctement sans être tendu de manière inappropriée.

Un câble trop long peut permettre à l’équipement d’acquérir davantage de mouvement avant que le câble ne reprenne la charge. Ne pliez ni n’enroulez le câble d’une manière pour laquelle il n’a pas été conçu par le fabricant.

Épaisseur et construction du câble

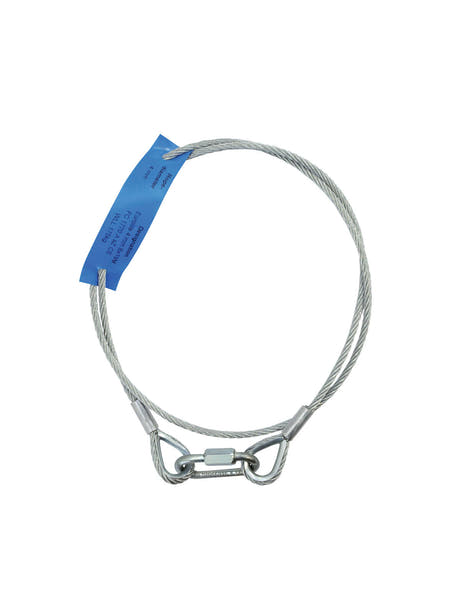

Les câbles de sécurité sont généralement fabriqués en câble d’acier multibrins et peuvent avoir une surface protectrice ou un revêtement. Certains modèles sont indiqués avec une épaisseur précise, par exemple 2, 3, 4 ou 6 mm.

Un diamètre plus important ne signifie pas nécessairement que le câble peut être utilisé pour toute charge plus lourde. La capacité dépend également :

• Du matériau et de la construction du câble.
• Des assemblages aux extrémités.
• Du verrou ou du mousqueton.
• De l’homologation globale du produit et de sa capacité de charge.
• De la manière dont le câble est installé.

Utilisez donc toujours la capacité de charge indiquée pour le produit plutôt que d’évaluer sa capacité uniquement d’après son épaisseur.

Fixation et mécanisme de verrouillage

Les câbles de sécurité peuvent être équipés de différents types de verrous, mousquetons ou raccords vissés. Le verrou doit pouvoir se fermer complètement et ne doit pas pouvoir s’ouvrir accidentellement pendant l’utilisation.

Avant le montage, vérifiez :

• Que le verrou s’ouvre et se ferme correctement.
• Que le filetage n’est pas endommagé.
• Que le câble ne présente ni pli ni brin détaché.
• Que les assemblages d’extrémité sont intacts.
• Que le point de sécurité de l’équipement est adapté.

Un mousqueton ouvert ordinaire sans verrou approprié ne doit pas être utilisé à la place d’un câble de sécurité conçu et dimensionné pour cet usage.

Montage correct du câble de sécurité

Le câble doit être monté séparément du clamp ou crochet en G principal. Une extrémité est reliée au point de sécurité indiqué de la lampe, tandis que l’autre est reliée à une partie porteuse appropriée de la structure.

Un montage typique se déroule comme suit :

1. Montez la lampe avec le clamp ou crochet approprié.
2. Repérez le point de sécurité séparé de la lampe.
3. Faites passer le câble de sécurité dans ou autour de la structure porteuse.
4. Fixez le câble au point de sécurité.
5. Fermez et verrouillez complètement la liaison.
6. Vérifiez que le câble ne peut pas se détacher.
7. Limitez le mou inutile du câble.

Le câble ne doit pas être relié uniquement à l’étrier de montage standard de la lampe si celle-ci possède un œillet ou un point de sécurité distinct.

Montage sur truss

Lors d’un montage sur truss, le câble passe autour d’une partie porteuse appropriée de la structure. Il ne doit pas être placé autour de câbles détachés, de pièces décoratives ou de composants qui ne sont pas conçus pour supporter la charge.

Vérifiez également que le câble :

• Ne repose pas contre des arêtes vives.
• Ne soit pas coincé dans un assemblage de truss.
• Ne puisse pas entrer en contact avec des pièces mobiles.
• N’entrave pas la ventilation de la lampe.
• Ne limite pas le mouvement normal d’un moving heads.

L’ensemble de la structure doit être correctement dimensionné. Un câble de sécurité robuste ne rend pas plus solide un truss, un clamp ou un étrier de montage insuffisant.

Câble de sécurité pour moving heads

Les moving heads possèdent des axes pan et tilt mobiles, ce qui impose des exigences particulières concernant le positionnement des câbles et du câble de sécurité. Le câble doit être monté de manière à ne pas pouvoir s’accrocher aux pièces mobiles de la lampe.

Veillez notamment à :

• Ce que le câble soit monté au point de sécurité indiqué.
• Ce qu’il ne heurte pas la partie mobile de la tête.
• Ce qu’il ne s’enroule pas avec les câbles d’alimentation ou DMX.
• Ce qu’il y ait suffisamment d’espace pour le mouvement complet de la lampe.
• Ce que le câble et le montage principal soient adaptés au poids total de la lampe.

Les moving heads plus grands peuvent nécessiter des câbles de sécurité plus robustes que les petites Lumières PAR et les effets compacts.

Câble de sécurité pour installations mobiles

Dans les installations mobiles de DJ, de groupes et d’événements, les câbles de sécurité sont souvent montés et démontés. Cela augmente la nécessité de contrôles réguliers, car le câble, le filetage et les verrous sont soumis à des manipulations et transports répétés.

Avant chaque installation, vérifiez :

• Si le câble présente des dommages visibles.
• Si le verrou fonctionne correctement.
• Si le marquage de charge reste lisible.
• Si le câble choisi convient à la lampe concernée.
• Si le câble peut être monté avec une longueur de chute limitée.

Rangez les câbles ensemble et protégez-les afin qu’ils ne soient pas écrasés sous des pieds, des truss ou des équipements lourds pendant le transport.

Câble de sécurité dans les installations fixes

Une installation fixe doit également être contrôlée à intervalles appropriés. Les vibrations, l’humidité, les variations de température, la corrosion et les modifications de l’installation peuvent affecter les composants au fil du temps.

Lors de l’inspection, recherchez :

• La corrosion ou la décoloration.
• Les brins cassés ou détachés.
• La déformation du câble ou du verrou.
• L’usure autour des points de contact.
• Les modifications de la position de la lampe ou de la fixation.

Un câble ayant subi une véritable chute doit être retiré du service et évalué ou remplacé conformément aux instructions du fabricant.

Marques actives dans la catégorie

La sélection actuelle de câbles de sécurité comprend :

• Eurolite – câbles de sécurité de différentes longueurs, épaisseurs et classes de charge.
• IBIZA – modèles compacts pour installations d’éclairage légères à moyennes.
• Marconi – câbles de sécurité proposés en plusieurs longueurs et capacités de charge.
• Rope Assemblies – câbles d’environ 850 mm dans plusieurs classes de charge.

Comparez toujours la capacité, la longueur et le type de verrou de chaque produit. Deux câbles de même longueur peuvent être conçus pour des charges très différentes.

Contrôle et entretien

Le câble de sécurité doit être inspecté dans le cadre du contrôle général de l’équipement d’éclairage et de rigging.

Retirez le câble du service si vous constatez :

• Des brins d’acier cassés.
• Des plis visibles ou une déformation permanente.
• De la rouille ou une forte corrosion.
• Des assemblages d’extrémité endommagés.
• Un mécanisme de verrouillage défectueux ou usé.
• Une identification illisible ou absente lorsqu’elle est nécessaire à une utilisation correcte.

N’essayez pas de réparer un câble de sécurité endommagé avec du ruban adhésif, des serre-câbles, des mousquetons supplémentaires ou des assemblages improvisés.

Trouver le bon câble de sécurité

Commencez par vérifier le poids de l’équipement et les instructions du fabricant concernant la sécurité secondaire. Choisissez ensuite un câble présentant une capacité de charge, une longueur et un mécanisme de verrouillage appropriés.

Le câble doit pouvoir être relié en toute sécurité au point de sécurité de la lampe et à la structure porteuse, sans longueur de chute inutile. Il ne doit pas non plus entraver les mouvements, les câbles ou la ventilation.

Avec la combinaison correcte d’un montage principal et d’un câble de sécurité séparé, vous bénéficiez d’une installation plus contrôlée pour la scène, le truss et les événements mobiles.
