Guide des Câbles DMX

Un câble DMX est un composant essentiel de tout système professionnel de contrôle d’éclairage. Les câbles DMX servent à transmettre des données entre différents projecteurs et effets pouvant être commandés via un contrôleur DMX. Une utilisation correcte et un entretien approprié des câbles DMX sont indispensables pour garantir une installation lumineuse stable et fiable, que ce soit sur scène, au théâtre ou lors de grands événements. Dans ce guide, nous vous expliquons tout ce qu’il faut savoir sur les câbles DMX : types de câbles, installation, dépannage et technologies futures comme le DMX sans fil.

Qu’est-ce qu’un câble DMX ?

Un câble DMX est conçu pour transmettre des signaux numériques dans les systèmes de contrôle d’éclairage. DMX signifie Digital Multiplex, un protocole qui permet de contrôler plusieurs appareils à partir d’un seul contrôleur. Les câbles DMX sont spécialement conçus pour transporter des signaux DMX512, la norme industrielle pour le contrôle d’éclairage. Cela permet de gérer jusqu’à 512 canaux, offrant une grande flexibilité dans les configurations lumineuses.

Comment fonctionne un câble DMX ?

Les câbles DMX transmettent des signaux numériques du contrôleur vers les équipements d’éclairage. La qualité du signal dépend de la conception du câble, notamment du nombre de broches (3 ou 5) et de la longueur du câble.

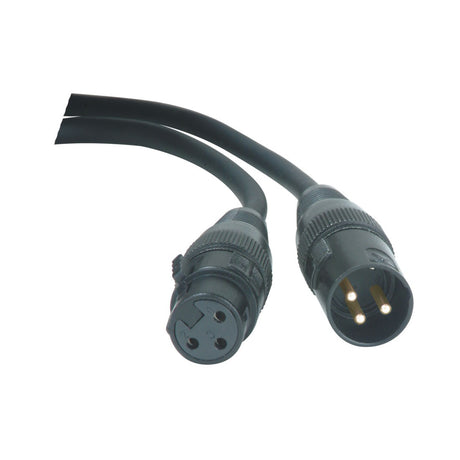

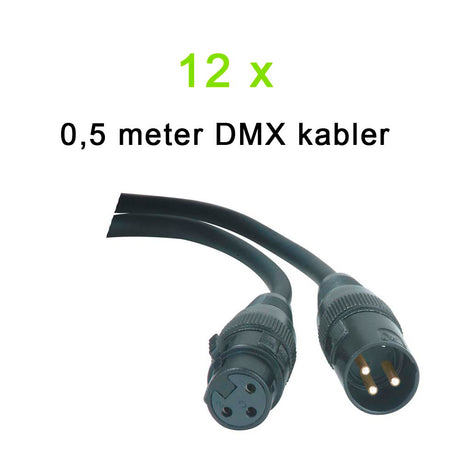

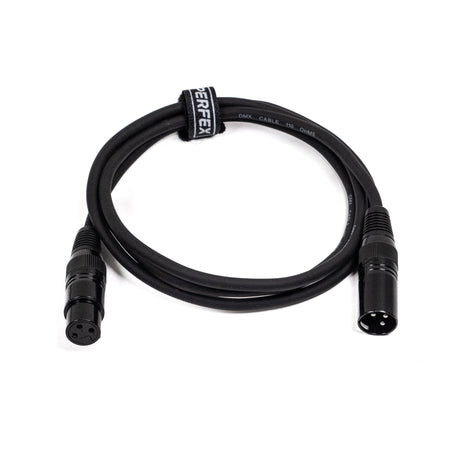

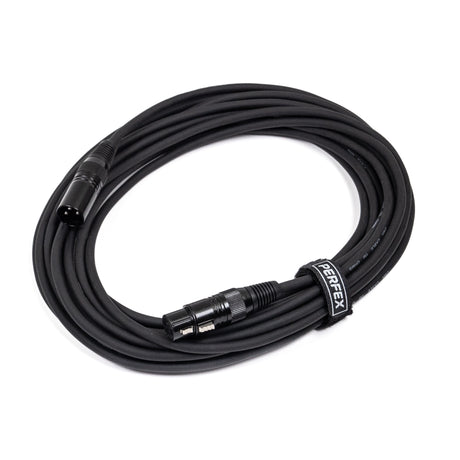

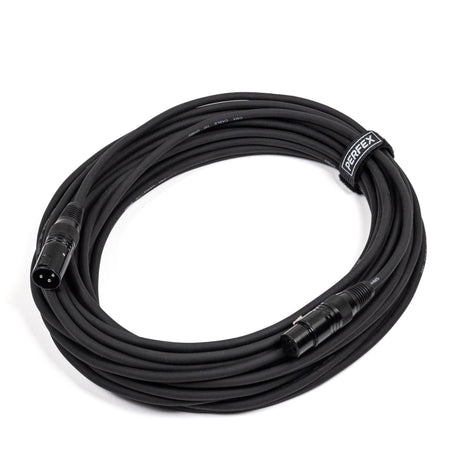

• Câbles DMX à 3 broches : les plus courants dans les installations simples.

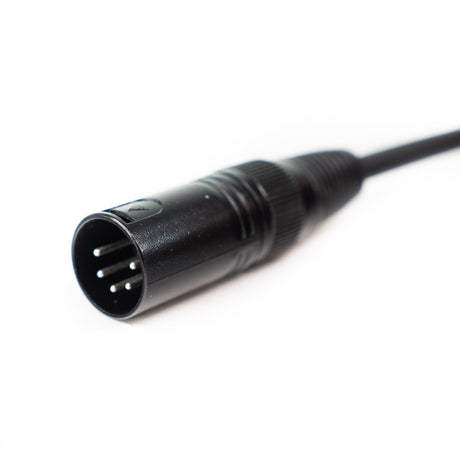

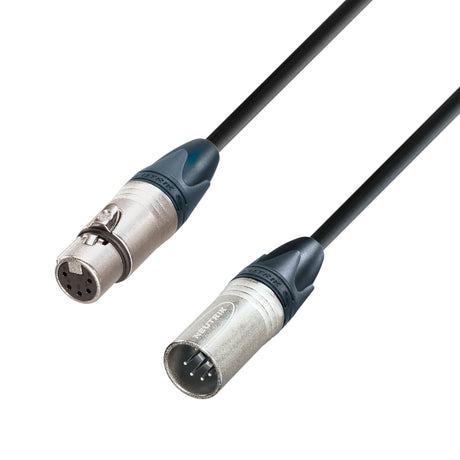

• Câbles DMX à 5 broches : utilisés dans des systèmes plus complexes nécessitant des transmissions supplémentaires de données.

Le choix du câble adapté est essentiel pour garantir que le signal parvienne sans perte ni interférence.

Différence entre câbles DMX à 3 et 5 broches

La différence réside dans le nombre de conducteurs internes.

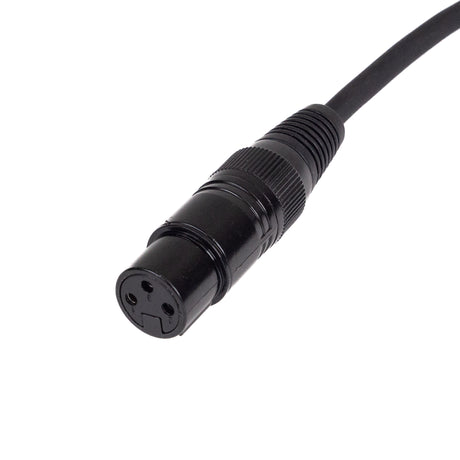

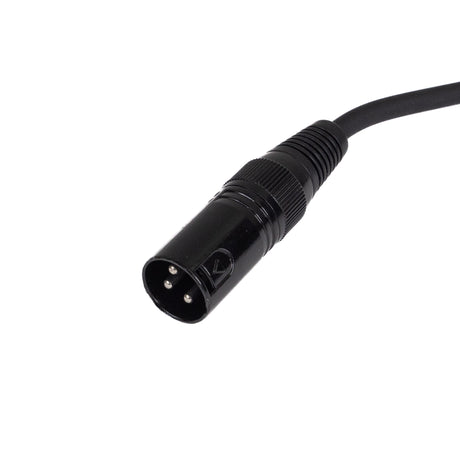

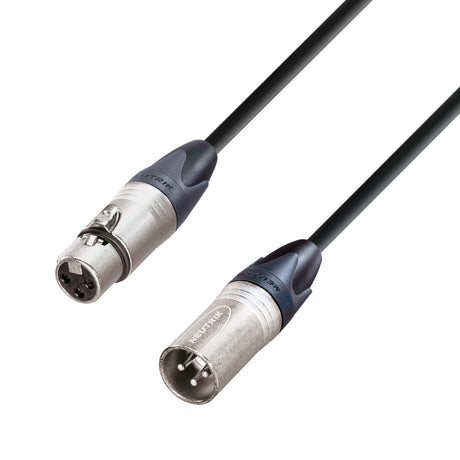

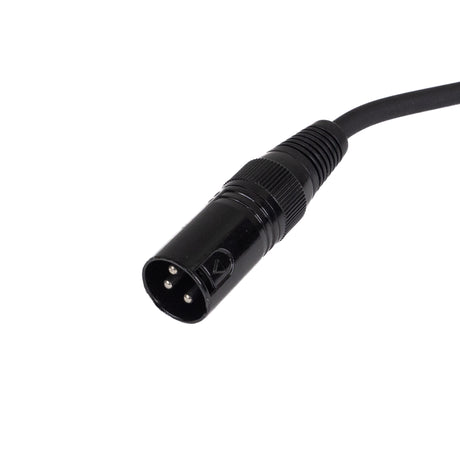

• Câbles à 3 broches : trois conducteurs pour la transmission du signal et la mise à la terre.

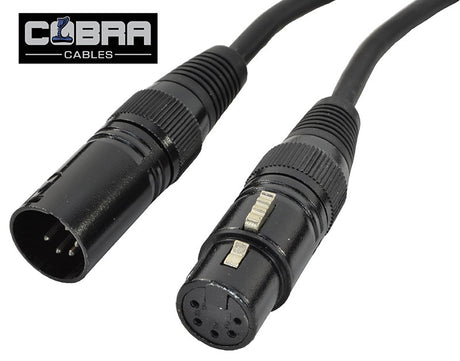

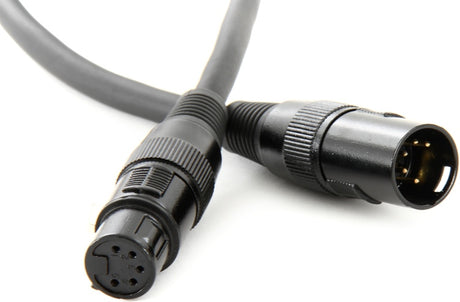

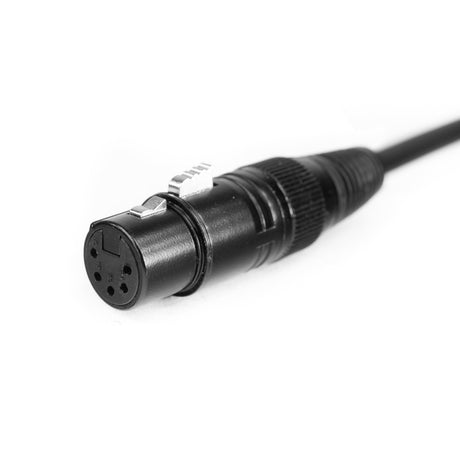

• Câbles à 5 broches : deux conducteurs supplémentaires pouvant être utilisés pour de futures extensions ou pour transmettre d’autres données, comme l’audio ou des signaux de retour.

Le choix dépendra de votre matériel et de vos besoins spécifiques.

Câbles DMX et Splitters DMX

Les splitters DMX sont des dispositifs qui divisent le signal d’un câble DMX pour l’envoyer à plusieurs appareils. Ils sont particulièrement utiles dans de grandes installations où de nombreux projecteurs doivent être contrôlés simultanément. Un splitter distribue le signal sans en dégrader la qualité. Il est important d’utiliser des câbles DMX de haute qualité avec des splitters afin d’assurer une transmission stable et d’éviter les interférences.

Utilisation des câbles DMX

Un câble DMX agit comme câble de contrôle entre les appareils fonctionnant avec le protocole DMX (également appelé DMX512). Le choix du bon câble est déterminant pour la réussite d’une installation lumineuse. Que votre système soit simple ou complexe, une bonne connaissance des câbles DMX, des splitters et des solutions sans fil vous permettra d’obtenir des performances fiables et sans problème. Veillez toujours à entretenir vos câbles correctement et à privilégier des produits de qualité pour éviter les imprévus lors de vos événements.

Câbles DMX 512 pour le contrôle de l’éclairage

Dans l’univers du spectacle, du théâtre et des concerts, les câbles DMX font partie de quasiment toutes les installations lumineuses. L’une des caractéristiques techniques les plus importantes est l’impédance, qui doit être comprise entre 110 et 120 ohms.

Il est courant de vouloir remplacer un câble DMX par un câble XLR standard, puisqu’ils utilisent le même type de connecteur. Cependant, les câbles audio XLR ne sont pas conçus pour les signaux DMX et peuvent poser des problèmes si leur impédance n’est pas de 110–120 ohms.

C’est pourquoi notre recommandation est claire : utilisez toujours de véritables câbles DMX de haute qualité pour garantir un contrôle d’éclairage fiable et sans risque.

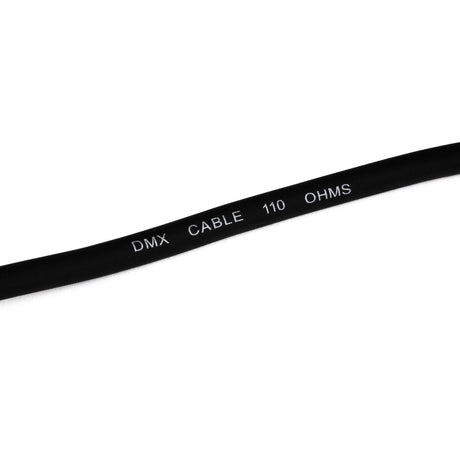

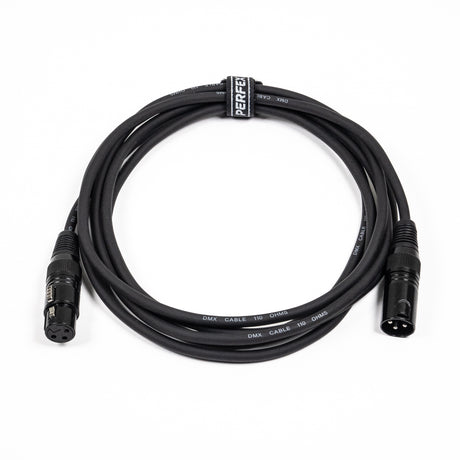

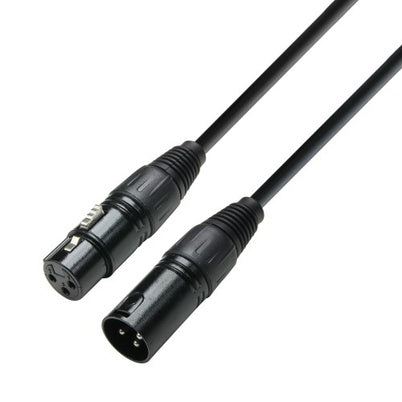

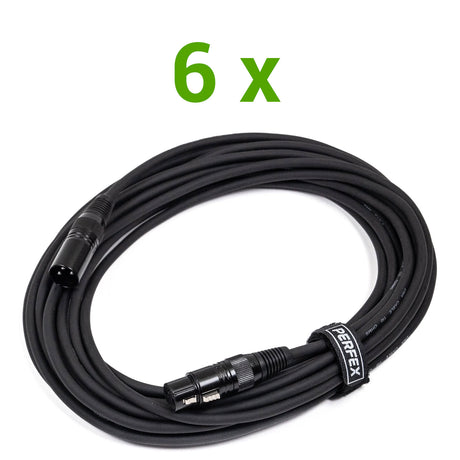

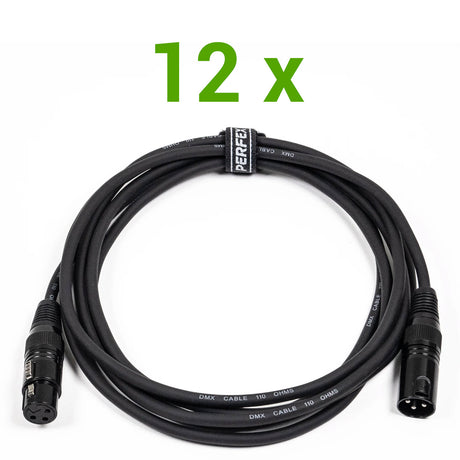

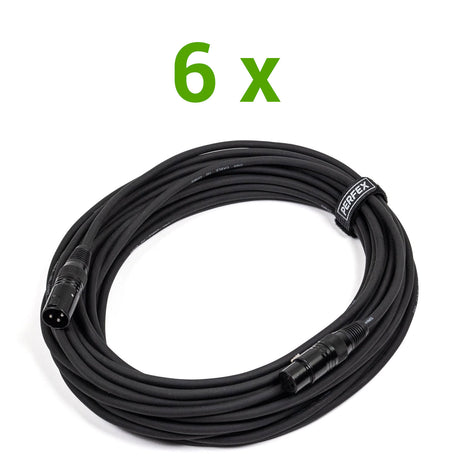

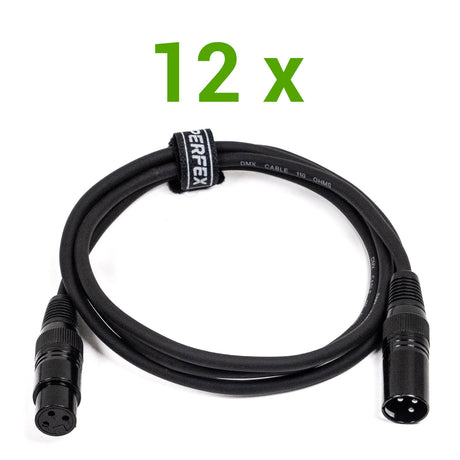

Les câbles DMX standard existent avec des connecteurs XLR à 3 ou 5 broches. Même si les connecteurs sont visuellement identiques à ceux des câbles audio, la différence cruciale réside dans l’impédance. Seuls les câbles DMX avec une impédance de 110 ohms assurent un contrôle de l’éclairage stable et sans interférences.
